ABB DHH805‑A HART 手操器
时间: 2026-10-28浏览次数：
ABB DHH805‑A HART 手操器
ABB DHH805‑A HART 手操器
产品定位与应用场景概述
在过程工业自动化领域，现场仪表的组态、诊断与维护是保障装置连续稳定运行的关键环节。当工程师需要对HART协议变送器进行参数修改、量程调整或故障诊断时，一款可靠的手持通讯器是不可或缺的工具。ABB DHH805-A正是为此而设计的专用设备——它是一款支持HART®通讯协议的手持式终端（Handheld Communicator），可用于对HART®智能仪表进行现场组态、轮询（Polling）和微调（Trim）操作。
DHH805-A的核心价值在于其广泛的兼容性：它不仅能够与ABB自家的全系列压力、温度、液位等智能仪表无缝对接，还可以通过加载设备描述文件（DD Library）的方式，扩展支持第三方供应商的HART设备。这一特性使其成为多品牌仪表混装现场的通用维护终端，特别适合石化、化工、电力、水处理等行业中仪表种类繁杂的应用场合。
从产品形态上看，DHH805-A采用经典的掌上终端设计，配备显示屏、导航按键和字母数字键盘，外部包裹防摔橡胶保护壳，整机交付时置于防静电聚酯手提箱内，满足现场恶劣环境下的携带与操作需求。

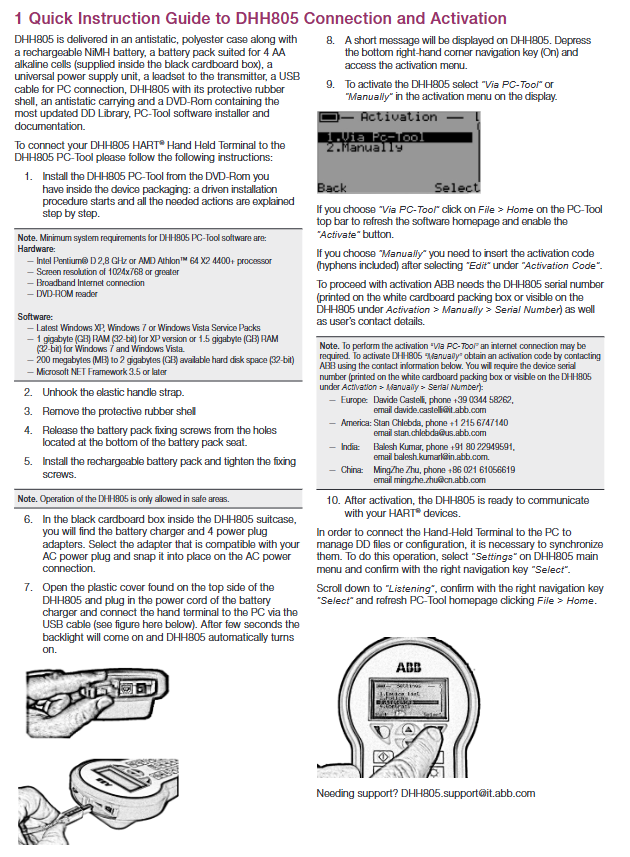

标准交货清单与开箱检查
按照ABB的出厂配置规范，DHH805-A的标准包装内应包含以下物品，工程师在开箱验收时应逐项核对：
DHH805手持通讯器主机（含防静电运输箱和橡胶保护外壳）；
可充电NiMH镍氢电池组；
兼容4节AA碱性电池的备用电池仓组件（置于黑色纸盒内）；
通用电源适配器（万国插头电源单元）；
连接变送器的测试引线组（Leadset）；
用于PC连接的USB数据线；
DVD-ROM光盘一张，内含最新版本的DD设备描述库、PC-Tool组态软件安装程序及全套技术文档；
防静电收纳包。
需要特别提醒的是：DHH805仅允许在安全区域（Safe Areas）内操作使用，这一点在安装手册中有明确警示，切勿将其带入防爆要求区域使用，否则存在安全隐患。若现场属于危险区域作业，应选用具备相应防爆认证的通讯器型号。
PC-Tool软件的系统环境要求
在连接手持终端之前，需要先在PC端安装DHH805 PC-Tool管理软件。该软件是设备激活、DD文件管理和组态同步的核心平台，其最低软硬件要求如下：
硬件要求：
处理器：Intel Pentium® D 2.8 GHz或AMD Athlon™ 64 X2 4400+及以上；
屏幕分辨率：1024×768或更高；
网络环境：宽带互联网连接（用于在线激活）；
光驱：DVD-ROM读取器。
软件要求：
操作系统：Windows XP、Windows Vista或Windows 7（需安装最新Service Pack）；
内存：XP系统需1 GB RAM（32位），Windows 7/Vista需1.5 GB RAM（32位）；
硬盘空间：200 MB至2 GB可用空间（32位）；
运行库：Microsoft .NET Framework 3.5或更高版本。
从今天的视角看，这套环境要求明显基于较早期的Windows平台。若工程师使用较新的操作系统，建议先在兼容模式下测试软件运行状态，或直接联系ABB获取最新版本的PC-Tool安装包。
硬件安装与首次开机步骤
以下是DHH805-A从开箱到开机的完整操作序列，建议严格按照顺序执行：
第一步：安装PC-Tool软件。 将随机附带的DVD-ROM放入光驱，安装向导会自动启动，并逐步引导完成全部安装动作。
第二步：解开弹性手提带。 便携带的挂钩设计便于运输固定，使用前需先解开。
第三步：拆卸橡胶保护壳。 轻轻取下包裹机身的防摔橡胶套，露出电池仓。
第四步：松开电池组固定螺丝。 电池仓底部设有固定螺丝孔位，用螺丝刀将其逐一释放。
第五步：装入可充电电池组并拧紧固定螺丝。 确保电池触点接触良好，螺丝紧固到位。
第六步：组装充电器插头。 电池充电器及4个不同制式的电源插头适配器均位于手提箱内的黑色纸盒中。根据当地市电插座标准选择对应的插头适配器，卡入AC电源接口并确认卡扣到位。
第七步：连接充电器与PC。 打开DHH805顶部的塑料防护盖，将电池充电器电源线插入，同时用USB线将手持终端连接至电脑。数秒后背光点亮，DHH805将自动开机。
第八步：进入激活菜单。 屏幕会显示一条短提示信息，按下右下角的导航键（On键），即可进入激活（Activation）菜单。
设备激活：两种路径详解
DHH805出厂时处于未激活状态，必须完成激活后才能与HART®设备通讯。激活菜单提供两条路径：“Via PC-Tool”（通过PC软件）和"Manually"（手动激活），用户可通过显示屏上的菜单选择。
路径一：Via PC-Tool在线激活
选择此方式后，在PC-Tool软件顶栏依次点击 File > Home 刷新软件主页，此时"Activate"（激活）按钮将被启用，点击即可完成在线激活流程。需要注意的是，此方式可能要求PC具备互联网连接。
路径二：Manually手动激活
选择手动方式后，在"Activation Code"（激活码）菜单下选择"Edit"，手动输入ABB提供的激活码，注意必须连同连字符一并完整输入。激活码需要向ABB申请获取，申请时必须提供以下信息：
DHH805的设备序列号（可从白色包装纸箱上读取，也可在设备菜单 Activation > Manually > Serial Number 中直接查看）；
用户的联系信息。
ABB各地区手动激活申请联系方式如下：
欧洲区：Davide Castelli，电话 +39 0344 58262，邮箱 davide.castelli@it.abb.com
美洲区：Stan Chlebda，电话 +1 215 6747140，邮箱 stan.chlebda@us.abb.com
印度区：Balesh Kumar，电话 +91 80 22949591，邮箱 balesh.kumarl@in.abb.com
中国区：MingZhe Zhu，电话 +86 021 61056619，邮箱 mingzhe.zhu@cn.abb.com
激活完成后，DHH805即具备与HART®现场设备通讯的资格，可以开始进行仪表组态作业。
PC与手持终端的同步组态
激活只是第一步。在实际维护工作中，工程师经常需要将PC端管理的DD文件或仪表组态数据与手持终端进行交换，这要求两者先完成同步（Synchronize）。标准操作流程为：
在DHH805主菜单中选择 “Settings”（设置），按右侧导航键 “Select” 确认；
向下滚动至 “Listening”（侦听）选项，再次按 “Select” 确认，使设备进入等待连接状态；
在PC端点击 File > Home 刷新PC-Tool主页，软件将自动识别并连接手持终端；
连接建立后，即可进行DD文件更新、组态上载/下载等数据交换操作。
掌握这套同步流程，是后续开展仪表批量组态管理的基础。建议在现场工作前预先在办公室完成PC与手持终端的连接测试，避免到现场后因驱动或连接问题耽误检修窗口。
典型现场应用与维护建议
1. 仪表轮询与识别。 将DHH805通过测试引线接入4-20mA电流回路后，可对回路上的HART设备进行轮询，自动识别设备位号、型号及DD版本，快速定位故障仪表。
2. 参数组态与量程微调。 支持对现场仪表进行完整组态，包括量程设定、单位切换、阻尼调整等，并可执行零点/量程微调（Trim）操作，确保测量精度。
3. DD库的持续更新。 由于第三方HART设备不断更新，建议每次连接PC时检查DD Library版本，及时同步最新设备描述文件，避免出现"设备未识别"的提示。
4. 双电池方案保障连续作业。 NiMH充电电池组与4节AA碱性电池的双供电设计，使手持终端在充电不便的偏远现场也能依靠备用电池仓维持工作，这一点在长周期巡检中尤为实用。
