ABB SACO 16D1 报警光字牌单元
时间: 2026-10-27浏览次数：
ABB SACO 16D1 报警光字牌单元
ABB SACO 16D1 报警光字牌单元
产品概述
核心硬件能力
16 路报警输入通道，可接常开 NO / 常闭 NC 无源现场接点；还可配置为脉冲计数模式。
4 路辅助继电器输出：2 路可组态组报警重闪光继电器、1 路音响（喇叭 / 蜂鸣器）驱动、1 路内部自监控故障输出。
四位数码管，支持首出告警指示、事件浏览、参数组态显示；每通道高亮度 LED 光字指示。
内置事件缓存：本地面板可读 9 条；SPA 总线可读取最多 50 条带相对时间戳事件记录，时间分辨率 5ms。
防护：面板安装后盖 IP54；EEPROM 保存全部参数，掉电参数不丢失。
应用场景：发电厂、变电站、工厂工艺监控、海上平台、水处理、楼宇重要设备监视；既可单机独立运行，也接入 SPACOM 保护控制系统后台。
硬件模块化结构（Euro‑card 欧洲卡规格 100×160mm）
SPGU‑240A1 / SPGU‑48B2：电源模块，双路供电输入；
SWIM 2A1：IO 继电器输入输出模块；
SWPM 3A1：报警处理主控板；
SWCM 3A1：后背接线端子连接模块；
外壳铝型材，透明可锁闭 PC 面板盖，配套可书写光字标签胶片。
电源：SPGU‑240A1 支持 80‑265V AC/DC；SPGU‑48B2 支持 18‑80V DC；内部生成隔离 48VDC 给现场报警接点回路，不需要外部给接点供电。
输入通道功能
每一路通道硬件带瞬态抑制、光电隔离，内部提供 48V 检测电压。
1.7 种输入信号模式（软件组态）
0：常开接点带返回；1：常闭接点带返回； 2：仅上升沿触发；3：仅下降沿触发；4：上升 + 下降沿； 5：接点闭合脉冲计数；6：接点断开脉冲计数；7：开合都计数。
脉冲计数最大频率 3Hz，计数范围 0‑29999，断电计数值丢失，仅能通过 SPA 总线读写计数值。
2. 通道延时参数（独立设置输入延时、复位延时）
可选档位：5 ms、20 ms、100 ms、1 s、5 s、20 s、60 s、160 s；串口可自定义其它时间。
延时用于滤除接点抖动；状态必须持续超过设定延时才判定有效事件。
3. 联锁 Interlocking 功能
整机提供 8 组内部联锁总线；每个通道具备：1 路联锁输出、2 路联锁输入。
输入类型 1：仅封锁本通道的重闪光 A 信号；
输入类型 2：封锁整个通道；联锁撤销后告警状态变为 “已确认告警”；
输入类型 3：封锁整个通道；联锁撤销后生成一条新告警。
联锁层级大于 3 级，会降低事件时间戳精度。
4. 接点抖动（Pumping）监控
可以设置单通道每分钟最大允许事件次数；超过阈值通道被锁定，面板提示，需要复位解除，防止接点频繁抖动刷屏。
报警运行序列（5 套标准规范序列，整机全局选择）
支持 ISA 标准以及 DIN 19235 标准报警逻辑： 0 ISA A：自动复位； 1 ISA A‑1：自动复位，音响单独消音； 2 ISA M‑1：手动复位，音响单独消音； 3 ISA R‑1：手动复位，恢复正常时回显； 4 DIN 19235：回显逻辑。
单通道还可以做局部修改：跟随全局序列 / 恢复正常也触发音响 / 仅接点跟随无声光报警。
操作按键逻辑
SILENCE消音：只关闭音响输出；ACK确认：确认告警；RESET复位：告警条件消失后清除光字。 面板按键长按 1 秒做全 LED 显示测试；长按 15 秒模拟内部故障触发自监控继电器动作。
支持外部无源接点远程：远程消音、远程确认复位。
首出指示 First‑out
复位之后第一个到来的报警通道，数码管显示A 通道号，记录事故发生第一条告警，用于故障溯源。
事件寄存器
本地存储 9 条，面板按键逐条翻阅；断电丢失。
SPA‑BUS 远程 50 条循环缓存，带相对时间戳 0‑60s；溢出有溢出标记矩阵寄存器，不会丢通道变位信息。
输出继电器功能
4 只继电器全部位于 SWIM2A1 模块，可通过板上跳线修改常开 / 常闭模式，出厂默认：
重闪光组 1、重闪光组 2：每个通道可把 A/B 两路重闪光信号分配到两组。 重闪光模式可选：
FCFR 跟随接点状态；AACR 确认受控；ISR300ms 脉冲；组合模式。
音响输出继电器：任意通道告警动作，驱动蜂鸣器、电笛；消音指令关闭输出。
自监控 Fault 继电器：正常带电吸合；内部硬件、电源、48V 接点回路异常时继电器掉落，前面板 FAULT 红灯点亮。
自监控系统
持续监视内部供电、CPU 程序看门狗、48V 现场接点电源、EEPROM 校验。 故障代码： 1 参数存储器不可访问；2 EEPROM 校验错误；3 接点抖动超限通道锁闭；4 48V 接点回路欠压。 SPA 总线通讯超时，数码管小数点闪烁提示；不用总线可以关闭该监视。
SPA‑BUS 串行通讯（RS‑485）
物理接口后背端子；速率可选 9600/4800/2400/1200/300 Baud；
功能：读取 50 条事件、通道状态、读取修改全部参数、远程确认 / 消音 / 复位、读取脉冲计数值、时间同步；
多台 SACO 16D1 之间可以通过 SPA 总线实现闪烁时序同步，一台做同步主机其余做从机；
可配 SPA‑ZC 系列光电转换模块，转为光纤，变电站强干扰环境推荐光纤布线。
上位配置软件 SMS 010；支持 LON 网关 SPA‑ZC100 接入 LON 总线。

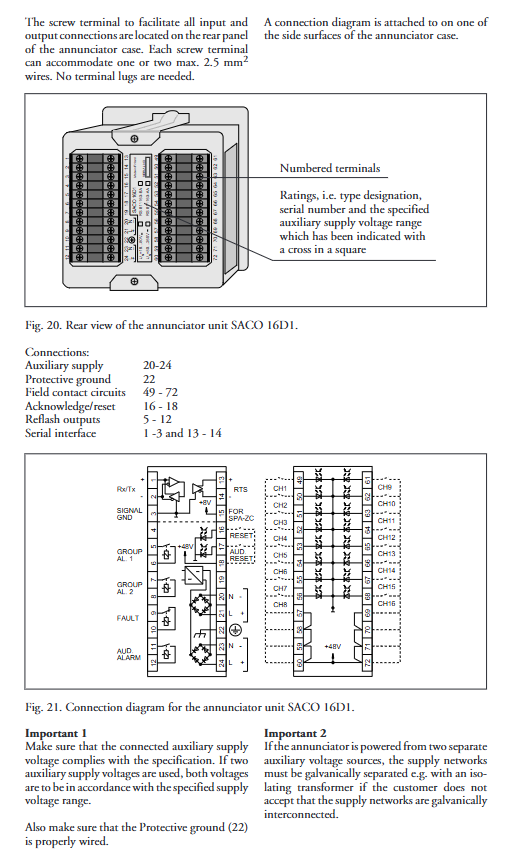

机械安装与接线
面板嵌入式安装 IP54；可选加高框 SPA‑ZX101 (40mm)、ZX102 (80mm)、ZX103 (120mm) 减小柜体深度占用；
后背螺钉端子，单端子最多压接两根 2.5 mm² 铜线，不需要线鼻子；
保护接地端子必须可靠接地；双电源供电时两路电源需要电气隔离（隔离变压器）；
接线包含：电源端子 20‑24；保护地 22；现场报警接点 49‑72；远程复位确认；4 路继电器输出；SPA 总线 1‑3、13‑14。

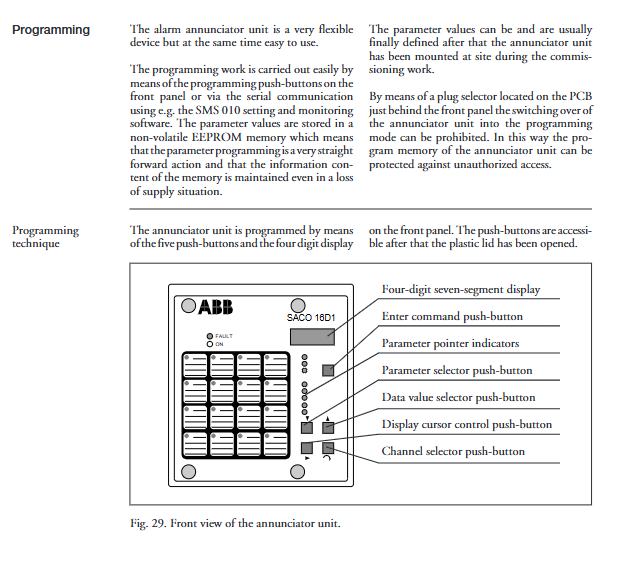

组态编程
两种组态途径：
前面板按键组态（打开透明盖子操作按键）；板上 S1/S2 跳线可以锁定编程模式，防止现场误改参数；参数存 EEPROM，断电保留。
通道参数：输入延时、复位延时、接点类型、通道指示模式、重闪光分配、联锁配置、接点抖动阈值。
整机参数：SPA 从站地址、全局报警序列、重闪光继电器模式、串口波特率、同步主从模式。
PC 软件 SMS‑010 通过 SPA 总线远程读写全部参数。
手册附带完整参数表、联锁配置图纸，方便工程填写归档。
维护、备件、测试
日常几乎免维护；定期检查密封垫圈、内部积灰、接插件氧化。
模块支持插件式更换；主控板的 EEPROM 存储芯片 D17 可以拔下直接迁移到新板子，不用重新组态，需要防静电操作。
备件清单：各插件模块、光字标签胶片 SYKU639、SPA 系列光纤转换模块、加高安装框。
测试：面板长按按键做 LED 自检；外部模拟接点测试输入回路。
关键技术指标
项目 参数
报警通道 16 路，内部 48VDC 隔离供电；
脉冲计数最高 3Hz；
事件记录 本地 9 条；SPA 总线 50 条；时间分辨率 5ms；
继电器输出 4 路；触点 3A/250VAC；
供电 80‑265V AC/DC 或 18‑80V DC；功耗 10‑15W；
工作温度 -10~+55℃；存储‑40~+70℃；
防护等级 面板安装 IP54；整机重 3.1kg；
通讯 SPA‑BUS RS485，支持光纤扩展；
重点实操提示
远程驱动联锁超过 3 级会降低事件时间戳精度，工程尽量避免；
脉冲计数通道断电计数值清零，仅后台 SPA 总线可读；
自监控继电器常态是吸合，故障时断开，设计回路时注意；
高干扰变电站强烈建议 SPA‑BUS 使用光纤介质；
可拔 EEPROM 记忆芯片，备件更换可以免重新配置，但操作必须防静电。
