ABB NextMove e100 运动控制器
时间: 2026-10-27浏览次数：
ABB NextMove e100 运动控制器
ABB NextMove e100 运动控制器
产品总览与型号
1. 核心能力
板载本地：4 路步进输出、3 路伺服模拟指令输出；通过 Ethernet POWERLINK 扩展远程轴，整机最大控制16 轴。
运动功能：点位运动、软件电子凸轮、电子齿轮、复杂路径、样条曲线插补。
IO 资源：20 路数字输入；12 路数字输出；1 路继电器输出；2 路 12bit 差分模拟输入；4 路 12bit 模拟输出；3 路 RS‑422 增量编码器输入。
通讯接口：USB1.1、RS232/RS422‑485 串口、双口以太网（TCP/IP + POWERLINK）、CANopen。
2. 型号区分
型号后缀 步进输出类型
NXE100‑16xxDx RS‑422 差分脉冲方向输出
NXE100‑16xxSx 集电极开路（单端）脉冲方向输出
x 代表硬件版本，不影响功能；数字代表最大轴数（08/12/16）。
3. 安全前置要求
仅限合格电气工程师安装调试；面板 STOP 输入不可作为安全急停唯一手段，必须配置独立硬件急停回路。
ESD 静电防护，拿取设备前释放人体静电。
设备运行会驱动旋转机构，调试阶段务必脱开机械负载，防止意外伤人。
医疗植入设备人员远离电机及动力线缆，避免电磁危害。
接收检查与机械安装
收货检查：检查包装外观损伤；核对订货型号；保存包装以备返修；长期存放需满足温湿度规格。
环境条件
工作温度：0 ~ 45℃；湿度≤80%@31℃，线性降低至 50% RH@45℃，无凝露；污染等级 2。
禁止安装在发热设备旁边、蒸汽管道下方、腐蚀气体、粉尘金属碎屑环境。
安装方式
使用 M4 螺丝垂直安装在平整非可燃金属背板；金属底板预留长圆孔。
外壳尺寸：宽 250 mm，高 140 mm，深度 40.3 mm；四周至少保留20 mm 对流散热间隙；连接器侧预留 70mm 布线空间。
供电要求：24 VDC，持续 2A；推荐 4A 最大熔断器，独立供电。
PC 调试主机最低配置：1GHz CPU、512MB 内存、2GB 硬盘，Windows XP 及以上；支持 USB / 串口 / 以太网。EPL 网络建议 PC 配置独立网卡。
I/O 硬件接口详解
端子块紧固扭矩：0.25 N·m；全部模拟、编码器、高速信号建议使用屏蔽双绞线，屏蔽单端接地。
3.1 模拟 I/O

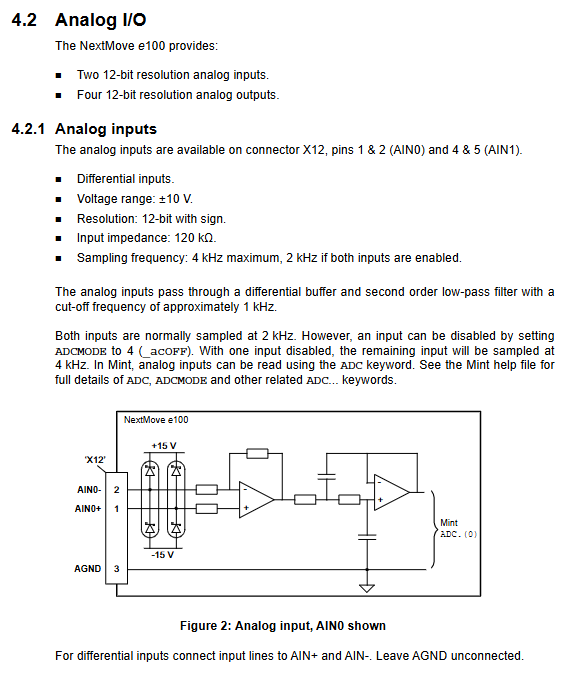

模拟输入 X12（AIN0、AIN1）
差分输入，±10V，12bit 带符号；输入阻抗 120kΩ；
双输入同时启用最大采样 2kHz；关闭一路，另一路可达 4kHz；内置二阶 1kHz 低通滤波；Mint 关键字ADC读取。
模拟输出 X13（Demand0‑3）
四路独立双极性 ±10V DC，12bit；每路最大输出 2.5mA；更新速率 1kHz；最小负载≥4kΩ。
Demand0‑2 默认分配给本地伺服轴做速度指令输出，未分配时可作为通用 DA 输出；Mint 关键字DAC。
3.2 数字输入（DIN0‑19，X8/X9/X10）
共 20 路光耦隔离 DI，分成 3 组独立公共参考端 CREF0/CREF1/CREF2；软件可配置高有效 / 低有效。
DIN0‑DIN3：高速中断输入，可硬件锁存位置，触发延迟 1µs；适合原点、标记捕获；⚠不建议直接接机械开关，会抖动误触发，必须屏蔽线缆。
DIN4‑19 普通 DI，采样率 1kHz；边沿触发脉冲至少≥1ms。
可软件分配为限位、停止、故障输入；
⚠重要：EPL 远程驱动的原点信号必须接线在驱动本体，不能接在 e100 控制器 DI；EPL 远程驱动使能不要直接用 DO 输出，要配合急停的瞬时 + 延时触点逻辑。
3.3 数字输出与继电器
DOUT0‑11（X11、X4）：UDN2982 驱动，外部 24V 用户电源供电；
DO0‑7：总电流上限 500mA，单路最大 350mA；
DO8‑11：总电流上限 500mA，单路最大 350mA；
过载会触发自恢复保险丝，恢复需要数分钟；感性负载必须并联续流二极管。
DOUT12 继电器输出（X12）：隔离继电器，正常通电 COM‑NO 接通；掉电 / 故障 COM‑NC 接通；可配置全局故障输出。
3.4 步进脉冲输出
Dx 差分版本 (X2,X3)：RS‑422 DS26LS31；输出频率60Hz~5MHz；Step/Dir 差分信号。
Sx 集电极开路版本 (X2,X3)：ULN2803；输出频率60Hz‑500kHz；板载 + 5V 输出，全部 5V 外设总电流不超过600mA。
Mint 关键字STEPPERDELAY设置脉冲方向延时；FREQ控制输出频率。
3.5 编码器输入 X5/X6/X7（3 路增量编码器）
RS‑422 差分 A/B/Z 相；控制器提供编码器 5V 供电；
线缆长度直接限制最大计数频率；线缆越长允许频率越低，最长推荐 30.5m；
最大正交计数 20Mcount/s。
3.6 Node‑ID 拨码开关
2 个十六进制拨码 HI/LO，设置Ethernet POWERLINK 节点 ID（0‑255）
ID 240（F0）：EPL 管理主机节点（全网只允许 1 个）
ID 1‑239：受控从站节点
ID 0 / 241‑255：保留禁止使用；FF 时固件不运行，但仍可下载固件。
3.7 通信接口
USB（Type‑B）：USB1.1，用于 PC Mint WorkBench 调试；线缆最长 5m；自供电设备。
9 针串口 RS232 / RS422‑485（硬件跳线切换）
波特率最高 115.2 kbaud；支持多点 4 线 RS422 多从站网络；可接 Baldor/Abb HMI 面板。
RS422 总线两端必须接 120Ω 终端电阻，中间节点禁止接终端电阻。
双口以太网 RJ45 E1/E2
内置 Hub，支持菊花链 EPL 实时总线（100Mbit/s Ethernet POWERLINK）；同时支持 TCP/IP。
⚠EPL 实时网络禁止使用普通交换机，只能用 Hub 或者 EPL 专用路由器；每个节点引入约 500ns 延迟。
控制器 IP：192.168.100.XXX，末尾 XXX 等于硬件拨码十进制节点号。

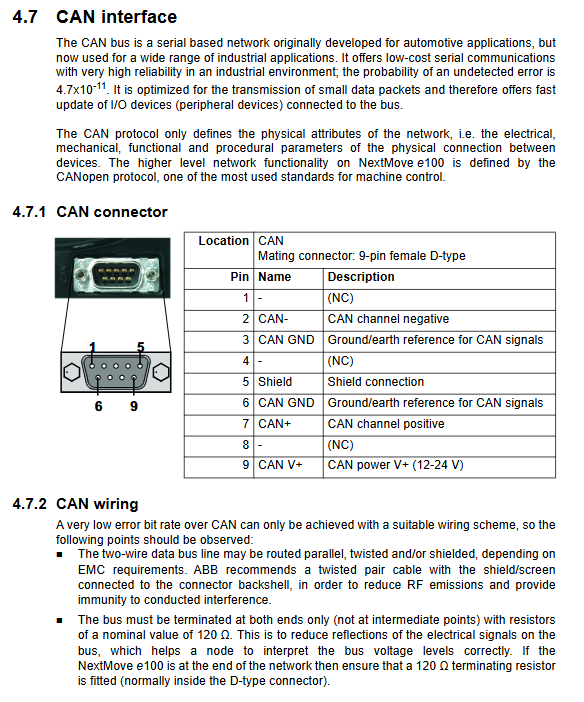

CANopen（9 针 D‑Sub，光隔离）
符合 CiA DS‑301、DS‑402 驱动行规；可做主站 / 从站；
总线两端 120Ω 终端电阻；波特率决定最大总线长度；接口需要外部 12‑24V 隔离供电。
3.8 最小系统接线示例
手册提供两套最小接线原理图：
本地伺服轴：24V 供电；模拟指令输出；编码器反馈；继电器输出做驱动使能；USB 接 PC。
EPL 远程轴（MicroFlex e100 驱动）：仅以太网通讯；继电器做硬件使能；不需要模拟输出与本地编码器。
软件操作、调试与轴配置
4.1 PC 软件套件
Mint WorkBench：核心工具；轴配置、参数整定、Mint 程序编辑下载、示波器 Scope、自动调谐 Autotune、帮助文档（F1）。
Mint Machine Center（MMC）：网络扫描，浏览 USB / 串口 / EPL/CANopen 全部控制器与驱动；一键打开对应 WorkBench；支持网络重定向（PC 通过 USB 即可访问 EPL 网络上远程驱动）。
4.2 上电流程
接线完成，电机断开机械负载；检查接地、供电；
上电 20‑30s 自检；Status 绿灯闪烁 = 正常；红灯闪烁 = 故障；
USB 驱动自动安装；以太网需要修改 PC 网卡 IP 到同网段192.168.100.x。
4.3 轴配置分类
本地轴：板载步进输出 / ±10V 模拟伺服输出，使用板载编码器接口；
远程轴：Ethernet POWERLINK 总线上的 MicroFlex e100/MotiFlex e100 驱动；轴配置存储在驱动侧；原点、限位 IO 接驱动端子。
4.4 本地轴调试步骤
步进轴：测试脉冲方向输出，设置电子齿轮比 scale。
本地伺服轴（模拟 ±10V 指令）
测试 Demand 模拟指令输出；闭环控制调试；
伺服环路参数：比例增益 KPROP、速度前馈 KVELFF；
三种响应状态：欠阻尼（震荡）、过阻尼（响应慢）、临界阻尼（最优）；
调整消除稳态位置误差；支持电流环、速度环两级整定。
数字 IO：配置输入边沿 / 电平；输出电平极性。
故障诊断
LED 状态指示灯：STATUS 状态灯、CAN 指示灯、ETHERNET 指示灯，分别指示运行、总线通讯、故障。
SupportMe 工具：一键收集控制器诊断日志，用于向 ABB 技术支持提交故障信息。
故障分类：通讯故障、电机运动故障、Mint 程序异常、EPL、CANopen 总线故障。
