Rockwell PowerFlex 700交流变频器
时间: 2026-10-27浏览次数：
Rockwell PowerFlex 700交流变频器
Rockwell PowerFlex 700交流变频器
产品概述
1. 核心控制模式
V/Hz 压频比：风机水泵等简单应用；
无传感器矢量 Sensorless Vector：宽转速范围高转矩输出；
带编码器闭环矢量 Vector Control（专利 Force Technology），实现低速 / 零速满转矩。
开环速度调节精度≥0.5%；闭环编码器反馈可达0.001% 基速；
开环转矩调节 ±5%；闭环转矩调节 ±2%，支持零速持载。
2. 内置功能
Flying‑Start 飞车启动：直接接入旋转电机，无需速度反馈；
Inertia Ride‑Through 惯性穿越：依靠大惯量负载旋转能量度过短时断电，避免停机；
TorqProve 制动器转矩校验：变频器与机械抱闸配合，起重类设备；
16 步位置索引器 / 速度轮廓；内置 PI 过程调节器；
主动限流、母线电压调节，减少跳闸；可设置两套独立加减速时间；
过载能力：110% 过载持续 60 秒，150% 过载 3 秒。
3. 硬件与封装
外壳防护类型
IP20 / NEMA‑1：柜体内部安装；
IP54 NEMA‑12 独立壁挂：仅 Frame5‑6，功率 75‑200Hp；
IP54 法兰安装：散热器朝外，柜体内部前面 IP00，散热器向外散热；
Zero‑Stacking 零堆叠：Frame0‑6 变频器可以紧密并排安装，环境 50℃不降额，书架式拆装，单台维护不影响相邻设备；
三防涂层 Conformal Coating：抗潮湿、霉菌、粉尘、腐蚀气体；
内置部件：集成 EMC 滤波器、共模扼流圈；内置制动 IGBT（Frame0‑3 标配，4‑6 可选）；≤25Hp 机型可内置制动电阻；
人机接口 HIM：7 行 ×21 字符背光 LCD，多语言；支持本地手持、面板远程安装；PC 软件 Connected Components Workbench 用于组态调试。
4. 通讯能力（DPI 适配器）
支持：EtherNet/IP、ControlNet、DeviceNet、Profibus‑DP、Modbus‑RTU/TCP、BACnet、CANopen、DF1‑RS485。 功能：适配器路由、ADR 设备自动替换、Peer‑Control 主从控制、状态变化 COS 报文、网络故障自定义动作。
5. 型号编码规则
型号 20B‑xxxx‑xxxx：包含电压等级、电流功率、框架、制动、外壳、HIM、反馈卡、通讯插槽、控制板（Standard / Vector）、特殊固件。
电压代码：B (240VAC)、C (400VAC)、D (480VAC)、E (600VAC)、F (690VAC)；H/J/N/P/R/T/W 对应不同直流母线电压。 Frame7‑8‑9‑10 型号已经停止销售。
认证、环境与电气规格
1. 产品认证
c‑UL‑us、RCM、KC、ABS、劳氏船级社 Lloyd’s Register、SEMI‑F47 地震认证；满足 CMAA 起重机规范；符合 NEC、IEC61800‑2；新版本文档移除 CE 声明。
2. 环境条件
海拔：≤1000m 无降额；高于 1000m 需要降电流；
环境温度：
IP20 (NEMA1)：0‑40℃；拆掉顶部标签可 0‑50℃；
IP54 独立壁挂 0‑40℃；法兰安装散热器侧 0‑40℃，柜内正面 0‑55℃；
存储温度‑40 ~ +70℃；湿度 5‑95% 无凝露；污染等级 1/2；污染等级 3‑4 必须 IP54 外壳；
振动冲击、噪声声压给出各 Frame 风机噪声值。
3. 电气保护阈值
包含输入过压、欠压、直流母线过 / 欠压、散热器过热、硬件 / 软件过流、接地故障、输出短路；浪涌耐受 6000V；逻辑抗干扰 1500V 电弧干扰。
电源短时维持：满载 15ms；逻辑控制维持 0.5s 最小，典型 2s。
位移功率因数 0.98；额定工况效率 97.5%。
PWM 载波：2、4、8、10 kHz；出厂默认 4 kHz；载波提高需要降额；输出频率标准 0‑400Hz，矢量模式 0‑420Hz。
电机匹配建议：变频器与电机功率比，最小 1:2，最大 2:1。
4. 输入电源形式
三相交流输入完整额定；
单相输入支持，但输出电流降为三相额定 50%，环境最高 25℃；
直流共母线输入：支持多台变频器共直流母线，型号 N/P/R/T/W；Frame0‑6。
设计考虑、降额、损耗
输入电压全功率区间：只有在标称电机电压‑10%~+100% 范围内输出满功率；电压低于该区间输出功率线性降额；文档带计算公式与示例。
损耗数据：区分外部损耗（散热器散发）、内部损耗（柜内控制板发热），每个电压‑功率‑Frame 给出瓦特损耗，用于柜体散热计算。
降额曲线：环境温度、载波频率 (2/4/8/10kHz) 对应的输出电流降额表格；
单相输入完整降额参数表；
注意：IP54、法兰安装模式温度限制有特殊条款。
熔断器、断路器选型
文档提供完整大表格：208/240V、400V、480V、600V、690V 交流输入；以及全部直流母线输入的熔断器、断路器、140M 电机保护断路器选型。
IEC：gG 熔断器；UL 系统：CC/T/RK1/J 类延时熔断器；
断路器分为反时限、瞬时型 MPCB；
直流母线使用 JKS、HSJ、170M 系列熔断器；
表格包含：额定电流、60s、3s 过载电流，最大 / 最小保护器件规格，外壳最小容积要求。
电缆、功率接线
1. 电缆选型
非屏蔽电缆 THHN/THWN 用于干燥环境；
强烈建议敏感现场使用屏蔽 / 铠装电缆，屏蔽覆盖率≥75%；推荐 Belden295xx 系列；最小绝缘厚度≥0.4mm (15mil)；只用铜导体 75℃；
电机最大电缆长度参考 DRIVES‑IN001 手册。

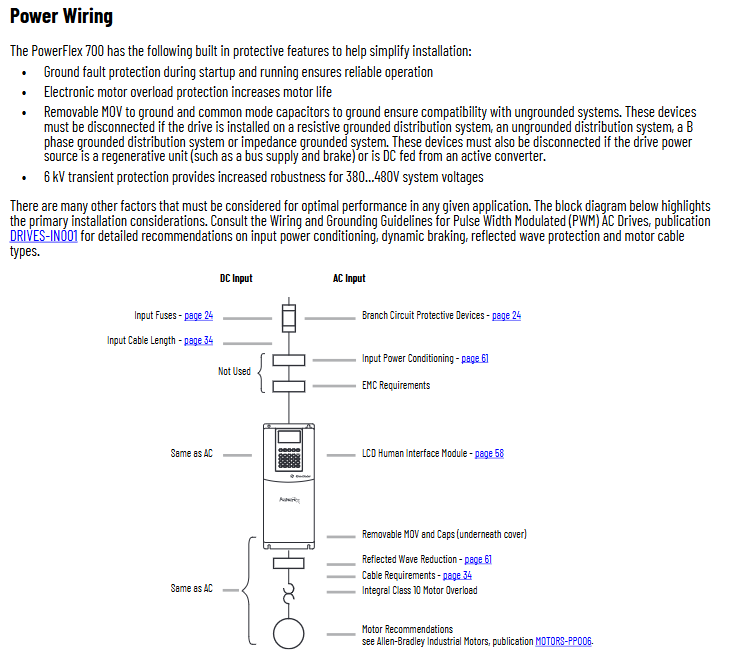

2. 变频器硬件内置保护器件说明
接地故障保护；电子电机过载 Class10；
MOV 压敏电阻、共模电容可拆卸；非接地系统、高阻接地、再生共母线系统必须拆除 MOV 与共模电容，否则损坏设备；
6kV 浪涌保护。
3. 端子扭矩、线径
不同 Frame 功率端子、I/O 端子、编码器端子、屏蔽 SHLD 接地端子的线径、紧固扭矩完整表格；区分功率端子、辅助控制电源、I/O、编码器、风扇端子。
Frame5‑6 风扇可以外接 120/240VAC；变压器抽头可以匹配不同电网电压。
I/O 接线

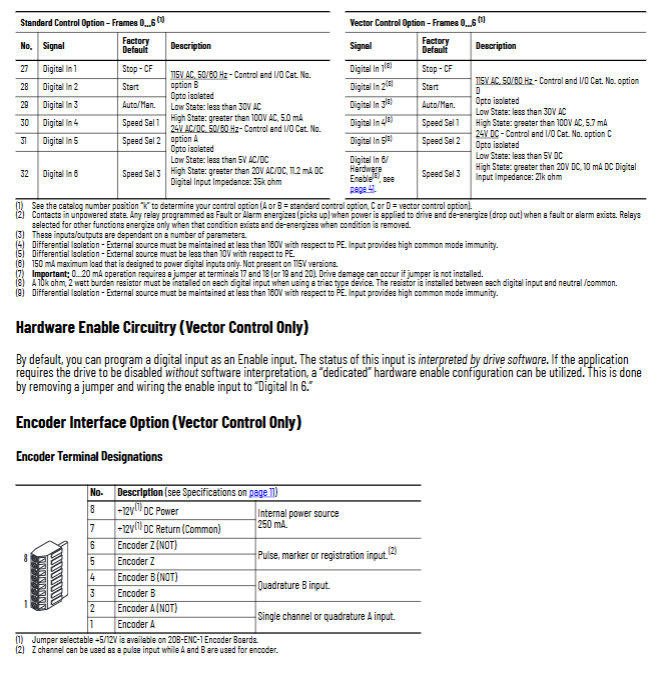

区分两种控制板：Standard 标准控制板、Vector 矢量控制板（带编码器接口）。
标准板 Standard I/O
2 路差分模拟电压输入 ±10V；2 路模拟电流 4‑20mA 输入；
模拟输出：±10V 电压；4‑20mA 电流输出；
继电器输出 2 组（故障、运行）；
数字输入 6 点，可选 24VDC 或 115VAC 版本。
Vector 矢量控制板新增
PTC 电机热敏电阻输入；额外模拟通道；20B‑ENC‑1 编码器接口卡（5V/12V 编码器，差分正交，Z 相零标记）；硬件使能跳线。
典型接线示例：电位器给定、操纵杆双极性、4‑20mA、2 线 / 3 线启停、PLC 输出、继电器输出、编码器接线，附带对应参数设置。
注意：2 线控制模式会禁用 HIM 面板启动按键。
机械安装
安装姿态：必须垂直安装；不能使用垫片隔离开安装面；保证上下通风；上下最小间隙101.6 mm（4 英寸），左右 50.8mm。
三种安装方式：
DIN 导轨；
面板螺丝安装 IP20/NEMA1；
法兰安装（散热器伸出柜体，IP54）；独立壁挂 IP54。
每个 Frame（0‑6）完整外形图纸、开孔图（法兰版本）、重量（本体 + 包装）；包含吊装孔信息。
温度说明：拆掉顶部通风标签外壳等级会从 NEMA1 变为 Open 开放式。
全部选件清单
1. 人机 HIM
20‑HIM‑A0/A3/A6 本地；20‑HIM‑C3S/C6S 远程面板安装；配套各类 DPI 通讯线缆。
2. DPI 通讯适配器
20‑COMM‑B/C/D/E/ER/H/K/M/P/Q/S；USB 适配器 1203‑USB。
3. 反馈、IO 备件：编码器卡 20B‑ENC‑1，可拆卸端子。
4. 制动：内置制动电阻套件，不同电压 Frame 对应型号。
5. 外部配套：终端电阻、反射波抑制模块、隔离变压器、输入输出电抗器（3%/5% 阻抗，240V/480V/600V 完整选型表）。
