ABB Advant Controller 160（AC160）DCS 系统专用 S600 系列 I/O 模块
时间: 2026-10-27浏览次数：
ABB Advant Controller 160（AC160）DCS 系统专用 S600 系列 I/O 模块介绍（Introduction）系统定位：Adva
ABB Advant Controller 160（AC160）DCS 系统专用 S600 系列 I/O 模块
介绍（Introduction）
系统定位：Advant OCS 是 ABB 工业自动化系统；Advant Controller160（AC160）控制器依靠 S600 I/O 完成现场信号采集输出；S600 同时兼容老款 AC110 控制器，但本手册只写 AC160 特有模块。
安装与维护（Installation and Maintenance）
2.1 安全规范
危险分级
DANGER：可致死重伤；WARNING人身伤害；CAUTION设备损坏；NOTE提示注意事项。
人员与工艺安全
机柜吊装必须使用合格吊具；接线检修必须断电；系统支持远程通过 AF100 现场总线启停、修改配置；控制器上电可自动启动程序，需要把 START‑MODE 拨到 STOP 禁止自启动。
机器硬件安全‑ESD 静电防护
电路板全部静电敏感器件；操作必须佩戴接地腕带；不用时存放在导电防静电袋；焊接作业需要拔出模块至少 20mm；机柜贴有 ESD 警示标签。
2.2 目视定期检查
检查螺丝紧固、绝缘老化过热；使用压缩空气 / 无尘布清理机柜灰尘；空气过滤器定期清洗，洗 3 次后必须更换；检查风扇强制冷却系统。
2.3 模块热插拔更换（在线更换）
S600 支持不停机在线更换 IO 模块，但要评估信号丢失带来工艺风险！
拔掉工艺连接器，系统自动检测，RUN 绿灯熄灭，输出切安全位置，数据库元素 ERR 置故障位，停止刷新信号 VALUE 值。
更换步骤：打开前门，取出信号标签纸条；松开工艺连接器螺丝拔插头；松开模块固定螺丝拔出旧模块；插入同型号新模块；锁紧模块螺丝；插回工艺连接器拧紧螺丝；模块自检，FAULT 红灯短暂熄灭，RUN 绿灯点亮，故障标志复位，恢复工作。
注意：更换输出模块建议现场先隔离工艺回路；总线扩展模块 CI610/CI615 更换会影响整站 I/O。
各模块详细数据表
3.1 AX645 可组态混合模拟 IO 模块
16 通道，每通道软件独立配置 4‑20mA 模拟输入或者模拟输出；组隔离，组内无通道间隔离
信号处理：
AO 输出：14bit；AI 输入 16bit；隔离耐压 500VAC；
转换周期随激活通道数量变化；支持 50/60Hz 电网滤波可关闭；
AO 自带闭环回读监测：对比设定输出电流与实际采样值，偏差超限报故障；支持短路检测。
AI 支持活零 Live‑zero 断线检测；支持 2 线制变送器（板载 24V 供电）、3‑4 线外部供电变送器。
工作模式：每通道独立 AI 或者 AO。
故障诊断：AO 信号偏差、短路、BIOB 通讯内存刷新超时；AI 活零错误（电缆断线）。
数据库 DB 元素
AX645：模块基础参数（站号、槽位、电网频率）；
AXOS645（输出通道）：激活标志、故障安全 SP_VAL 预设值、信号偏差 SIG_DEV、最小输出电压 MIN_VAL、通讯监控 CM_MON 等；
AXIS645（输入通道）：通道激活、滤波开关、活零阈值 LZ_LIM。
电气：负载电阻最大 600Ω；功耗 8W；提供完整接线原理图。
3.2 AX646 模拟输入 + 内部回测模块
16 路 4‑20mA 模拟输入，自带 16 路内部测试 DA 输出；DA 输出不对外引出，只用于板卡内部回路自检。

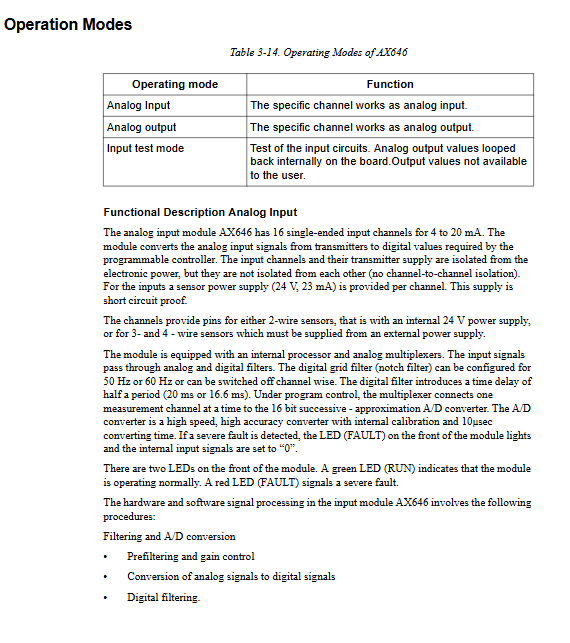

三种模式：模拟输入、模拟输出（内部）、输入测试模式。测试模式下 DA 输出信号直接板内环回给 AI，实现通道硬件自检，变送器外部供电保持不断。
性能：AI16bit，DA14bit，总转换时间＜16ms；隔离 560VAC；支持 2 线 / 4 线变送器；每通道可开关 50/60Hz 滤波。
限制：测试模式不能被多个 CPU 同时共享；支持高低双限 + 滞回阈值检查，超限生成报警。
数据库元素 AX646、AXIS646、AXOS646；支持在线热插拔。
3.3 CI610 / CI615 I/O 扩展总线适配器（BIOB 总线扩展）
AC160 系统：1 个 Basic 基本站最多扩展7 个 I/O 从站；依靠 CI615（基本站侧）、CI610（I/O 从站侧），TK610 扩展电缆、TC610 总线终端电阻。支持单路或者双冗余扩展总线。
CI615：安装在 CPU 基本站 Basic Station，作为扩展总线主端；状态：RESET 复位、PASSIVE 被动、ACTIVE 激活。
CI610：安装在 I/O 扩展站，作为扩展总线从端；I/O 站地址 1‑7 必须唯一；
冗余模式：两套 CI615‑CI610 + 两套 TK610 线缆；故障自动切换，切换时间＜100ms；软件会周期性主动做主备切换测试，验证备用链路完好。
硬件监控：电缆断线、终端缺失、背板供电欠压检测；RUN/FAULT/TRANSFER 三颗状态 LED；
配件：TK610 总线电缆 2.5/5/10m；TC610 总线终端（最后一个 I/O 站必须接终端）；
最大电缆总长 20 米，点对点拓扑，禁止分支。无硬件拨码，完全依靠 DB 数据库配置；支持在线更换。
3.4 CI630 / CI631 Advant Fieldbus100（AF100）现场总线耦合器
AF100 是 ABB DCS 控制现场总线，CI630 同轴电缆版本；CI631 双绞线版本；AC160 控制器基本站槽位 2 必须至少配置 1 块 CI630/CI631。
能力：实现 AC160 控制器与 AF100 总线上各个站的过程数据、服务数据交换；支持总线主站、时间同步主 / 从模式；支持单模块或者主备冗余配置；可以配置第 2 条从属 AF100 总线。
CI630（同轴 75Ω）：最多 80 个站点；
CI631（双绞线）：最多 32 个站点。
冗余机制：Primary 主模块持续更新 Backup 备份模块全部数据；周期性自动切换测试；主模块故障无扰动切换；备份站地址 = 主站地址 + 80，有地址上限约束。
功能：令牌传递总线主站轮换；AF100 全网时间同步；硬件相互监视；检测电源故障、硬件致命故障、循环数据未更新。
LED 状态：FAULT、RUN、TRAFFIC、MASTER、CONFIG‑OK、REDUNDANCY、PRIMARY、BACKUP；
兼容：CI630 可以和 CI626 共存同一同轴总线；CI631 和 CI627 共存双绞线总线；同一物理接口不能混用型号。支持在线热插拔。
3.5 DI685 32 通道数字输入模块
32 点隔离数字量输入，4 组 ×8 通道；支持 24VDC /48VDC 传感器；两大工作模式：普通 DI、SOE 事件顺序记录（毫秒级时间戳，缓存 64 条事件）。
关键特性
每组板载可关断 48V 传感器电源，支持外部传感器供电；
每通道断线 / 短路线路诊断（需要并联 47kΩ 电阻）；
数字防抖滤波 0‑255ms 可配置；SOE 模式带快门过滤器，防止事件缓存溢出；
光电组隔离 500VAC；最大电缆长度 1000m；
数据库 DI685、DIS685；支持在线更换；RUN/FAULT 模块状态 LED + 32 路通道状态黄色 LED。
3.6 DP640 双通道转速测量脉冲计数模块
汽轮机 / 旋转机械测速专用模块，两路测速输入。
输入支持：24V 高阻模拟、5V‑TTL、RS485 差分涡流探头、齿盘脉冲信号，最高 50kHz。板载多路传感器供电：+24V、+12V、+5V、‑24V，带短路 / 开路监视。
两种测量模式
High‑Precision 高精度模式：按齿盘完整一圈周期测速，精度高；
High‑Speed 高速模式：固定测量周期，响应快。
内置功能
峰值保持 Peak‑Hold 记忆最大转速；
转向判别（通道 1 + 通道 2 相位）；
转速梯度突变监视（抑制干扰跳变）；
硬件超速跳闸 TRIP 继电器输出、停机 Standstill 继电器、就绪 Ready‑for‑Operation 继电器输出；可以软件触发超速自检测试，不修改真实测量值。
丰富诊断：传感器断线、信号幅值不足、供电故障；数据库 DP640 参数：齿数量、标称转速、高低速限、滞回、最大转速梯度；支持在线更换。

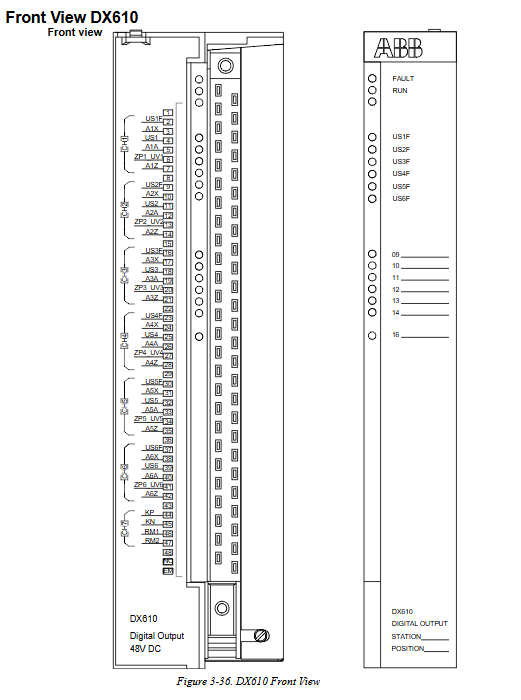

3.7 DX610 锅炉保护系统专用数字 IO 模块
用于锅炉保护跳闸执行机构，搭配 PM646 处理器，6 个功能单元，每个单元 3 路隔离继电器触点，可实现三取二逻辑输出。
每个继电器辅助触点反馈回读至内部 DI，做回路诊断；具备一条全局第二关断安全路径，外部硬线触发切断全部 6 路单元继电器。
继电器参数：最大 60VDC，2A；隔离耐压 1500V；
应用：锅炉保护安全回路；提供完整安全应用接线图；支持在线热插拔。
