Allen‑Bradley 1762‑OW16（MicroLogix）继电器输出模块安装手册
时间: 2026-10-27浏览次数：
Allen‑Bradley 1762‑OW16（MicroLogix）继电器输出模块安装手册
Allen‑Bradley 1762‑OW16（MicroLogix）继电器输出模块安装说明
产品描述
硬件部件
上下安装卡扣；DIN 导轨锁扣；扁平排线总线连接器（母头）；总线保护盖；带标识标签的端子门；IO 状态 LED 指示灯；螺钉端子排；拉环（用于拔排线，禁止拉扯排线本体）。
模块分组：输出分为两组隔离：0‑7 通道为 Group1；8‑15 通道为 Group2，组与组之间电气隔离。
适配对象：MicroLogix1200 控制器扩展 I/O，通过扁平扩展排线串联在 CPU 后面。
使用环境等级：污染等级 2，过电压类别 II。
安装前安全注意事项
静电 ESD 防护总线连接器引脚对静电敏感；操作前触摸接地物体释放静电，佩戴接地腕带；禁止触碰总线针脚与板卡元器件；不使用时存放于静电屏蔽袋。
必须断电拆装模块带电插拔会产生电弧：会误驱动现场设备、危险区域引发爆炸、永久损坏模块、磨损连接器触点。
防尘保护条：全部设备安装、接线完成之后，再撕掉模块防护防尘条；未撕掉运行会过热；安装时严防金属碎屑掉入模块内部。
安装方式
重要限制：1762 扩展 I/O 仅允许水平安装。
1. 散热间隙
模块四周预留≥50.8 mm（2 英寸）通风空间。
2.DIN 导轨安装
适配导轨规格：35×7.5 mm / 35×15 mm（EN50022）。
步骤：闭合 DIN 锁扣，按压模块卡上导轨，锁扣自动弹开锁定。
振动冲击环境：必须使用 DIN 导轨终端挡块（型号 1492‑EA35 / 1492‑EAH35）；强振动场景优先选用面板螺钉安装，不建议 DIN 导轨。
3. 面板螺丝安装
螺丝规格：优先 M4 / #8 盘头螺丝；也可用 M3.5/#6，必要加垫圈。
尺寸：模块本体宽 40.4 mm；多模块串联总宽度 =(模块数‑1)×40 mm。
4. 系统总线组装
模块安装到位后，使用扁平排线连接 CPU 与扩展模块；拆卸模块只能拉连接器上的拉环，严禁直接拽排线。
Class I Div2 防爆场所硬性要求：总线连接器必须完全插到位，扣上保护盖；模块之间紧贴无空隙；DIN 导轨两端必须装终端挡块。
现场接线
1. 接地
模块需要安装在可靠接地金属面板；参考手册 1770‑4.1《工业自动化接线接地指南》。

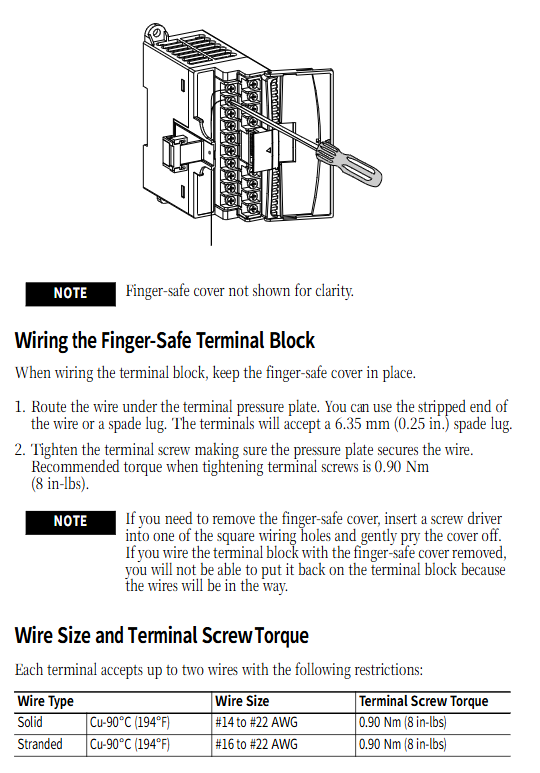

2. 端子接线参数
端子螺丝扭矩：0.90 N·m（8 in‑lbs）。
导线规格：
实心铜线 90℃：#14 ~ #22 AWG
多股软铜线 90℃：#16 ~ #22 AWG
单个端子最多压接 2 根导线；支持 6.35 mm 叉型冷压端子。
手指安全盖板：建议接线时保留；如果拆掉盖板，接线完成后无法复原盖板。
模块附带手写标签条，写完插入端子门做通道标识。
3. 输出接线要点
两组独立公共端：OUT0‑OUT7 共用一组公共；OUT8‑OUT15 共用第二组公共；每组可以接 AC 或 DC 电源，两组电源可以不同。
感性负载（继电器、接触器线圈）务必并联浪涌抑制器件，延长继电器触点寿命。
接线严防金属碎屑落入模块内部。
I/O 内存映射与寻址
输出数据文件：输出字 0，bit0~bit15 分别对应通道 OUT0~OUT15；该数据区只写（w）。
MicroLogix 寻址格式示例：O0:x.0/0
O0：输出数据文件；x= 槽号；.0本模块固定 word=0；/0位号（0‑15）
CPU 本体 IO：槽号 = 0；扩展模块从槽 1 开始编号。

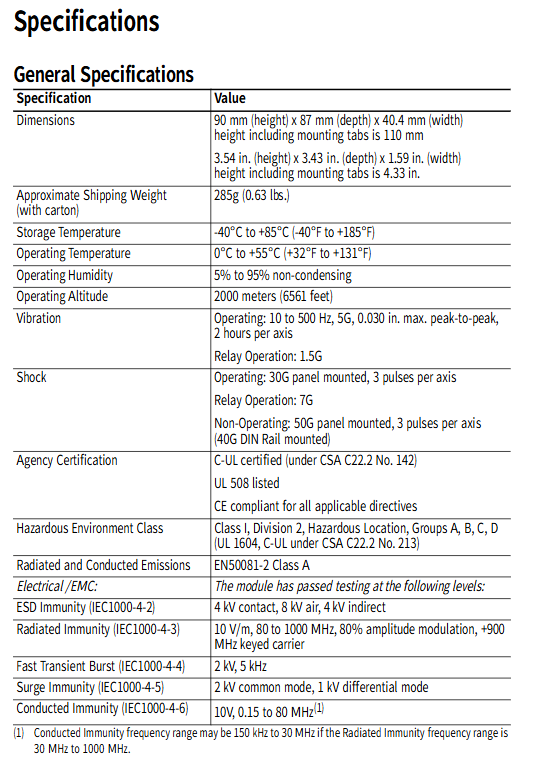

完整技术规格
1. 通用机械环境
项目 参数
外形尺寸 90 (H) ×87 (D) ×40.4 (W) mm；含安装耳总高 110 mm
重量 约 285 g
工作温度 0 ~ +55 ℃；存储‑40 ~ +85 ℃
湿度 5‑95% 无凝露
最大海拔 2000 m
振动 工作 10‑500Hz，5G；继电器工况限制 1.5G
冲击 面板安装 30G；DIN 导轨 40G；非工作 50G
认证 UL508、cULus、CE；防爆 Class I Div2 A/B/C/D 组
2. 输出电气规格
类型：16 路常开继电器隔离输出，两组隔离
工作电压：AC 5‑265 V；DC 5‑125 V
背板消耗：5V 总线最大 120 mA；24V 总线 140 mA；最大功耗 5.6W
单通道持续电流最大：2.5A；每组公共端最大 8A；模块总输出 16A；总负载 1440VA
触点响应（阻性负载）：接通最大 10ms，断开最大 10ms
最小导通电流：10 mA；断开状态漏电流≈0 mA
绝缘耐压：组对背板 1836VAC 1 秒；组‑组之间 1836VAC 1 秒。
3. 继电器触点额定
电压 单通道持续电流 接通 / 分断能力 VA 容量
240V AC 2.5A 接通 7.5A / 分断 0.75A 接通 1800VA / 分断 180VA
125V DC 1.0A 按 28VA 折算 28VA
24V DC 2.0A 接通 1.2A 28VA
DC 负载分断计算公式：分断电流 =28VA / 直流电压；DC＜14V，分断电流不允许超过 2A。感性负载必须增加浪涌吸收。
危险（防爆）区域使用 Class I Division2
⚠爆炸风险警告：
不可随意更换元器件，会破坏防爆认证；
断电之后才可以插拔、更换模块；
模块必须安装在完整防护机柜内；
总线连接器必须完全插紧、扣上保护盖板；
模块必须互相紧贴；DIN 导轨必须前后都安装终端挡块。
