Allen‑Bradley IntelliVAC 1503VC‑Series E 控制模块
时间: 2026-10-27浏览次数：
Allen‑Bradley IntelliVAC 1503VC‑Series E 控制模块
Allen‑Bradley IntelliVAC 1503VC‑Series E 控制模块
产品描述
1. 核心功能
宽控制电源：AC 110‑240 V 47‑63Hz / DC 110‑250 V。
接触器吸合时间一致性好；可配置接触器脱扣 Drop‑out 时间，实现与上游高压熔断器保护选择性配合。
海拔补偿：400A 接触器支持电子 DIP 海拔补偿（‑1000~5000m）；800A 依靠机械弹簧调整，DIP 固定设置 1‑1000m 档位。
TDUV 延时欠压跨越：短时电压跌落 / 短暂失电维持接触器闭合，外接电解电容延长保持时长。
保护逻辑：anti‑kiss 防弹跳、anti‑pumping 防反复合闸；延时重启保护接触器操作循环；点动 JOG 功能仅支持电保持接触器。
2. 各版本迭代对比
系列 特点
A 分两款，分别驱动 EH、ML，现已停产
B 单模块同时支持 EH/ML，停产
C B 的改良版，固件 2.003
D 故障、警告逻辑固件增强，固件 3.001/3.002，停产
E 硬件改版，取消 Mini‑DIN 调试口；抗漏电流输入；固件 4.004+；固件升级依赖 Plus/MC 扩展板；本手册描述对象
3. 电气、机械规格
电气
合闸峰值冲击电流 25A；区分吸合电流、维持电流、机械锁扣脱扣脉冲电流；
动作门槛：吸合最低 95VAC；脱扣 75VAC；机械锁扣脱扣：400A 最小 70VAC，800A 最小 80VAC；
指令输入：70‑240VAC /70‑250VDC，对 PLC 漏电流做优化；
状态继电器输出：AC250V 5A 阻性；DC30V 5A 阻性。
环境参数
工作环境温度：0‑60 ℃；海拔＞1000m，每升高 1000m 降 2℃，最高可用 5000m；
存储‑40~85℃；湿度≤95% 无凝露；污染等级 II；抗振动冲击；
认证：CE、cULus、CSA。
外形尺寸：185.3 × 165.9 × 59.4 mm，两颗螺钉固定。
接收与储存
收货开箱检查运输磕碰损坏，损坏立刻向承运商申报；如果是成套 1500/1900 柜内置模块，遵循成套设备手册。
储存条件：洁净干燥无粉尘；‑40~85 ℃；相对湿度≤95%，无凝露。
安装与接线
静电敏感器件，操作必须做 ESD 防护；仅限持证受训电气人员；遵循 NEC、CEC 本地电气规范。

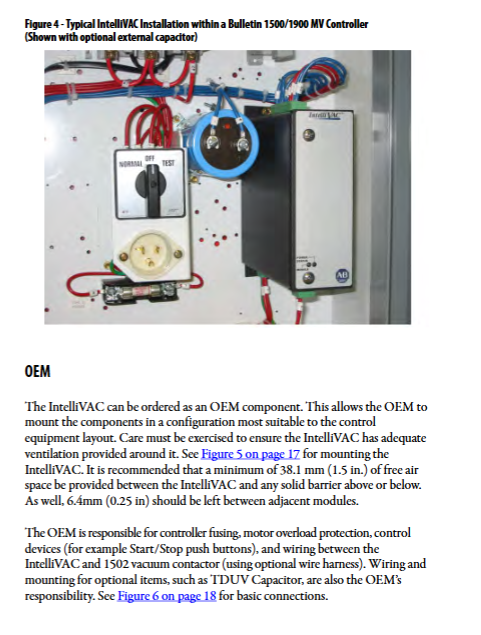

3‑1 两种应用形态
集成内置：作为 1500/1900 中压控制柜原厂内置部件。
OEM 独立供货：
上下预留通风间隙≥38.1 mm；多台并排最小间距 6.4 mm；
OEM 负责：外部熔断器、电机过载保护、启停按钮、接触器线束、TDUV 电容；CE 认证需配置 EMC 滤波器。
3‑2 接地
E 版本接地端子在模块外壳底部；必须连接柜体 PE 公共保护地，接地不良会设备损坏、人身伤害。
3‑3 外部熔断器选型（强制外部配置）
AC 回路使用 TRM 延时熔断器；DC 回路必须选用可分断直流的 ATM 快熔。
当共用熔断器或者外接 TDUV 电容，需要选用表格内最大规格熔断器，防止上电冲击熔断。
电源 接触器类型 推荐熔断器
110‑120VAC 400A EH TRM2‑TRM3.2；800A EH TRM2‑6.25A；ML TRM2‑3.2
220‑240VAC 全部类型 TRM2‑6.25A
125/250VDC EH/ML ATM3‑ATM6
3‑4 端子接口定义（3 组绿色快插连接器）
电源连接器（底部）：L1(+)、L2/N(‑/N)。
状态继电器（4 极，底部），全部常开 NO：
13‑14：模块状态；故障断开，正常闭合。
15‑16：接触器状态；接触器合闸后闭合。
12 极顶部接口
引脚 定义 说明
1、2 EC 外部电容 TDUV / 电容脱扣
3、4 TCO 脱扣线圈 机械锁扣脱扣输出
5、6 CCO 合闸线圈 EH/ML 合闸输出
7、8 OPEN/JOG 输入 分闸 / 点动命令
9、10 CLOSE 合闸命令输入 合闸指令
11、12 AUX 辅助反馈 接触器辅助触点反馈（常闭）
3‑5 控制接线方案
① 电保持接触器 EH
两线控制：长电平维持合闸；故障清除需要移除合闸信号至少 4s 再重新施加；DIP 可关闭上电安全锁（不推荐，有安全风险）。
三线控制（启停按钮 + 自锁）：START 瞬时合闸，STOP 分闸；利用接触器状态继电器做自锁。
时序硬性约束：
正常合闸指令最小间隔6 秒，保护接触器 600 次 / 小时额定操作循环；
模块上电建议等待 4s 再发送合闸命令；
上电安全 DIP 开启时，上电检测接触器已经闭合，拒绝合闸，必须断电重启模块。
固态 PLC 输出驱动注意点E 版本对漏电流做优化；若 PLC 晶体管 / 三端双向可控硅输出漏电流超标，必须增加中间隔离继电器，防止误动作。
② 机械锁扣接触器 ML
合闸、分闸均需要≥50ms 脉冲信号，不需要维持电平。
Capacitor Trip 电容脱扣：控制电源失电，依靠外接电容储能输出脱扣脉冲断开接触器；
120V 系统最大电容 1650 µF，耐压≥200VDC；240V 系统最大 330 µF，耐压≥400VDC；
失电后必须数秒内给到 OPEN 分闸指令，超时电容能量耗尽，无法脱扣。
③ JOG 点动（仅限电保持 EH）
使用 OPEN 端子实现点动；输入有效接触器闭合，撤销立刻断开；绕过 6s 重启延时，专用于调试对位。
④ TDUV 延时欠压跨越功能
短时电压跌落维持接触器闭合；
无外接电容：110‑120V 最大 0.2s；220‑240V 最大 1.0s；
外接 EC 电容，配合 DIP 开关，最大可设置 2s 失电保持。
重要安全警告：启用 TDUV 时，如果切断模块 L1 控制电源，接触器不会立刻分闸，会等待 TDUV 延时结束才断开，不适合需要立即断电的急停回路；PF7000 带 STO 安全转矩关闭输入接触器，TDUV 不可设置大于 0.2s。
欠压触发条件：合闸后 200ms 内电压＜90V；200ms 之后电压＜72V，开始 TDUV 计时，超时接触器跳闸报故障。
设置与调试 Commissioning
修改 DIP 拨码必须完全断开模块电源，并且对外部电容放电；修改后只有重新上电，DIP 设置才生效。拆开外壳操作，内部存在高压。 E 版本使用 16 位 DIP 开关，位于电路板前缘。 DIP 配置项目：海拔补偿、接触器脱扣 Drop‑out 时间 (50~240ms)、接触器类型 400/800A EH/ML、TDUV 启用、外接电容 TDUV 时长、上电安全使能。
出厂默认参数：海拔 0‑1000m；脱扣 130ms；400A 电保持 EH；TDUV 关闭；上电安全开启。
成套 1500/1900 出厂已经预配置；单独订货模块使用默认参数，上电前必须核对 DIP。
固件升级：E 版本不再支持 Mini‑DIN 口；必须外接 IntelliVAC‑Plus / IntelliVAC‑MC 辅助板完成固件升级。

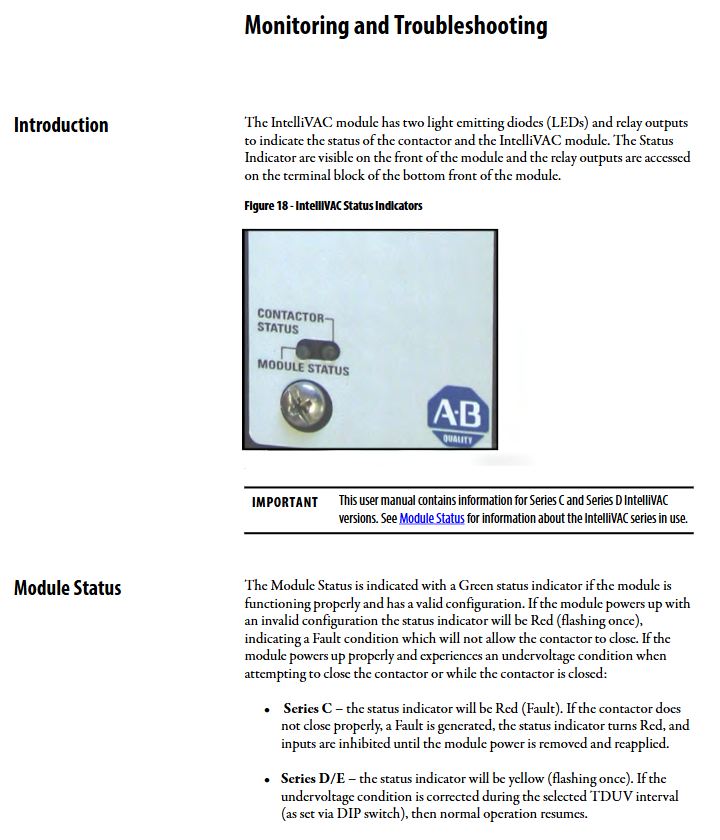

监视与故障排查
面板双 LED 指示灯：
Module Status 模块状态灯（绿 / 红 / 黄闪烁）：绿色正常；红色 = 不可恢复故障（断电复位）；黄色闪烁 = 警告（条件消除可自动恢复）。
Contactor Status 接触器状态灯（黄）：收到合闸命令、接触器闭合时点亮。
E 版本区分警告 Warning（条件消除自动恢复）、故障 Fault（必须断电重启模块）；支持多组闪烁故障码。
典型故障现象
接触器完全不动作：无控制电源；外部保护（过载、急停）动作；DIP 配置错误；内部保险丝熔断；插头松动。
接触器短时闭合，之后拒绝合闸：线圈损坏；辅助触点装配调整错误；电压跌落触发欠压故障；异物卡滞衔铁；需要断电复位。
运行过程无故分闸：过载保护、停止命令；TDUV 超时欠压；AUX 辅助反馈异常。
机械锁扣无法脱扣：最低工作电压不满足；脱扣机构损坏；接线松动。
备件与选件
物料型号
1503VC‑BMC5：Series‑E 模块本体；
内部保险：6.3A‑250V Littlefuse 21506.3；
连接器备件：2 极电源、4 极状态输出、12 极 I/O 连接器。
选件
TDUV 电解电容：120V (1650µF) /240V (330µF)，带支架端子护罩；
EMC 滤波器用于 CE EMC 合规。
