Allen‑Bradley IntelliVAC™ 1503VC 接触器控制模块
时间: 2026-10-27浏览次数：
Allen‑Bradley IntelliVAC™ 1503VC 接触器控制模块产品描述1. 核心功能特点宽控制电源：AC 110‑240 V（47‑63 Hz
Allen‑Bradley IntelliVAC™ 1503VC 接触器控制模块
产品描述
1. 核心功能特点
宽控制电源：AC 110‑240 V（47‑63 Hz） / DC 110‑250 V。
接触器吸合时间一致性好，动作可重复；可设置接触器分闸（脱扣）时间，与上游功率熔断器实现保护配合。
海拔补偿：400A 接触器电子海拔补偿，＞1000 m 无需机械调整；800A 接触器采用机械弹簧做海拔适配。
TDUV 延时欠压（失电跨越）：短时控制电源跌落 / 断电，维持接触器闭合；可外接电解电容延长失电保持时长。
保护逻辑：防二次弹跳 anti‑kiss、防反复吸合 anti‑pumping；延时重启，避免超接触器操作循环；点动 JOG 功能（仅电保持型）。
2. 硬件版本
A 系列：分为两个独立型号，分别控制电保持、机械锁扣接触器。
B 系列：单模块兼容电保持 + 机械锁扣两种接触器；B 可直接替换老 A 系列。
3. 硬件结构
外壳采用两颗螺钉固定；内部 DIP 拨码开关完成全部配置；Mini‑DIN 接口可现场升级 Flash‑EEPROM 固件。
接口：控制电源输入、12 极接触器接口端子、两路状态继电器输出（模块状态、接触器状态，常开触点）；外部电容 EC 端子。
机械尺寸：185.3 × 165.9 × 59.4 mm。
电气 / 机械规格
状态继电器触点：250 VDC 最大；
环境：存储‑40~85 ℃；工作温度随海拔降额，每升高 1000 m 降 2 ℃；湿度≤95% 无凝露；抗冲击振动。
CE 合规需要选配外部 EMI 滤波器。
接收与储存
收货开箱检查运输损坏，如有损坏立刻向货运商报备。
储存条件：洁净干燥无粉尘；温度‑40 ~ 85 ℃；相对湿度≤95%，无凝露。
如果是成套 1500/1900 中压柜内置模块，请参考成套设备手册。
安装与接线
⚠重要：模块属于 ESD 静电敏感器件，操作必须做静电防护；仅受过培训的电气人员作业；接线遵守 NEC、CEC 当地电气规范。
3‑1 两种应用形态
集成形态：作为 1500/1900 中压控制器内部原厂部件。
OEM 独立供货：外部自行安装。安装要求：模块上下预留最小 38.1 mm 通风间隙；多模块并排安装最小间隙 6.4 mm；OEM 负责熔断器、过载保护、启停按钮、线束、TDUV 电容、EMC 滤波器。
3‑2 接地
A 系列：接地柱在外壳顶部；B 系列接地柱在外壳底部。
必须接柜体 PE 公共接地端子，接地不良会设备损坏、人身危险。
3‑3 熔断器选型（外部必须配置）
供电电压 接触器类型 推荐熔断器
110‑120VAC 400A EH TRM 2~3.2A；800A EH TRM 2‑6.25A
220‑240VAC 400/800A TRM 2‑6.25A
DC 125V/250V EH/ML ATM 系列快熔
AC 使用 TRM 延时熔断器；DC 回路必须选用可分断直流的 ATM 熔断器。

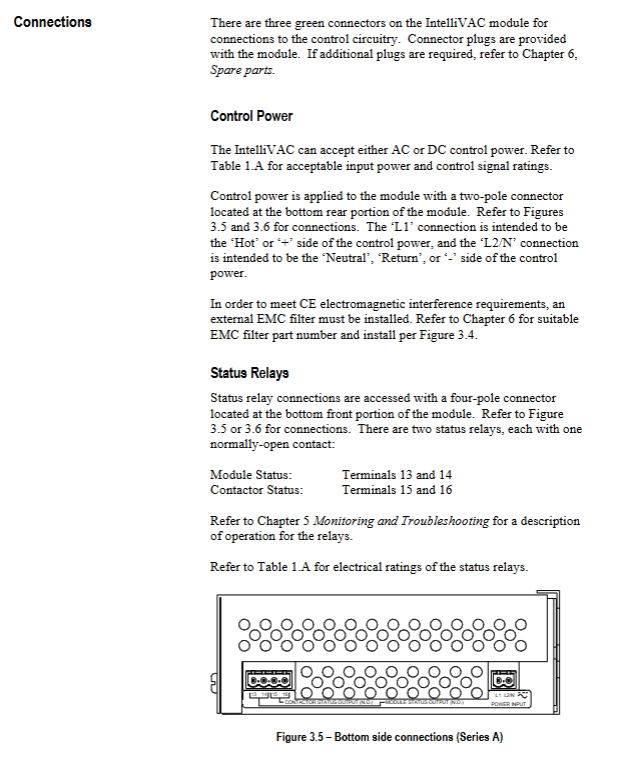

3‑4 端子接口定义
电源端子 L1 (+)，L2/N (‑/N)。
状态继电器（常开）
13‑14：模块状态；故障时断开，正常闭合。
15‑16：接触器状态；接触器闭合后接通。
12 极顶部接口：外部电容 EC、合闸 CCO、分闸 TCO、辅助反馈 AUX；合闸输入 9‑10，分闸输入 7‑8。
3‑5 电保持接触器接线方案
两线控制：长信号维持合闸；故障清除需要撤掉合闸信号至少 4 s 再重新施加。DIP 可关闭上电安全锁。
三线控制（启停按钮 + 自锁）：START 瞬时合闸，STOP 分闸；利用接触器状态继电器做自锁。
电保持限制：正常合闸指令最小间隔 6 s，防止超出接触器 600 次 / 小时额定操作循环；合闸输入信号小于 500 ms 会触发故障，需要断电复位；模块上电如果检测接触器已经闭合，上电安全开启时，拒绝合闸命令，需要断电重启。上电后建议等待 4 s 再给合闸指令。
3‑6 机械锁扣接触器接线
合闸、分闸都需要至少 50 ms 脉冲信号，不需要维持电平。
电容脱扣 Capacitor Trip 功能：失电依靠外接电容储能输出脱扣脉冲断开锁扣接触器。
120V 系统最大电容 1650 µF；240V 系统最大 330 µF；电容耐压 120V≥200VDC，240V≥400VDC。
失电后必须数秒内给到 OPEN 分闸指令，超时电容能量耗尽无法脱扣。
3‑7 点动 JOG（仅电保持）
使用 OPEN 端子实现点动，输入有效接触器闭合，撤销立刻断开；绕过 6 秒重启延时，专用于调试对位。
3‑8 TDUV 延时欠压跨越
短时电压跌落维持接触器闭合。
不外接电容：110‑120V 最大 0.2 s；220‑240V 最大 1.0 s。
外接 EC 电容（端子 1‑2）配合 DIP 设置，可实现最长 2 s 失电维持。
判定条件：合闸 200 ms 之后电压跌到 90V 开始计时；跌到 72V 直接动作；超过设定延时，接触器跳闸报欠压故障。
设置与调试（DIP 拨码配置）
修改 DIP 开关必须先断开模块电源，改动只有重新上电才生效；拆开外壳，12 位 DIP 在电路板前缘，1 号靠近 Mini‑DIN 编程口。
DIP 开关功能
DIP 位 功能
1‑3 海拔补偿（仅 400A 电保持接触器）
4‑6 接触器脱扣（Drop‑out）时间（50‑190 ms），熔断器时间配合
7‑8 接触器类型：400/800A；电保持 EH / 机械锁扣 ML
9 TDUV 延时欠压功能启用 / 关闭
10‑11 外接电容模式 TDUV 时间：0.2 /0.5 /1.0 /2.0 s
12 上电安全功能（Power‑Up Safety）启用 / 禁用
出厂默认：海拔 0‑1000 m；脱扣 130 ms；400A 电保持；TDUV 关闭；上电安全开启。
成套 1500/1900 出厂已经预配置；单独订货模块使用默认参数，上电前核对 DIP。固件升级通过 Mini‑DIN 调试口。
监视与故障排查

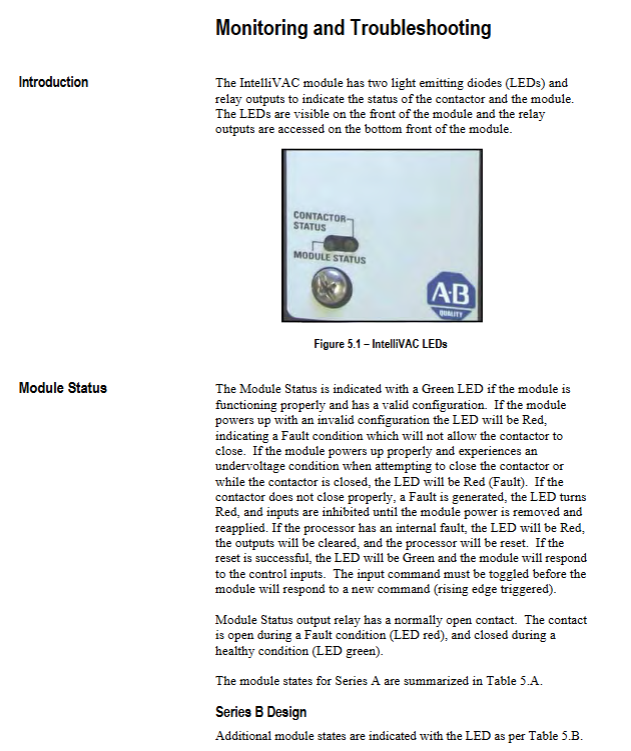

1.LED 指示灯
绿色：模块状态灯：绿色 = 模块正常；红色 = 故障；B 系列支持闪烁故障码。
黄色：接触器状态灯：收到合闸命令且接触器闭合时点亮。
2. 继电器输出
模块状态继电器：故障（红灯）断开；正常（绿灯）闭合。
接触器状态继电器：接触器闭合后闭合。
3.B 系列闪烁故障代码
1 闪：DIP 拨码配置错误；断电改 DIP 重启。 2 闪：辅助反馈回路异常。
区分：可恢复警告：撤销输入信号重试；不可恢复故障：必须模块断电重启清除。
常见故障现象
接触器完全不动作：无控制电源；内部保险丝熔断；DIP 配置错误；外部保护（过载、急停）动作。
接触器短时闭合后不再合闸：线圈损坏；辅助触点调整错误；控制电压跌落欠压故障；异物阻挡衔铁；需要断电复位。
运行中途无故分闸：过载保护、停止命令触发；TDUV 超时欠压；辅助反馈信号异常。
机械锁扣无法分闸：控制电源不足；脱扣机构损坏；接线松动。
最低工作电压：吸合 95VAC；脱扣 75VAC；机械锁扣脱扣 400A 最小 70VAC，800A 最小 80VAC。
备件与选件
模块型号
1503VC‑BMC1：A 系列电保持
1503VC‑BMC2：A 系列机械锁扣
1503VC‑BMC3：B 系列（EH+ML 通用）
内部保险：6.3A/250V Littlefuse 21506.3。
连接器备件：2 极电源、4 极状态输出、12 极 I/O 连接器。
选件
TDUV 电解电容：120V (1650µF) /240V (330µF)。
EMC 滤波器 FN670‑10/06，用于 CE EMC 合规。
