Woodward SOGAV™250 电磁阀驱动燃气进气阀
时间: 2026-10-27浏览次数：
Woodward SOGAV™250 电磁阀驱动燃气进气阀
Woodward SOGAV™250 电磁阀驱动燃气进气阀
基础安全与合规
1. 安全警示分级
DANGER：不规避将导致死亡或重伤；
WARNING：存在致死重伤潜在风险；
CAUTION：轻微 / 中度伤害；
NOTICE：仅造成设备财产损坏。
关键强制安全要点
发动机必须配置完全独立于本控制系统的超速停机、燃料切断保护装置，不能依赖 SOGAV 阀门做安全保护。
防爆危险区域：带电状态禁止插拔接线，除非确认区域为非危险区；替换非原厂零部件会破坏防爆认证。
作业必须佩戴个人防护用品：护目、听力防护、安全帽、防护手套、安全鞋、呼吸器；阅读物料安全数据表 MSDS。
静电 ESD 防护：设备内部静电敏感器件，操作前释放人体静电，禁止裸手触碰电路板导体。
产品外壳运行会出现高温 / 低温，操作必须佩戴防护工具。
停机后燃气歧管必须泄压排空，防止阀门泄漏导致下次启动过燃料。
2. 合规认证
欧洲 CE
ATEX 防爆：Zone2，3 类，IIG，Ex nA IIC T3 X Gc，IP54；
低压指令 2006/95/EC；
属于未完成机械部件符合机械指令 2006/42/EC；EMC 指令对此无源器件不适用。
北美 CSA 认证：Class I,Division2，A/B/C/D 组，T4（环境 105℃）。
布线强制要求：现场线缆耐温≥105℃；阀门本体接地端子必须接保护地。
产品原理
驱动原理：E 型铁芯电磁铁驱动低碳钢衔铁；阀门全关‑全开行程仅0.50 mm，行程短、输出磁力大，开关响应迅速。
阀芯结构：多同心圆沟槽碟片式提升阀。动计量碟片依靠弹簧 + 介质压力压紧密封面实现关闭；电磁铁通电吸合碟片，沟槽互相错开，燃气流通；电磁铁断电，弹簧 + 介质压差快速关闭阀门，无滑动磨损。
工作时序：排气冲程上止点（TDC）扫气重叠结束之后，SOGAV 快速开启，在进气阀关闭前必须完全关闭，避免燃气残留在歧管，未燃碳氢排到排气侧。依靠阀门开启持续时间控制燃气量（时长调速）。
电气驱动特殊要求：不能普通直流电源持续驱动；必须专用两级电流驱动控制器（In‑Pulse / LECM / ECM3）：第一阶段大吸合电流，第二阶段小维持电流；需要控制等效平均直流 EADC、等效平均功率 EAP，防止线圈过热烧毁。
安装与初次调试
安装前置条件：进气歧管内部必须彻底清洁，无焊渣、金属碎屑，杂质会造成卡滞损坏阀门与发动机。
密封件：使用 FKM（Viton 氟橡胶）O 型圈，参考派克 O‑ring 手册。
螺栓紧固

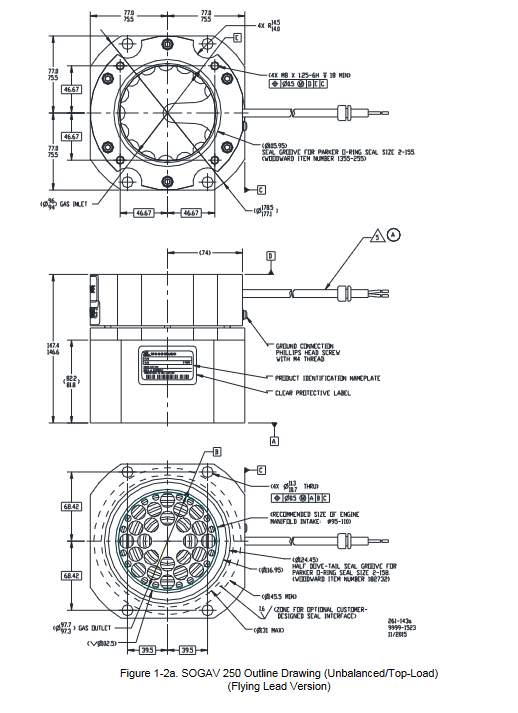

阀体安装到缸头 / 进气歧管：M10 或 3/8 内六角螺钉，按发动机厂家扭矩均匀对角锁紧。
燃气入口管路 M8×1.25 螺纹，啮合至少 10 牙，扭矩20 N·m。
阀体安装姿态：电磁铁轴线大于水平，电磁铁位置高于计量碟片；优先垂直向上进气安装，大幅延长寿命；远离排气管等高温部件。
接地：阀门本体接地端子可靠接大地。
线缆接头最后装配，锁紧滚花螺母。
现场无机械调节点，出厂已经调好。
安装后检漏：通入干燥空气 / 惰性气体，肥皂水检查法兰与接口泄漏；安静环境可以听到阀门工作 “滴答” 动作声响确认基础动作。
应用设计指南
1. 管路与歧管系统设计要点
SOGAV 尽量靠近进气阀，缩短连接管道；所有通往各缸阀门的供气支管长度必须完全相同；支管内径≥阀门进气孔径（94‑96 mm）；支管建议使用柔性管路，避免刚性焊接管路对阀体施加机械应力。
燃气总管容积足够，降低压力损失，抑制压力脉动；多点进气，防止多阀同时打开远端供气不足。
阀体安装开孔：孔径 95‑110 mm；孔径过小限流，过大无法保证碟片受力。
压差硬限制：阀门两侧最大允许压差 ΔP =150 kPa（1.5 bar），压差超过该值阀门无法开启。
控制系统必须同时控制进气歧管压力、燃气歧管压力，保证压差在允许区间。
禁止在进气歧管内增加过多气体分散装置，会节流并且滞留燃气。
2. 接线规范
根据搭配的控制器不同接线要求不同
搭配 Woodward In‑Pulse II / ECM3 控制器：双绞屏蔽电缆，屏蔽层仅控制器侧接地，SOGAV 端屏蔽不得接地，使用非接地型电缆格兰头。 线缆选型：
| 线缆长度 | 线径 |
|≤15 m |1 mm²（18AWG）|
|15‑25 m |1.5 mm²（16AWG）|
|25‑40 m |2 mm²（14AWG）|
搭配 LECM 控制器：无需屏蔽，使用每米≥30 扭的双绞线；线缆＜10 米屏蔽可以接 LECM；＞10 米屏蔽只在阀门本体端接地。
阀门本体接地端子务必接地。
3. 阀门选型流量计算公式
\(Ma:=Z \cdot \sqrt{\frac{k \cdot 2}{(k-1)} \cdot sg \cdot\left(P_{1}\right)^{2} \cdot\left[\frac{293.15}{\left(273.15+T_{g}\right)}\right] \cdot\left[\left(\frac{P_{2}}{P_{1}}\right)^{\frac{2}{k}}-\left(\frac{P_{2}}{P_{1}}\right)^{\left(\frac{k+1}{k}\right)}\right]}\)
Z=215（SOGAV‑250 阀常数）；Ma：燃气质量流量 g/s
k：比热比 Cp/Cv；sg：燃气相对空气比重；P1 上游绝对压力 bar；P2 下游绝对压力 bar；Tg 燃气温度℃
当 P2/P1＜0.544 发生壅塞，计算强制代入 0.544。
4. 系统安全
发动机停机后燃气歧管必须泄压；一旦检测泄漏，立刻停机吹扫燃料系统，确认泄漏源，阀门损坏直接更换。
维修、故障排查
阀门寿命影响因素：发动机转速、燃料杂质、过滤精度、温度、振动、驱动控制器、燃料含油（最低建议 2ppm 油含量，低于 2ppm 需要特殊涂层版本）、安装姿态。建议优先送回 Woodward 原厂检修；未经授权拆解会丧失全部质保。
故障四项测试（阀门拆下后按顺序执行），全部通过代表阀门本体无故障，问题在外部控制器、线缆、系统压差。
室温线圈电阻：1.1‑1.3 Ω；测量时补偿万用表表笔电阻。
线圈对地绝缘：接近无穷大；若低电阻，线圈对地短路，更换电磁铁组件。
线圈完整性检测
泄漏测试：入口施加 150kPa 压缩空气；泄漏流量＜2.83 m³/h（100SCFH）；泄漏大说明碟片损坏或者中间夹杂质。
电磁铁吸合力测试：110VDC、16A 限流电源；通电脉冲严禁超过 2 秒，两次脉冲间隔冷却一分钟；听到响亮 “爆响” 说明吸合力合格。
阀芯行程测量：通电‑断电测量碟片位移；标准行程0.49‑0.52 mm（0.0193‑0.0205 inch）；行程过小杂质卡滞；行程过大零件磨损。
外部故障点排查：阀门压差超过 1.5bar；线缆回路总电阻＞0.4Ω；线缆过热；连接器虚接。
技术规格
1. 环境参数
工作温度：两个型号系列分别‑20~+105℃ /‑20~+95℃；存储‑40~+70℃
防护等级 IP66；最大海拔 4000 m；湿度≤85% 无凝露；耐受盐雾、高压冲洗。
2. 性能指标
全开响应时间：最大 5 ms；全关响应时间：最大 5 ms。
关闭泄漏：小于稳态全开流量 0.25%。
燃料过滤：绝对精度 5 μm。
允许燃气压力：上游最高 4.5 bar 绝压；下游最高 3.0 bar 绝压；最大压差 1.5 bar。
抗回火冲击：高于燃气歧管压力 0.5 bar；超过 + 2bar 冲击可损坏阀门。
进气介质温度最高 80 ℃。

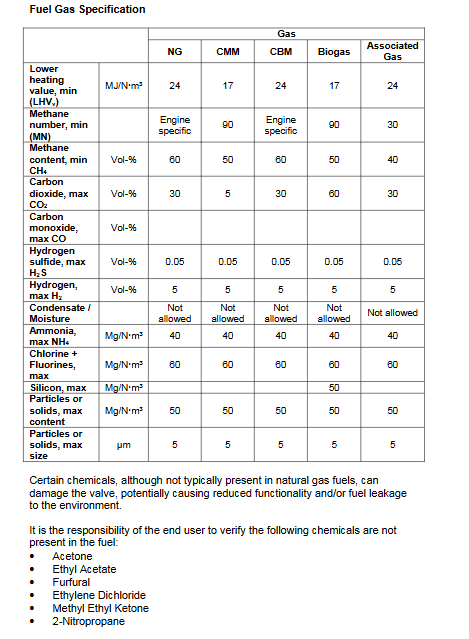

3. 燃料介质要求
支持天然气、煤层气、煤矿通风气、沼气、伴生气；限制硫化氢、氨、卤素、固体颗粒；固体颗粒最大尺寸 5 μm；禁止丙酮、醋酸乙酯等化学介质，会腐蚀损坏阀门。
电磁阀 EADC/EAP 额定解读
SOGAV‑250 必须采用两级脉冲电流驱动：Ip 吸合大电流、Ib 维持小电流。
EADC 等效平均直流电流：基于 I²R 发热，计算周期电流波形等效持续直流，不能超过铭牌额定值，防止线圈高温。
EAP 等效平均功率 = EADC² × Rc；Rc 为线圈最大高温电阻。
提供 EADC 计算公式、波形示意图、各型号线圈最大高温电阻表。
