TMEIC TMdrive‑30 / TMdrive‑P30 IGBT 逆变器 / 变流器操作手册
时间: 2026-10-26浏览次数：
TMEIC TMdrive‑30 / TMdrive‑P30 IGBT 逆变器 / 变流器操作手册
TMEIC TMdrive‑30 / TMdrive‑P30 IGBT 逆变器 / 变流器操作手册
设备分工
TMdrive‑30：IGBT 逆变器：接收直流母线，驱动交流异步电机，做调速传动；
TMdrive‑P30：IGBT 有源前端变流器（AFE）：将交流电转换为可控直流母线，提供回馈再生能力，作为公共直流电源供给多台 TMdrive‑30 逆变器。 整套装置为柜体式大功率传动系统，电压等级高，本手册聚焦安全操作、启停流程、规格、接口、通信、硬件结构、面板操作、故障与维护。
产品概述与规格
2.1 核心特点
硬件：大功率 IGBT 功率器件，PP7 电力电子专用 32 位处理器；支持两电平、三电平 NPC 拓扑。
TMdrive‑30 逆变器：全数字矢量控制，四象限运行；支持 PLG 脉冲编码器、旋转变压器 Resolver，无速度传感器矢量、V/f 控制；支持单机、双机并联 Twin‑drive；支持多电机并联（无传感器模式）。
TMdrive‑P30 有源前端：正弦 PWM 整流，输入功率因数可达 0.95 以上，抑制电网谐波；可将再生能量回馈电网，作为公共直流母线电源。
配套 PC 维护工具：完成参数设置、故障回溯 Traceback、调试分析。
丰富通信：TOSLINE‑S20（东芝光纤）、ISBus、DeviceNet、PROFIBUS‑DP。
2.2 控制模式对比（TMdrive‑30）
控制模式 要点
PLG 编码器矢量 速度响应 ωc 最大 60rad/s；精度 ±0.01% 数字指令；支持 R2 电机绕组温度补偿（需要 PT100）
Resolver 旋转变压器矢量 同样 60rad/s；支持 1×/4× 旋变
无传感器矢量（单机） 最低 1.8Hz，速度响应 20rad/s，精度 ±0.5%
无传感器矢量（多电机并联） 最低 5% 转速；电机参数、转动惯量必须一致；运行中允许增减电机负载（有限条件）
V/f 控制 无速度反馈，具备滑差补偿，电流限制 0‑400%
TMdrive‑P30：电压控制 + D‑Q 轴电流控制，带 VSC 电压饱和抑制、RCV 无功电流控制选件。
2.3 功率额定
TMdrive‑30 逆变器：1500kVA、2000kVA；Twin 双机型 3000/4000kVA，直流母线 1800Vdc。
TMdrive‑P30 AFE 变流器：单机 1700kW；双机 2×1700kW；AC 输入 1100V±10%；输出直流最高 1800Vdc；输出能力随输入电压线性下降。
过载能力：支持 60s 短时过载：150%、175%、200%、250%、300% 等级。
2.4 全套保护功能
分为硬件直接关断 IGBT、软件故障两种，故障分为重大故障停机、中等故障、报警。
电流类：交流过流 OCA、IGBT 直通短路 OCD；5/20 分钟有效值过载 OL5/OL20；限流计时器 CL_T；低频堵转 STALL。
电压类：直流过压 OVP、欠压 UVP。
速度保护（逆变器）：超速 OSS、频率超限 OSS_FO；速度传感器故障 SP_ERR。
硬件设备保护：风扇故障、IGBT 散热器超温 OH_T；各类熔断器熔断；CPU 看门狗故障；门联锁 P_SW；外部安全联锁 UVS。
电机保护：电机过热 M_OH；电机测温传感器故障；电磁制动器故障 BR_F。
P30 变流器独有：预充电故障 PRE_F、接地检测 GR。
手册提供完整故障代码表，故障详情查阅参考手册6F3A4791。
2.5 型号编码
TMdrive‑30 示例VT35JC152：VT35=TMdrive‑30，J 日本规格，C 电压等级，152 代表 1500 框架。
TMdrive‑P30 示例VT3GJC202：VT3G=TMdrive‑P30，202 代表 2000 框架（1700kW）。
硬件接口
3.1 电源与接地
TMdrive‑30：只接收外部公共直流母线（2×900Vdc）；控制电源 200/230VAC。
TMdrive‑P30：交流主输入 1100VAC，控制电源 200/230VAC。
接地系统严格区分：主功率接地 EHT、控制接地 ED；分开接地汇流排，C 型接地，接地电阻≤100Ω；电机电缆屏蔽两端接地。
3.2 电机与速度传感器（TMdrive‑30）
电机接线：不允许调换电机动力电缆来修改转向；转向完全依靠参数$CS_MOTOR_RPM设置，改参数后需要重启控制电源生效。
PLG 差分编码器：频率上限 10kHz；板卡型号 ARND‑3120A。
Resolver 旋转变压器：支持 1×/4×，推荐多型号多摩川旋转变压器；专用电缆；板卡 ARND‑3120B。
无传感器矢量：无脉冲输出；低速性能受限；电机更换后需要重新整定参数。
电机温度检测：支持 ST‑3A 1kΩ 铂电阻；PT100 需要外接选件 RTD 单元 Weidmüller WTS4 PT100/3V。
3.3 I/O 接口
P‑I/O 硬件开关量：8 路光耦 DI；多路 DO；DI0 固定分配外部安全联锁 UVS；其余 DI/DO 可以通过参数自由映射内部序列状态字。
模拟量输入 AI：2 通道，±10V /4‑20mA 跳线选择，12 位 ADC；支持增益、偏移软件整定。
模拟量输出 AO：通用 3 路 AO；测量 D/A 5 路；可映射转速、转矩、电流等内部变量。
3.4 多类通信接口（扫描 Scan + 报文 Message 两种传输模式）
Scan：周期性实时交换控制字、设定值、反馈；Message：非周期，上传故障回溯、参数读写。
总线类型 板卡型号 关键参数
TOSLINE‑S20（东芝光纤） ARND‑8213/8217 F07/FC 光纤接头；支持驱动‑驱动主从数据交换
ISBus ARND‑8204A RJ45；最大 32 站，5Mbps
DeviceNet ARND‑8127A 支持 4W/4W、4W/10W 模式
PROFIBUS‑DP V0 ARND‑8130A PROFIDRIVE 行规；模式 4（通用 6 字）/ 模式 5（序列位模式）
通信机制要点：
Heartbeat 心跳 HB 信号，主从互相收发，心跳不翻转判定通信故障 TL_F3；
定义 SERSEQDATA 输入序列字、SSEQ_OUT 输出序列字，包含急停 QSTOP、启动 EXT、联锁 IL、就绪 READY、FAULT 故障、ALARM 报警、使能等 bit；
支持主从驱动数据交互（仅 TOSLINE‑S20），用于主从负荷平衡、张力控制；
故障：TL_F1 本机 CPU 故障、TL_F2 初始化错误、TL_F3 总线通信故障、TL_F4 驱动间通信故障。
3.5 驱动拓扑主回路
TMdrive‑30 逆变器拓扑：两电平、三电平 NPC；单机 1500/2000kVA；Twin 双机并联 3000‑4000kVA。
TMdrive‑P30 有源前端：两电平、三电平；单机 1700kW；双机并联。
控制回路：速度环 ASPR/ASR；转矩 / 电流 D‑Q 轴解耦控制；张力控制选件；自动弱磁；点动 JOG；紧急运行模式 E‑HOLD。
柜体结构与操作面板

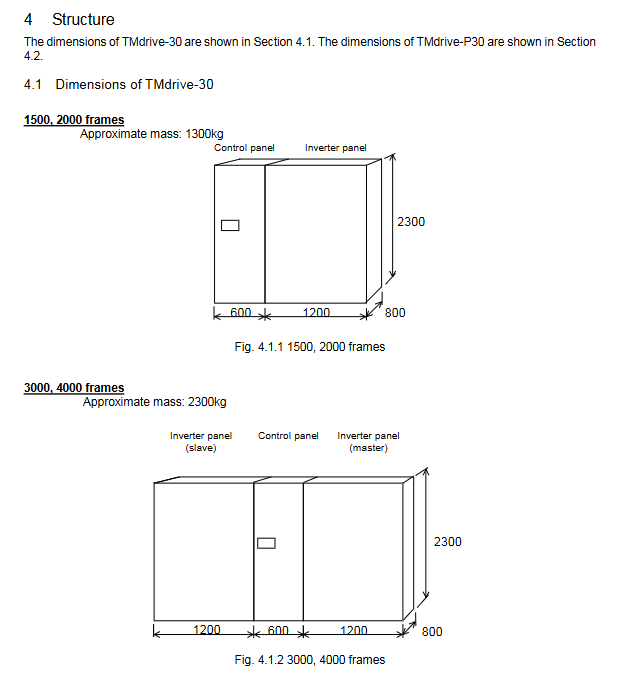

柜体尺寸：整机高度 2300mm；不同框架宽度不同；整机重量 1300~2600kg，前开门维护。
本地操作面板
5s：调取第一故障 FI 记录
10s：测试显示
15s：软件复位（带电初始化，不需要断总电源）
20s：执行完整软件复位
3 位七段数码管；READY（绿）、RUN（绿）、ALARM/FAULT（红）；FAULT‑RESET 按键；面板联锁开关；TOOL 以太网调试口。
显示模式循环切换：设备型号软件版本→运行数据显示（转速、电流、功率）→准备状态 PI‑（显示不满足条件代码）→FI 第一故障记录。
按键长按功能：
救援 Relief 模式：上电同时按住 FAULT‑RESET，当网络参数损坏，PC 工具无法连接时，进入救援模式修改网络配置；显示代码 998/999。
维护
日常点检：运行声音、风扇、温度、指示灯；
定期维护：主回路、控制板卡清洁；检查柜体结构；
建议更换周期：冷却风扇 3 年；电解电容 7 年；电源单元 7 年；熔断器 7 年。
严禁私自硬件修改；设备移动、报废遵循当地电气危废处理。
参数管理与故障恢复

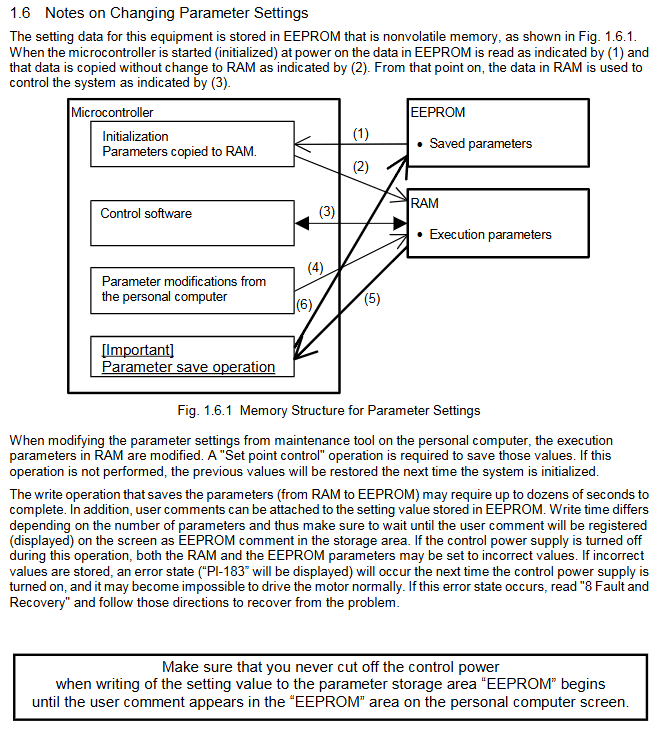

参数存储：EEPROM 非易失；RAM 运行；修改参数必须保存，否则断电丢失；
故障处理：读取 Traceback 回溯记录；硬件故障更换单元 IPU；参数损坏从 PC 维护工具重载备份参数。
