TDK‑Lambda Alpha‑400（CA400）开关电源安装说明
时间: 2026-10-26浏览次数：
TDK‑Lambda Alpha‑400（CA400）开关电源安装说明
TDK‑Lambda Alpha‑400（CA400）开关电源安装说明
环境、绝缘、安全认证
环境条件
项目 参数
工作温度 0~50℃；＞50℃至 65℃按 2.5%/℃降额（此区间无认证覆盖）
存储温度 -40 ~ +70℃
湿度 5‑95% RH，无凝露
海拔 工作‑200~3000 m；存储‑200~5000 m
防护等级 IPX0；I 类保护；重量约 2kg，视配置不同
介电耐压
原边‑地：2.25‑2.35 kVDC
原边‑变压器铁芯 / 原边‑副边：4.25‑4.35 kVDC（安装 Y 电容时不可做此项测试，会损坏 Y 电容）
输出互相之间 / 输出对地：500 VDC
安全认证
UL60950‑1、UL62368‑1、CSA；CE、UKCA；CB；带 LL/TL/RL 滤波器版本支持 IEC60601‑1 医疗认证。 内置保险丝 F1：5×20 mm，F10AH/250V。
型号编码规则
Alpha400 = CA400，编码分段：基础型号 +输入滤波器 +风扇类型 +输出模块 +功能选件
输入滤波器后缀
TL：极小漏电流；RL：低漏电流；LL：极低漏电流（医疗常用）；ML：中等漏电流；A：A 类输入；无后缀：B 类输入滤波器
风扇选项
LSF：低速风扇；RA：反向风向风扇；QF：静音风扇
输出模块：@单输出 / @/@双输出最多 5 个 23 mm 槽位；部分模块（A,AA,F,G,J,K,R,S,T）占用2 个槽位，其余占 1 槽。模块包含 A/AA/B/BB/C/D/E/EB/EQ/F/G/H/J/K/L/M/N/P/Q/R/S/T/U/W/Z，每个模块对应固定电压、电流、安匝 AT 参数。
功能后缀选件
MF/MFE：电源失效检测；MFU：无绑定输出的电源失效；MFV：适配 VME 总线电源失效；
PA：模块并联均流 + Module‑Good 信号；
PP：并联限流；
IN：输出禁止信号；
RP：远程调压（仅≤16V 模块可用，18V 以上模块不支持）；
B/S：空白占位槽。
电气输入输出规格
交流输入：90‑264 VAC，47‑63 Hz；最大输入电流 7A；浪涌电流＜50A。
整机功率约束（两项条件必须同时满足）① 全部模块功率总和≤400W； ② 全部模块安匝 AT 总和≤80AT；
特殊配置会进一步降额：
A/AA/R/T 模块、垂直向下出风：最大 350 W；
F 模块，风扇在顶部垂直安装：最大 375 W；
LSF 低速风扇：300 W / 60AT，禁止风扇在上的垂直安装；
RA 反向风扇：300 W /60AT，禁止垂直安装。

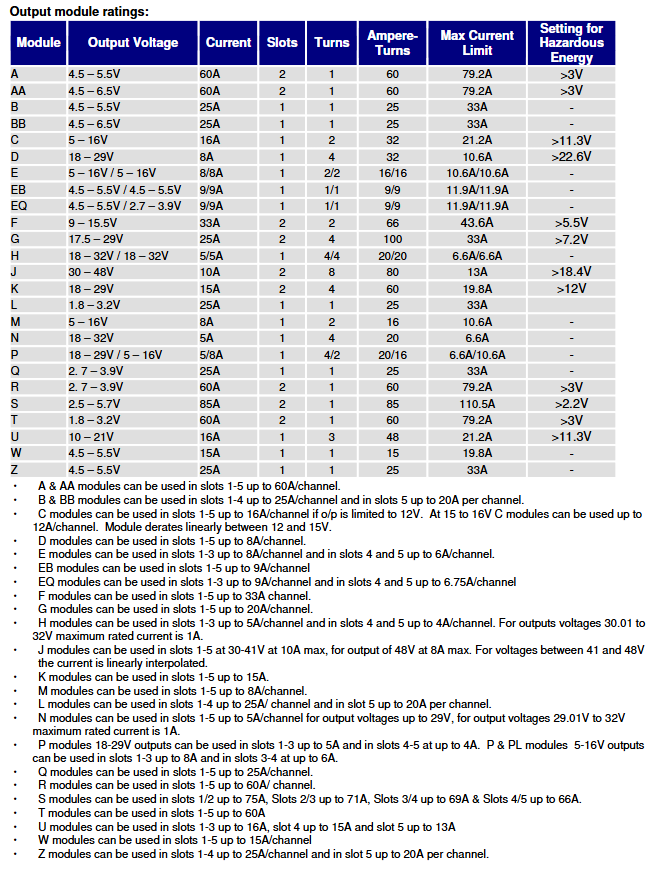

输出模块参数表手册完整给出每一种模块 (A‑Z)：输出电压范围、额定电流、占用槽位、匝数、AT 安匝、限流值、危险能量阈值，同时给出不同槽位下模块的降额规则，同一模块放在 5 号槽电流会进一步降额。
输出串联重要限制（SELV/ES1‑ES3 危险能量分级）
输出串联后总直流电压最大160 Vdc；
不符合 SELV 条件的输出，整机必须做物理防护，防止误触碰；
副边匝数≥2 的非接地输出，单故障条件会突破 SELV 限值。
过压保护 OVP：电压调超范围会触发 OVP，全部输出关断；复位方法：调回正常电压，断开交流输入 30 秒。
远程感测降额：启用 Remote‑Sense 时，不同模块输出电压会损失 0.5V‑1.0V 压降。
7. 端子规格
交流输入：6.3 × 0.8 mm 镀锡黄铜快接端子，15A；匹配 AMP 系列快插连接器。
输出端子：
6.35 mm 快接端子：15A；
9.5 mm 快接端子：32A；
M5 螺丝端子：最大 100A，推荐扭矩2.4‑2.6 Nm。

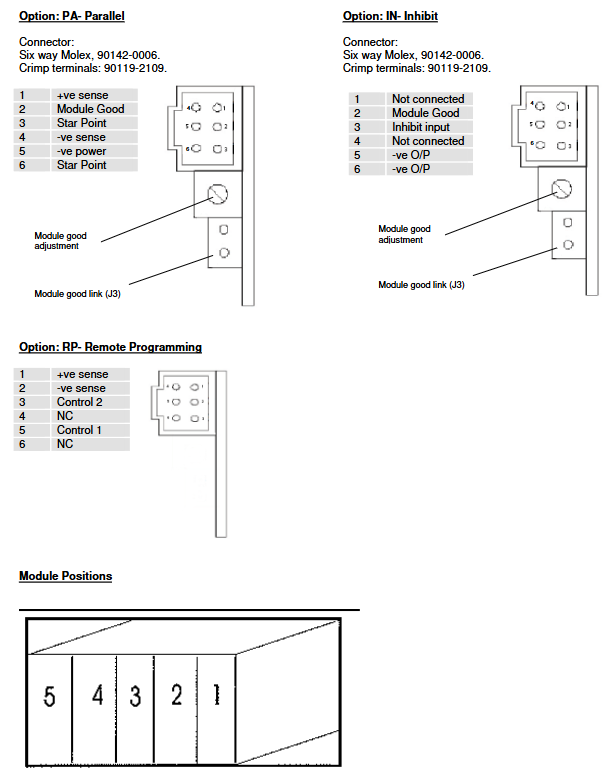

硬件选件接口定义
MF 系列（电源失效检测）6 路 Molex 连接器：包含 + 5V 辅助电源、0V、Power‑Fail 电源失效信号、Inhibit 禁止输出等，不同子型号 MF/MFE/MFU/MFV 引脚定义不同。
PA 并联均流选件：Module‑Good 模块正常信号、远端采样、星型参考点。
PP 并联选件：并联限流、采样。
IN 禁止输出选件：外部硬件关闭输出。
RP 远程编程：外部模拟信号调整输出电压。
图纸内容
手册附带整套 PCB 布局图纸：主基板、变换器垂直板、单模块 PCB、双模块 PCB、Twin 双输出、J 模块、L 模块、S 模块、T 模块 PCB；包含各类连接器端子图；整机机械尺寸图纸：M4 固定孔，螺钉最大旋入深度 4.5mm。
