Stucke GROUP SYMAP® 系列数字保护继电器产品总体架构SYMAP 内部搭载3 颗互相监视的微处理器，看门狗自监控，关键功能双冗余；可选 CMA1
Stucke GROUP SYMAP® 系列数字保护继电器
产品总体架构
SYMAP 内部搭载3 颗互相监视的微处理器，看门狗自监控，关键功能双冗余；可选 CMA198 独立短路保护板，整机失电情况下仍可实现短路保护。
内置小型 PLC，实现联锁逻辑；
最多控制5 台主断路器，包含分合闸、状态显示、逻辑闭锁；
模拟 / 数字 I/O 可对接开关柜；丰富串行总线对接上位监控系统；
事件、故障录波非易失存储，断电数据不丢失。
两大硬件产品家族

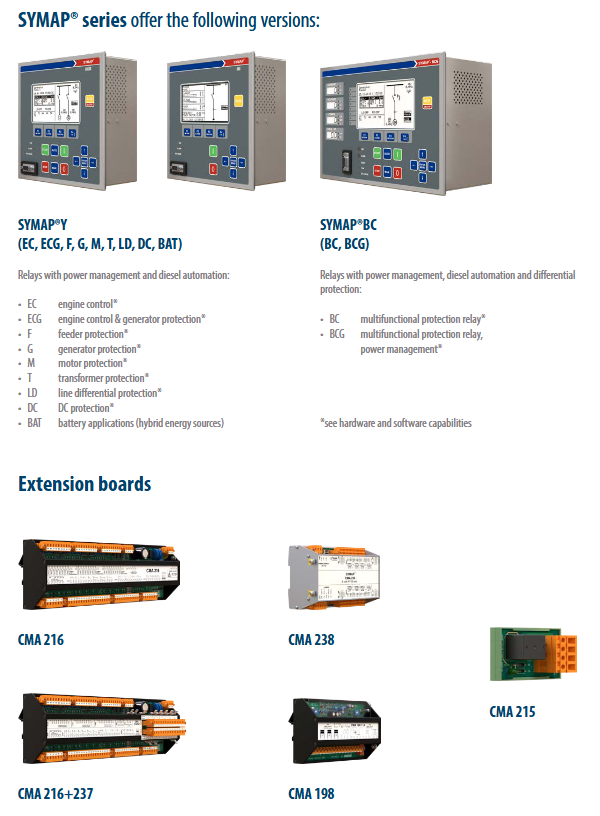

SYMAP‑Y 系列（尺寸 192×192×103 mm，重量 2.3 kg） 型号：EC (发动机控制)、ECG (发动机 + 发变组保护)、F 馈线保护、G 发电机保护、M 电机保护、T 变压器保护、LD 线路差动、DC 直流保护、BAT 混合储能电池应用。
SYMAP‑BC / BCG 系列（尺寸 279×192×146 mm，重量 5 kg） BC 多功能保护；BCG 增加功率管理、柴油机组自动化能力；I/O 容量更大，支持扩展板卡。
前面板防护 IP54；后背接线端子 IP10。 供电选择丰富：12‑36 VDC /36‑72 VDC /80‑300 VDC /60‑230 VAC；整机功耗＜30W；工作温度‑20~+70℃。
人机界面 HMI
大尺寸图形 LCD，测量值与一次主接线图同屏显示，无需翻页切换；配套状态 LED 指示灯（TRIP 跳闸、ALARM 报警、READY 就绪、COM 通信、SYS.CHECK 系统自检）。
4 个热键 F1‑F4：
Meters：电量测量、有功 / 无功电度、运行小时计数；
Alarms：当前报警、事件日志、闭锁信息；
Process：同步并网信息、电机热积累、断路器操作计数；
Breaker Control：最多 5 个断路器控制。
操作方式：前面板按键本地组态；或者笔记本电脑通过前面板 RS232 口下载上传参数，参数可批量复制到多台同型号装置，无需厂家工程师现场调试。
安全：参数、断路器操作受密码权限保护；本地手动操作时，预先编写的联锁逻辑仍然保持生效。
按键：方向导航、ACK 确认、START/STOP、AUTO 自动 / MAN 手动、分闸 0、合闸 I。
I/O、扩展板卡

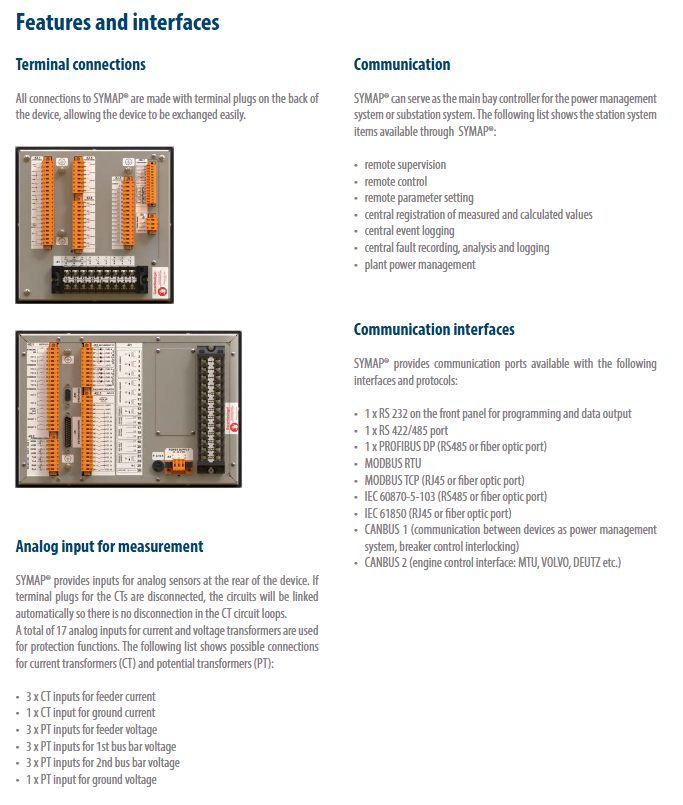

模拟量输入（CT/PT）共 17 路互感器输入
3 路馈线 CT、1 路接地 CT
3 路馈线 PT、3 路 Ⅰ 段母线 PT、3 路 Ⅱ 段母线 PT、1 路接地电压 PT
CT 端子拔出会自动短接 CT 回路，防止 CT 开路高压危险。
可选扩展板 CMA 系列（整机只可同时插一块扩展板）
板卡型号 功能说明
CMA216 数字 I/O：Y 机型 18DI+18DO；BC/BCG 机型 24DI+24DO
CMA216+237 在 CMA216 基础上增加 8AI+8AO
CMA238 8 路模拟输入 AI
CMA215 大电流继电器板，输出可达 40A，直接驱动电磁阀启停
CMA198（安全冗余） 无源、独立于主机的短路保护板，整机失电仍然动作。分 A/B/C 版本，适配 1A/5A 二次 CT，不同短路整定倍数
通信接口（标配 + 选件，支持海工船舶主流协议）
RS232（前面板，调试、参数下载）
RS422/RS485
PROFIBUS‑DP（铜缆 / 光纤）
Modbus‑RTU、Modbus‑TCP (RJ45 / 光纤)
IEC 60870‑5‑103（RS485 / 光纤）
IEC61850（RJ45 / 光纤，KEMA 认证）
CANBUS1：装置之间互联、断路器联锁；
CANBUS2：发动机 ECU 接口，适配 MTU、VOLVO、DEUTZ 柴油机。
保护功能（ANSI 标准）
支持大量 ANSI 保护元件，不同型号子集不同，核心包括： 过流 50 瞬时 /51 反时限、接地故障 50G/51G；过压 59、欠压 27；频率 81；失磁 40；热过载 49；逆相 46；方向过流 67；断路器失灵 50BF；失步 78S；自动同期 25；检同步；差动保护 87G 发电机、87T 变压器、87LD 线路差动；故障定位、重合闸 79、电压抑制过流 51V、转子过激磁、断线监视等。
控制与功率管理（BCG/ECG 重点能力，船舶 DP 动力定位系统可用）
最多 5 台断路器间接控制、完整联锁逻辑；内置简易 PLC 事件生成器。
发电机功率管理：负荷分配、非对称负荷控制、功率因数调节；大用户卸载、优先跳闸管理；黑启动 / 失电管理；依据负荷自动启停机组。
柴油发动机控制：转速、调速器控制；支持磁拾取 MPU 转速采集。
记录与诊断
保护事件历史：最多 1000 条带时间戳记录，FIFO 溢出覆盖。
总事件历史：最多 5000 条事件，断电不丢失，可上载 PC 分析。
可选数据记录仪 Data Recorder：可记录 AI/DI/DO；支持预触发（记录故障发生前数据）；可自定义采样点数、记录时长、触发启动 / 停止条件。
整机自诊断：ROM/RAM/EEPROM 内存、模拟基准电压、跳闸线圈监视、柜内温度、断路器操作寿命统计、开关量断线 / 短路检测。
典型应用场景
船舶、海上平台：发电机保护、DP 动力定位系统功率管理、柴油机组自动化；
陆用电站：柴油 / 燃气发电机组、母线保护、变压器、馈线、混合储能系统；
高低压开关柜综合保护测控一体化装置。
