Softing CAN‑AC2‑PCI PCI 总线 CAN 通信接口板卡

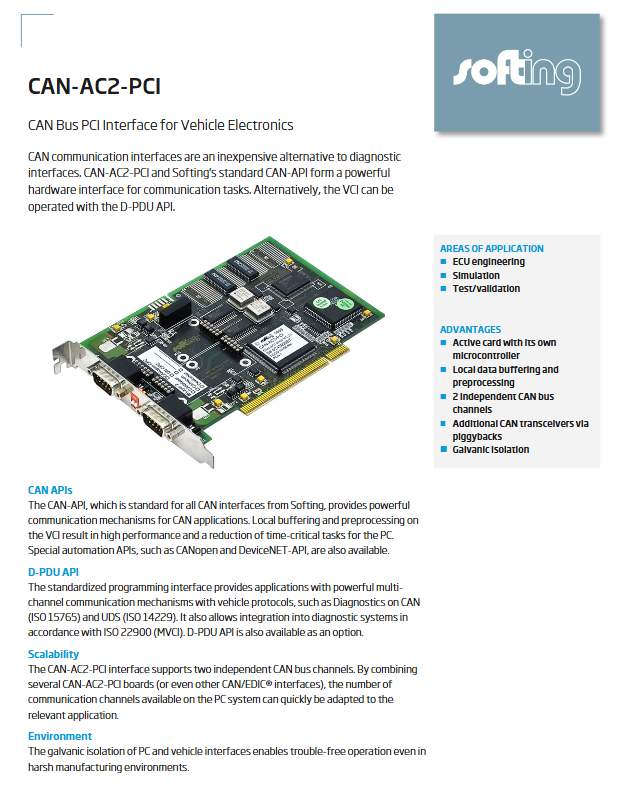

CAN‑AC2‑PCI 是 Softing 公司面向汽车电子领域的PCI 总线 CAN 通信接口板卡，用于 PC 与 CAN 总线之间数据交互，配套 Softing 标准 CAN‑API，也可选用 D‑PDU API，用于 ECU 工程开发、仿真、测试验证场景。

主要应用领域

ECU（汽车电子控制单元）工程研发

CAN 总线仿真

车载电子的测试与验证

核心优势

自带独立微控制器的主动式板卡：板载 MCU，具备本地数据缓存、预处理能力，把实时性要求高的任务从 PC 主机卸载，提升整体通信性能。

两路完全独立 CAN 总线通道；可通过选配 piggyback 子板扩展额外 CAN 收发器，软件切换收发器。

电气隔离：PC 侧和车辆 CAN 接口之间做 ** galvanic isolation（电气 /galvanic 隔离）**，恶劣的工厂生产环境下也可稳定工作，避免地环路干扰。

通道可扩展（可伸缩性）：一台 PC 可插入多块 CAN‑AC2‑PCI 板卡，也可搭配 Softing 其它 EDIC 系列 CAN 接口，快速扩展 CAN 通道数量。

两套可选上层软件 API

Softing CAN‑API（标配）：Softing 全系列 CAN 接口通用 API，提供完备 CAN 通信机制；同时可支持 CANopen、DeviceNET 专用自动化 API。

D‑PDU‑API（选购件）：标准化编程接口；支持汽车协议：ISO 15765（CAN 诊断）、ISO 14229（UDS 统一诊断服务）；兼容 ISO 22900（MVCI）诊断系统集成标准。

硬件技术参数

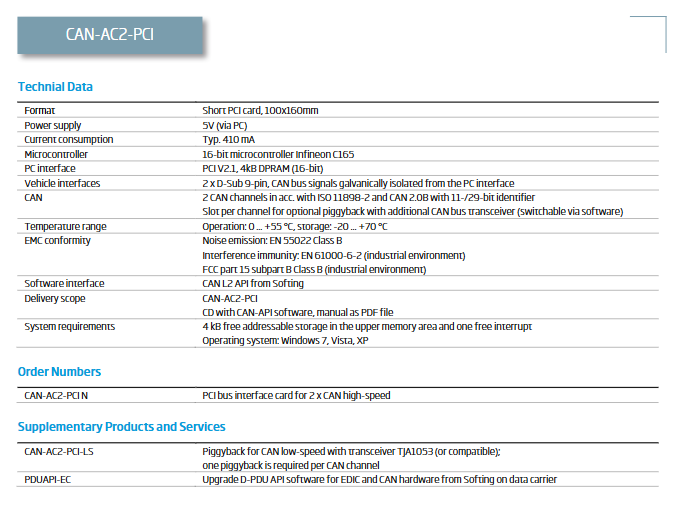

项目参数

板卡规格短 PCI 卡，尺寸 100 × 160 mm

供电由 PC PCI 插槽提供 5 V；典型功耗 410 mA

板载 MCU 英飞凌 C165 16 位微控制器

PC 主机接口 PCI V2.1；4 KB 16‑bit 双端口存储器 DPRAM

车辆 CAN 接口 2 路 D‑Sub 9 针；CAN 与 PC 侧电气隔离；每个通道预留 piggyback 子板插槽

CAN 协议遵循 ISO 11898‑2；支持 CAN2.0B，支持 11 位标准帧、29 位扩展帧 ID

工作温度 0 ~ +55 ℃；存储温度‑20 ~ +70 ℃

EMC 电磁兼容发射：EN 55022 Class‑B；抗扰：EN 61000‑6‑2 工业级；FCC Part15 subpart B Class‑B

软件与系统条件

标配软件：Softing CAN L2 API；光盘包含 CAN‑API 软件、PDF 版手册。

系统资源需求：上位机需要 4 KB 上位内存空闲寻址空间，占用 1 个可用中断。

支持操作系统：Windows 7、Vista、Windows XP。

供货清单

CAN‑AC2‑PCI PCI‑CAN 板卡硬件本体

CD 光盘：CAN‑API 软件包 + PDF 版手册

选件 / 订货产品

CAN‑AC2‑PCI‑LS：低速 CAN piggyback 子板，搭载 TJA1053（或兼容）收发器；每个 CAN 通道需要单独配置一块 piggyback 子板。

PDUAPI‑EC：软件升级包介质，为 Softing EDIC/CAN 硬件增加 D‑PDU‑API 授权。
