Siemens SIMATIC C7‑623 / C7‑624 控制系统
时间: 2026-10-26浏览次数：
Siemens SIMATIC C7‑623 / C7‑624 控制系统
Siemens SIMATIC C7‑623 / C7‑624 控制系统
产品总览
硬件差异
C7‑623：4 个软按键 F1‑F4；显示屏 4×20 字符；
C7‑624：8 个软按键 F1‑F8；显示屏支持更多字符模式。
内部架构：设备内部包含C7‑CPU（PLC 控制器）与C7‑OP（操作面板），二者通过内部 MPI 总线通信，各自占用独立 MPI 节点地址。
核心能力
支持 STL、LAD 梯形图编程，运行 S7‑300 用户程序；
自带集成数字量、模拟量、通用输入；
使用 ProTool / ProTool‑Lite 开发面板人机画面；
可外接打印机输出报警报文；
通过 IM361 接口扩展标准 S7‑300 信号模块 SM、功能模块 FM、通信处理器 CP。
所需软件工具：STEP7（PLC 编程）、ProTool/Lite（HMI 组态）；PG/PC 编程器，MPI 通信电缆。
可外接部件：IM361 扩展机架、S7‑300 各类模块、其他 S7‑300/400 CPU、OP 操作面板、RS485 中继器、打印机。
机械安装
安装形式：控制柜柜门嵌入式安装；开孔尺寸 DIN43700：230.5 × 158.5 mm；面板厚度允许 1‑4 mm；配备密封垫圈保证防护。
散热间隙：设备四周需要预留空隙：上下 50 mm、左右 70 mm，避开阳光直晒。
配件清单（出厂自带）：设备本体、按键标签条、备份锂电池、接地排、屏蔽夹、密封件、4 个固定支架。

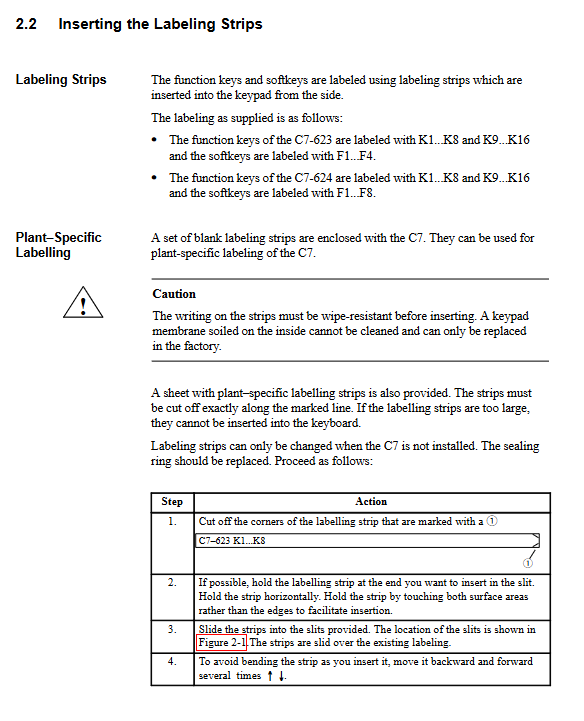

标签条：可替换空白标签条实现现场自定义按键文字，必须设备拆下后更换。
连接器编码防错：使用编码钥匙，防止 I/O 插头插错位置。
扩展机架：本机集成 IM360，使用 368 系列 IM 电缆连接外部 IM361，扩展 S7‑300 机架。
时钟系统：具备主时钟，依靠备份电池保持断电时钟；CPU 内置运行小时计数器，通过 SFC 系统功能读写。
LED 状态指示灯：硬件故障、电池故障、5V 电源、RUN/STOP 等状态指示。
设备初始化清除操作
清除 OP 面板：断电，按住特定按键再上电，HMI 配置全部清空；
清除 CPU（MRES 存储器复位）：面板系统菜单进入 CPU 模式，执行 MRES 复位；清除工作内存，从 Flash 重载用户程序。
电气安装与 EMC 抗干扰
供电：外部24 VDC SELV 安全特低电压供电；功能接地端子，要求≥4 mm² 线缆接机柜保护地。
全部 I/O 接口
数字输入 DI、数字输出 DO；
模拟输入 AI（4 通道）、模拟输出 AO（1 通道）；
4 路通用输入 Universal Input；
V.24 串口（接打印机）；
MPI 多节点通信口；
IM 扩展接口。
EMC 抗干扰布线规则
模拟、数字信号全部使用屏蔽双绞线；
屏蔽层优先两端接地；存在地电位差时改为单端接地；
信号线与动力电缆分隔敷设，间距≥50 cm；
机柜内干扰器件布置在机柜底部，接地排靠近线缆入口；柜体柜门、金属构件多点短接保护接地。

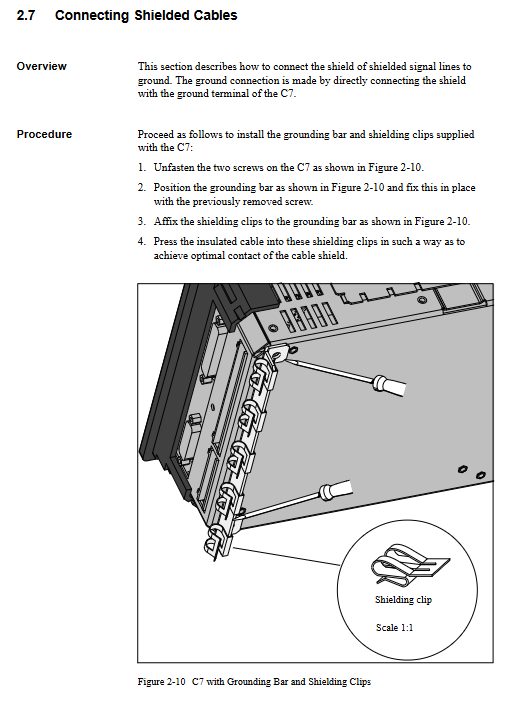

屏蔽接线方式：使用设备自带接地排 + 屏蔽夹，把电缆屏蔽压接在屏蔽夹上。
I/O 接口硬件参数
1）数字量 DI/DO
数字输入 DI：16 路，24VDC，成组隔离；可接开关、两线制接近开关。
数字输出 DO：16 路，24VDC；单通道 0.5A；每组最大 4A（20℃），高温下降至 2A；电隔离；上电瞬间会输出短暂脉冲；支持电磁阀、直流接触器；感性负载内部限压保护；具备短路电子保护。
面板自带系统功能，可以直接在屏幕上查看 DI/DO 二进制状态，无需编程器。
2）模拟量 AI / AO
模拟输入 AI：4 通道，12 位含符号位；隔离；支持‑10V 电压、±20 mA、4‑20 mA；4‑20mA 模式支持断线诊断；转换时间 2.5ms，基本误差 ±1% 满量程。
电流测量需要把 AI‑U 与 AI‑I 引脚短接。支持隔离 / 非隔离变送器接线，文档提供完整接线原理图。
模拟输出 AO：1 通道，12 位含符号；可配置电压输出（±10V）或电流输出（±20mA /4‑20mA）；电气隔离；带组故障诊断。
3）通用输入 Universal Input
共 4 路 DI‑X1~X4，软件可切换功能：普通数字输入、中断输入、计数器、频率测量、周期测量；X3 支持频率 / 周期采集；计数范围 0‑16777215。
MPI 多点接口网络配置
C7 波特率固定187.5 kbit/s；C7 设备内部占用两个 MPI 地址：OP 默认 1，CPU 默认 2，编程器 PG 默认 0。
网络规则
网络所有节点 MPI 地址不能重复；全网 “最高 MPI 地址” 参数设置必须一致；
单段 RS‑485 网段最多 32 节点；超过使用RS485 中继器扩展；最多串联 9 个中继器；
总线物理两端的总线接头必须打开终端电阻；开启终端电阻的节点必须保持上电；
维护 PG 可通过支线（spur line）接入网络，支线长度受限。
硬件部件：PROFIBUS 屏蔽总线电缆、两种 9‑Sub 总线连接器（带 / 不带 PG 编程口）、RS‑485 中继器；文档详细图解总线接头剥线、接线、垂直 / 斜向出线设置。
CPU‑CPU 通信：C7‑CPU 支持最多 4 个全局数据 GD 通信回路，和其他 S7‑300/C7 交换全局数据。
PG / 编程器连接
两种接入方式：
固定接入：PG 作为网络节点直接串入 MPI 总线；
维护临时接入：通过支线接到带编程口的总线连接器；
现场未知网络地址时，PG 设置 MPI 地址 0，最高地址设 126，扫描网络识别所有站点。
维护章节
备份锂电池更换：必须设备带电状态更换电池，否则 RAM 保持数据丢失；建议每年更换；锂电池属于 9 类危险品，禁止充电、挤压、钻孔、高温；存储最长 5 年。
整机替换：更换 C7 前，确保程序、HMI 项目已经备份在 PG，新设备执行存储器复位后下载项目。
通用技术规格
环境条件
工作温度：垂直安装 0‑50℃；45° 斜装 0‑45℃；
存储运输‑20~+70℃；湿度 5‑95% 无凝露；
振动、冲击满足 DIN IEC68‑2 系列标准；
电磁兼容：ESD 静电、脉冲群、浪涌、射频辐射抗扰度指标；满足 CE；拥有 UL、CSA、FM 认证（Class I Div.2 危险场所）。
电源硬性要求：全部 24V 供电必须使用 SELV 安全特低电压。
机械指令提示：C7 控制器不属于机械设备本体，设备制造商需要按 EN60204‑1 完成整机机械指令合规。
ESD 静电防护规范
说明静电敏感器件 ESD 损伤特点：很多损伤不会立刻显现，长期运行后失效；
操作措施：人员接触器件前释放静电，使用接地腕带、防静电工作台；禁止触碰引脚；器件存放于导电防静电包装；测量工具必须接地。
