Foxboro DCS Compact 200 系列 16 槽水平基座 RH916RB
时间: 2026-10-26浏览次数：
Foxboro DCS Compact 200 系列 16 槽水平基座 RH916RB
Foxboro DCS Compact 200 系列 16 槽水平基座 RH916RB
产品概述
RH916RB 为16 槽水平安装基座，仅适配 Compact200 系列 FBM 现场总线模块，不兼容标准 200 系列 FBM。
安装方式：仅支持水平 DIN 导轨安装；选配套件 P0930AS 可安装于 19 英寸标准机架。
支持单工、冗余 Compact FBM 模块；无源背板提升系统可靠性。
用于 DCS 系统 I/O 子系统，可与标准 200 系列基座混合组网。
主要功能特点
共 16 个 Compact200 FBM 模块插槽；
冗余 2Mbps Module Fieldbus（模块现场总线，HDLC 串行总线）；
主、副两路 24V DC 冗余电源输入；
现场 I/O 连接器，对接现场信号端子组件；
冗余模块对需要配置独立冗余适配器；
DIP 拨码开关用于设置基座 ID；
热扩容能力：具备冗余 A/B 总线条件下，系统不停机即可向现有基座链新增 Compact / 标准 200 系列基座；
无源背板设计，提高系统可靠性。
模块寻址 Letterbug（6 字符标识）
Compact200 基座上 FBM 模块没有物理 letterbug 标签，软件地址由基座 ID 拨码 + 模块物理位置共同生成。
基座 DIP 开关设置基座编号：0&1 或者 2&3；
16 个槽位分为前后各 8 个槽：前 8 槽使用第一个基座号，后 8 槽使用第二个基座号；
6 字符 letterbug 前 4 位在同一基座链全部模块共用；第 5 位取自基座编号，第 6 位取自槽位内部 1‑8 位置号。
详细算法参考手册 B0400FA《Standard and Compact 200 Series Subsystem User’s Guide》。
基座链混合配置规则
Compact200 基座只能放在整条基座链的最前端（0&1）或者最后端（2&3），不能放在标准 200 基座中间；
整条 200 系列基座链最多承载32 个 FBM 模块；
三种组网模式：仅 Compact200 基座；Compact 在链首；Compact 在链尾。

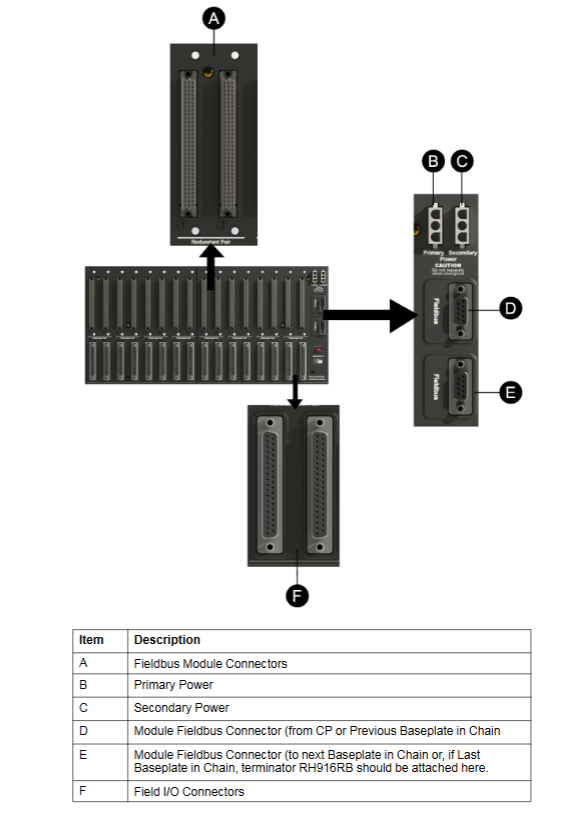

硬件接口与互联
接口定义
A：FBM 模块连接器；
B：主电源输入；
C：副电源输入；
D：模块总线输入（来自控制器 CP 或者上一个基座）；
E：模块总线输出（连接下一个基座；链的末端必须接终端器 RH916RB）；
F：现场 I/O 信号连接器。
模块现场总线 Module Fieldbus
FCM2F2：2 km；FCM2F4：4 km；FCM2F10：10 km；最多两级串联 FCM2F10 总距离可达 20km；
冗余配置成对使用 FCM2F；非冗余只用单块。
速率：2Mbps HDLC，A/B 冗余；
使用屏蔽双绞线；单段基座之间电缆 0.125‑60 m，总线总最大长度 60 m；
光纤扩展：通过 FCM2F2/FCM2F4/FCM2F10 光纤模块实现总线光纤延伸；
电源输入
冗余 24 V DC 电源，允许 + 5%/-10%；
兼容电源型号：FPS480‑24、FPS400‑24、FPS240‑24、FPS120‑24；
电源电缆允许长度 0.4~2.1 m。
现场回路：按照手册 B0400FA 安装时现场回路属于Class2 非引燃回路。
模块布置规则
非冗余 FBM：可以放置在任意空闲槽位；
冗余 FBM 模块对：必须占用相邻奇偶配对槽位，并配套安装冗余适配器；
模块支持热插拔：拆装 FBM 无需断开现场端子电缆、电源、通信电缆。

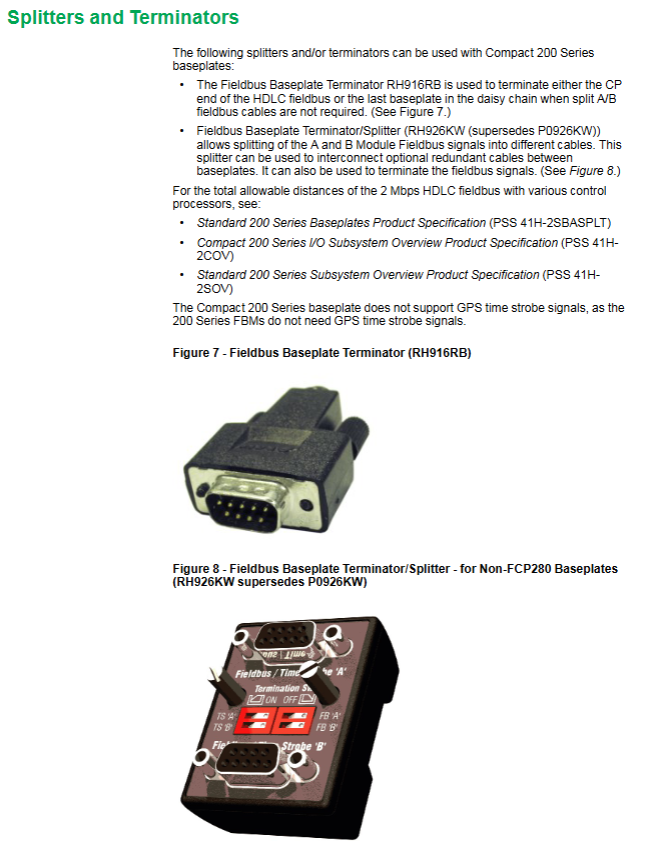

配套终端 / 分路器配件
RH916RB 总线终端器：用于总线链的最后一台基座末端，实现总线终端匹配。
RH926KW（替代 P0926KW）终端 / 分路器：可把 A/B 两路总线信号分离输出；用于构建冗余跨基座布线，支持不停机增加基座。
Compact200 基座不支持 GPS 时间选通信号。
不停机扩展条件
向运行中的基座链新增基座，系统必须配置 A/B 冗余总线，搭配 RH926KW 分路终端器，不中断总线通信。
合规认证
EMC 电磁兼容：满足 EU 2014/30/EU，EN61326:2013 A 类发射，工业抗扰等级；
安全认证
UL/UL‑C：适用于 Class I Div.2 A‑D 组，T4 温度组别（安装在机柜内）；
ATEX：Ex nA IIC T4 Gc，用于 Zone2 危险区域；满足低压指令 2014/35/EU、防爆指令 2014/34/EU；
RoHS：符合欧盟 RoHS 2011/65/EU 及修订指令。
环境规格
相对湿度：5‑95%，无凝露；
环境腐蚀等级：ISA‑S71.04 G3 严酷等级；污染等级 2；
海拔：工作‑300~+3000 m；运输‑300~+12000 m；
机柜会进一步改善基座实际环境条件，需要查阅机柜对应的 PSS 规格书。
物理规格
安装
DIN 导轨：非隔离 DIN 导轨，可柜内 / 柜外；
19 英寸机架：选配套件 P0930AS；
尺寸：443.6 mm（长）×214.4 mm（高）×39.8 mm（厚）；
重量：不带模块最大 1.8 kg（4.0 lb）；
材质：PC+ABS 塑料，UL94‑V0 阻燃，黑色；机架安装支架为 16GA 冷轧钢。
