Foxboro 84F / 84W 智能涡街流量计
时间: 2026-10-26浏览次数：
Foxboro 84F / 84W 智能涡街流量计
Foxboro 84F / 84W 智能涡街流量计
产品概述
84F 为法兰本体，口径 3/4‑12 in（DN15‑DN300）；84W 为对夹（wafer）本体，口径 3/4‑8 in（DN15‑DN200），DN250、DN300 只有 84F 法兰型。 支持 4‑20 mA 模拟、HART 数字多站、脉冲输出；可选本地 LCD 按键就地组态；采用DirectSense™专利传感技术（传感器终身质保），无运动部件；具备 Active Tuning™主动调谐算法。 配套免费选型软件 FlowExpertPro™（网页版无需注册），用于流量计选型、计算流量、雷诺数、压损、物性库，支持导出、打印报告。
核心特点
测量介质：液体、气体、饱和蒸汽；不推荐无保温的过热蒸汽、含固体悬浮物液体。
精度
液体：读数的 ±0.5%；
气体 / 蒸汽：读数的 ±1.0%。
Active Tuning™主动调谐
低流量雷诺数补偿，最低支持 Re=5000；
对上弯管、异径管等非理想上游管路工况做补偿，最短仅需 5 倍管径直管段即可达到满精度；
自适应滤波与信号调理，抗振动；可针对工况设置低流量切除、阻尼时间。
DirectSense™：直接检测涡街压力脉冲，消除机械连杆损耗；传感器可现场更换，无需重新标定；抗管道振动；传感器终身质保。
输出能力：HART 双向通信；脉冲输出可配置原始脉冲、比例频率脉冲、累积脉冲。
合规：满足欧盟 PED 压力设备指令、CE、EMI/EN61326；支持多种防爆认证。
启动简单：无需一次元件计算、无需机械标定；出厂可预组态。
可选远程电子模块：变送器表头与测量管分离，最大电缆长度 50ft (15.2 m)，不损失小信号；支持支架安装在墙面或 DN50 管道。
可选隔离阀：允许在线拆装传感器，不中断管道工艺流量。
84F 独有双测量版本：双传感器 + 双电子模块冗余，一台故障另一台继续测量，用于安全联锁、关键回路备份，84W 无该版本。
工作与环境条件
1、工艺温度
传感器填充类型 温度范围
Fluorolube 充液 ‑20 ~ +90 ℃（0‑200℉）
Silicone 硅充液 ‑20 ~ +200 ℃（0‑400℉）
无填充（高温） 200 ~ 430 ℃（400‑800℉）
外壳环境温度：带显示‑20~+80℃；无显示‑40~+80℃；部分认证可达 85℃。 供电直流：15.5‑42 Vdc；本安版本最高 30V。
运行前提：介质不能闪蒸、气蚀；需要足够背压；给出最小背压计算公式，防止液体汽化。

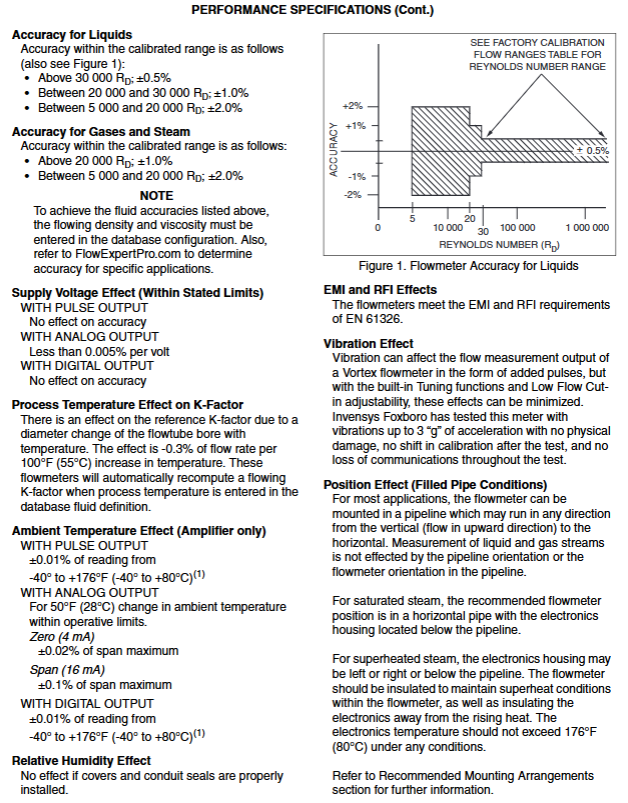

2、性能指标
精度随雷诺数变化
液体：Re＞30000：±0.5% 读数；20000‑30000：±1.0%；5000‑20000：±2.0%
气体、蒸汽：Re＞20000：±1.0% 读数；5000‑20000：±2.0%
需要组态输入介质密度、粘度才能实现上述精度。
各类影响量
供电电压：脉冲输出无影响；模拟输出每伏＜0.005%；数字输出无影响。
工艺温度会改变测量管内径，影响 K 系数，仪表可根据输入工艺温度自动修正。
抗振动：可承受 3g 加速度，不损坏、不漂移标定。
压损：最大压损约 8psi（0.55bar），实际值用 FlowExpertPro 计算。
K 因子：K‑factor 为每单位体积脉冲数，出厂水标定，溯源 NIST；分为参考 K 因子和工况 K 因子，可做百分比偏移修正。
3、输出功能
型号后缀： ‑T：HART+4‑20mA + 脉冲输出； ‑U：HART+4‑20mA，无脉冲输出。
4‑20 mA 模拟输出：2 线回路供电；HART FSK 叠加在电流信号上；HART 支持多站模式，单双绞线最多 15 台变送器。
脉冲输出（两线晶体管开关，外部供电 5‑30Vdc）
Raw 原始脉冲：直接输出涡街频率，无阻尼；
Rate 速率脉冲：0‑10/100/1000Hz，对应量程；
Total 累积脉冲：每流过设定体积输出一个脉冲。具备反极性、短路保护。
阻尼：0‑32 秒指数滤波；仅对模拟、数字输出生效，原始脉冲不受阻尼。
响应时间（无阻尼）：模拟 / 数字 0.5s；速率 / 总脉冲 0.25s；原始脉冲跟随涡街频率。
通信：波特率 1200；最大通信距离 1800m；每秒更新 5 次流量 / 累积；支持 HART 手操器、PC 组态软件、本地按键 LCD。
安全功能：密码保护、写保护跳线（ISA‑584.01）；开机 + 后台连续自诊断；离线自检。
4、电气特性
模拟模式最大回路电流 22 mA；数字多站模式典型 10 mA；脉冲最大 20 mA。
回路负载：4‑20mA 输出存在电压‑负载曲线；使用 HART 手操器至少 250Ω 负载；低温（＜‑29℃）需要最小 15.75V 回路电压保证通信。
接线端子：外壳两侧 1/2NPT 或 M20 螺纹接口；外壳分两腔，现场接线腔与电子腔隔离；接地端子外部独立。
防护等级：IP66，NEMA4X，压铸低铜铝合金外壳，环氧涂层。
5、防爆认证
支持 ATEX、IECEx、FM、CSA，包含本安、隔爆、非易燃；支持 Zone/Class Div 危险区域；本安 24V 供电需要安全栅。
物理结构与材质
1、接液部件
84F 法兰型
≤DN100 (4in)：316SS；＞DN100：304SS 本体，法兰碳钢或不锈钢。
84W 对夹型
全部口径本体 316SS；DN15‑DN100 可选哈氏 C。
垫片：常温 PTFE；高温 316SS / 哈氏 C + 石墨复合垫片。
隔离阀（可选）：阀体 CF8M，球 316SS；常温 PTFE 阀座，高温石墨阀座；满足 API607 防火；泄漏等级 IV。
84F 双测量本体：CF8M 不锈钢。
安装要点
管道可任意方向（水平、垂直向上 / 向下）；
饱和蒸汽：优先水平管道，电子表头装管道下方；
过热蒸汽：必须保温，防止电子壳超温；
垂直向下安装液体时必须保证管道满管无空腔。
表头外壳可 90° 步距旋转，最大 270°；
84W 对夹式依靠定心垫片适配不同法兰等级；
直管段：理想工况上游≥30 倍管径，下游≥5 倍管径；开启管路补偿后上游最短 5 倍管径。
重量、尺寸

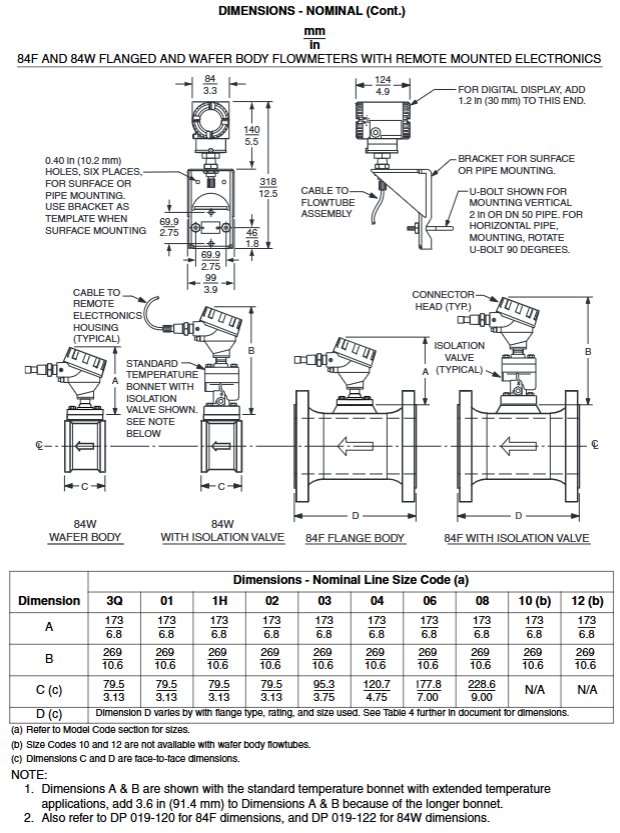

文档提供单测量、双测量；本安、远程安装的外形图纸；
84W 最大 DN200；DN250/300 只有 84F 法兰；
高温版本壳体更长，尺寸需要增加补偿；
隔离阀、双测量 manifold 会增加重量；提供 ANSI/EN 法兰面到面尺寸 D 表格。
选型代码（Model Code）
分为 84F（法兰）、84W（对夹）两大套编码，编码顺序：
型号本体；
电子版本‑T /‑U；
口径代码（3Q=DN15，01=DN25 等）；
本体 / 法兰 / 漩涡发生体材质；
法兰等级（ANSI150/300/600；PN16/40/63/100）；
单 / 双测量，是否带隔离阀；
传感器填充介质、温度等级；
表头安装：本体安装 / 远程安装；螺纹接口 1/2NPT/M20；
本地显示：无显示 N / 带 LCD J；
电气防爆认证代码；
附加选项：远程电缆长度、氧清洗‑H、镀金传感器‑J、材料证书、NACE 证书‑Q、标定证书‑N、格兰头、焊接探伤证书、用户铭牌 MTS 等。
远程表头必须额外选择电缆长度（‑B‑D‑E‑G）。
可选配件与证书
远程电缆：6m/9m/12m/15m；
氧气 / 氯气清洗‑H（部分条件受限）；
镀金传感器‑J：推荐氢气工况；
证书：符合性证书、材质 3.1 证书、NACE MR‑01‑07 证书、标定证书、焊接 / 射线探伤证书；
电缆格兰头 Hawke、PG11；导管接头；
不锈钢用户铭牌；对夹流量计配套螺栓套件。
询价 / 订货要求（RFQ）
完整型号代码；
工艺数据：最大 / 正常 / 最小流量；介质、粘度、密度；工艺温度压力；管道壁厚；上游管件扰动情况；
模拟输出 20mA 对应的满量程流量；
防爆等级；
所有附加选项；
用户位号标签信息。
技术规格
文档给出可直接用于招标的规格段落：要求 HART 协议，4‑20mA + 脉冲，就地 LCD/HART 手操器组态；液体 ±0.5% 读数，气 / 蒸汽 ±1.0% 读数；传感器可更换无需标定；IP66/NEMA4X；本安 / 隔爆防爆；本体材质 316SS / 哈氏 C；支持本体 / 远程安装；内置流量累积。
