Foxboro E69F‑BI2 现场安装型电‑气转换器 (I/P)
时间: 2026-10-21浏览次数：

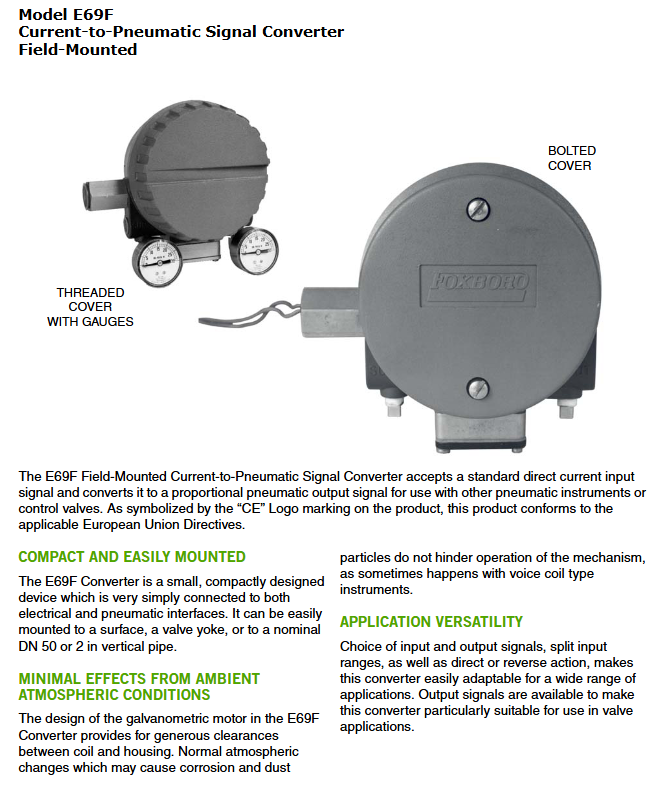

Foxboro E69F‑BI2 现场安装型电‑气转换器 (I/P)
Foxboro E69F‑BI2 现场安装型电‑气转换器 (I/P)
产品主要特点
安装灵活：可安装在设备表面、阀门支架（yoke）、DN50（2 英寸）竖直管道。出厂按垂直位置标定，倾斜会引入少量误差，可在实际安装位置重新标定消除。
机构优势：检流计电机，线圈与壳体间隙大；粉尘、大气腐蚀不易影响机构；采用刚性反馈挠性片、低质量零部件，抗冲击、抗振动性能优秀。
信号灵活：支持标准 / 分程输入；正作用 / 反作用可选；多种气动输出量程，适配各类阀门执行器。
环境适应性：工作温度 0~60℃；存储‑40~+80℃；湿度 0‑100% RH（无凝露）。
外壳防护：低铜压铸铝合金外壳，环氧粉末涂层；IP65 / NEMA4 防护等级。整机重量约 2.3 kg。
多种防爆认证：本安、隔爆、非易燃，支持 FM、CSA、ATEX 多种危险区域应用。
性能指标
项目 参数
精度（输出代码 2、3） ±1.0%FS
精度（输出代码 7、8） ±2.0%FS
线性度（典型） ±0.5%FS
重复性（典型） ±0.25%FS
回差（典型） ±0.5%FS
死区 0.1%FS
供气压力影响 每 kPa 零点漂移＜0.04% FS（每 psi 0.25% FS）
温度漂移 28℃温度变化，零点 + 量程总漂移≤±1.0% FS
倾斜影响 5° 倾斜最大零点漂移 0.25% FS，现场重新标定可消除
抗冲击 300 m/s²（30g）冲击，最大零点漂移 0.5% FS
功能规格
输入信号
输入量程 分程量程 输入阻抗
4‑20 mA 4‑12 mA /12‑20 mA 170 Ω
10‑50 mA 10‑30 mA /30‑50 mA 27 Ω
动作模式：
正作用 Direct：输入电流增大 → 气动输出压力增大
反作用 Reverse：输入电流增大 → 气动输出压力减小
气动输出代码
输出代码 输出压力范围 典型用途
2 20‑100 kPa（3‑15 psi，0.2‑1.0 bar） 标准阀门 I/P
3 40‑200 kPa（6‑30 psi，0.4‑2.0 bar） 高压输出工况
7 7‑125 kPa（1‑18 psi，0.07‑1.3 bar） 执行器专用
8 7‑220 kPa（1‑32 psi，0.07‑2.2 bar） 执行器专用
供气压力
两种标称供气：
140 kPa（20 psi，1.4 bar），允许范围 130‑160 kPa
240 kPa（35 psi，2.4 bar），允许范围 225‑260 kPa
重要：供气压力必须比最大输出压力至少高 20 kPa（0.2bar/3psi）；仪表空气需要满足 IEC654‑2，无油、无水、无粉尘。
耗气量与气动容量
代码 2：耗气量 0.50 m³/h；供气容量 1.0 m³/h；排气 0.8 m³/h
代码 3、8：140kPa 供气耗气量 1.3 m³/h；240kPa 供气 1.7 m³/h
代码 7：供气容量 1.2 m³/h；排气 1.5 m³/h
调节方式
零点 Zero：外部螺丝刀调节；
量程 Span：内部扳手调节。
电气防爆安全认证
外壳类型
‑B：螺栓紧固盖（防气候型）：用于非隔爆场景，支持本安、非易燃认证，不能用于隔爆应用。
‑T：螺纹盖（隔爆外壳）：可用于隔爆防爆场景。
主要认证：
FM：隔爆 Class I Div1 C/D；粉尘防爆 Class II Div1 E/G T6；本安；Div2 非易燃。
CSA：Div2 非易燃；‑T 版本支持 Class I Div1 隔爆。
ATEX
‑T 配‑J 隔爆接线盒：EEx d IIB Zone1 T5；
‑B/‑T：EEx ia IIC Zone0/1 T4‑T6（本安）；EEx nA IIC Zone2（非易燃）。
本安使用时，必须搭配经过认证的安全栅 / 隔离模块。隔爆型号不可使用 PG11 喇叭口电缆格兰，必须使用隔爆格兰。

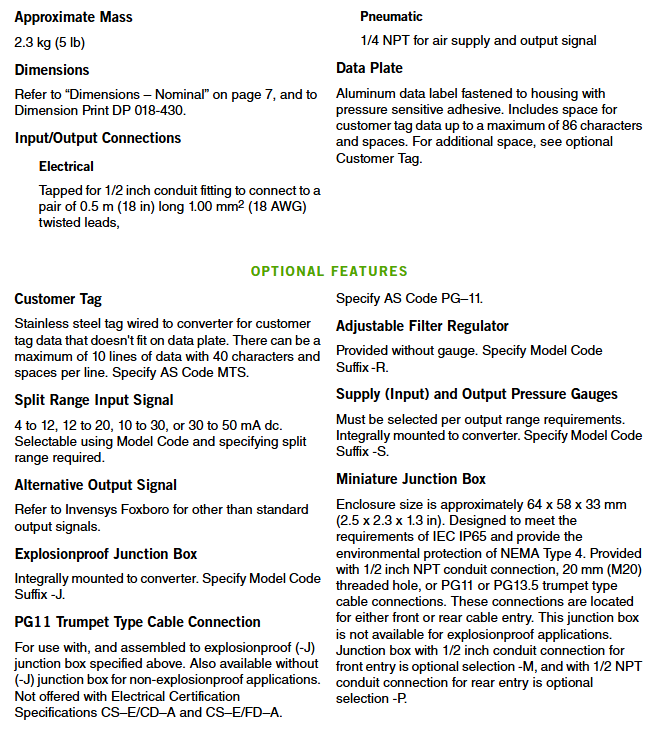

接口、物理与可选附件
电气接口：1/2 英寸导管螺纹；出厂预接 0.5m 长 18AWG 双绞线；可选多种接线盒。
气动接口：供气、输出均为 1/4 NPT 内螺纹。
标准铭牌铝制，最多 86 字符位号；可选不锈钢外置标牌 MTS，最多 10 行，每行 40 字符。
可选配件（型号后缀 / AS 代码）
表格
选项 说明
‑J 集成隔爆接线盒（仅‑T 外壳可用）
‑M 小型接线盒，1/2NPT 前进线（不能用于‑T 隔爆壳体）
‑P 小型接线盒，1/2NPT 后进线（不能用于‑T 隔爆壳体）
‑R 自带过滤减压阀（不带压力表）
‑S 供气 + 输出双压力表
MTS 不锈钢外置位号标牌
MB‑A~MB‑F PG11 / PG13.5 / M20 不同进线方向电缆喇叭口
订货编码规则
格式示例：E69F‑TI2‑J含义：E69F（型号）‑T 外壳 (螺纹隔爆)‑I 输入 (4‑20mA)‑2 输出 (3‑15psi)‑J 集成隔爆接线盒。
壳体：‑B 螺栓盖（非隔爆） / ‑T 螺纹盖（隔爆）
输入类型：
需要额外注明：量程、正 / 反作用。
I：4‑20 mA（含分程 4‑12/12‑20mA）阻抗 170Ω；
H：10‑50 mA（含分程 10‑30/30‑50mA）阻抗 27Ω；
输出代码：2 /3 /7 /8
可选后缀‑J /‑M /‑P /‑R /‑S
附加 AS 代码：MB‑A~F（电缆格兰）、MTS 标牌；
指定电气认证代码。
订货填写要点
完整型号；
输入量程，正作用 / 反作用；
电气防爆认证；
所有附加选项（AS 代码）；
用户位号、应用说明。
