Foxboro DCS Compact200 系列 RH916RB（16 槽水平底板）
时间: 2026-10-21浏览次数：
Foxboro DCS Compact200 系列 RH916RB（16 槽水平底板）
Foxboro DCS Compact200 系列 RH916RB（16 槽水平底板）
主要特性
槽位：共 16 个插槽，仅支持 Compact200 系列 FBM 模块；只支持水平安装。
总线：冗余 2Mbps Module Fieldbus（HDLC 串行总线），A/B 双总线冗余。
供电：主、副两路24VDC 冗余供电；兼容 FPS480‑24 / FPS400‑24 / FPS240‑24 / FPS120‑24 系列电源。
I/O 现场端子：底板配备现场 I/O 连接器，对接外部端子装配，接入现场工艺信号。
冗余 I/O 支持：每一对冗余 FBM 模块需要配套冗余适配器（Redundant Adapter），冗余模块必须占用相邻奇偶配对槽位。
底板 ID 拨码 DIP 开关：设置底板编号，用于生成模块 6 字符唯一地址 Letterbug。
在线扩容：在具备冗余 A/B 总线前提下，可以在线向现有总线链新增 Compact200 / 标准 200 系列底板，无需停机。
无源背板架构，减少有源器件故障点。
硬件安装
安装方式
DIN 导轨水平安装（柜体内部 / 外部均可）；
可选套件P0930AS，实现 19 英寸标准机架水平安装，安装深度 25.4 mm。
物理尺寸：443.6 mm（宽）×214.4 mm（高）×39.8 mm（深度，不含模块）；厚度 25 mm。
重量：不带模块最大1.8 kg。
外壳材质：PC+ABS，UL94‑V0 阻燃，黑色。

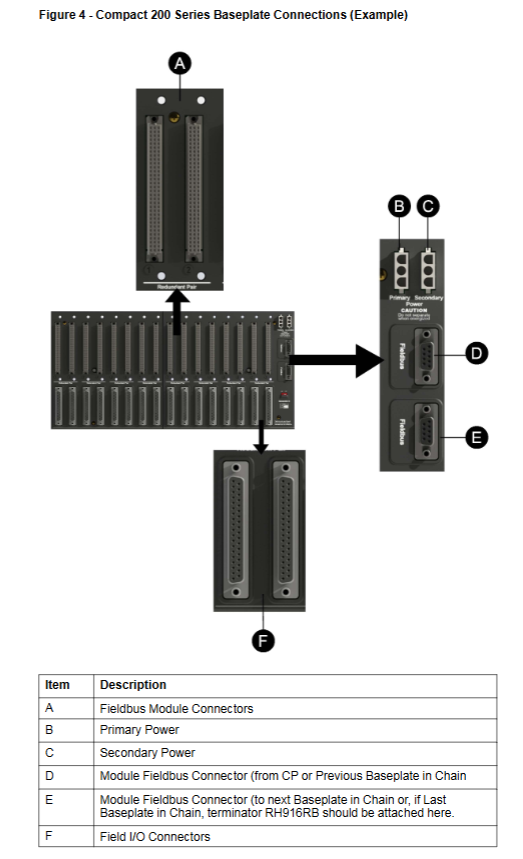

接口定义（底板背板）
标识 接口名称 功能说明
A Fieldbus Module Connectors FBM 模块插槽连接器
B Primary Power 主 24VDC 电源输入
C Secondary Power 副 24VDC 冗余电源输入
D Module Fieldbus IN 模块现场总线输入：来自控制器 CPU 或者上一级底板
E Module Fieldbus OUT 模块现场总线输出：去往下一级底板；总线链最后一块底板必须接终端器 RH916RB
F Field I/O Connectors 现场 I/O 信号连接器，接外部端子组件
总线线缆要求：屏蔽双绞线，用于 2Mbps HDLC A/B 冗余总线，单段线缆 0.125‑60 m，整条总线总长度上限 60 m。
寻址机制‑Letterbug（模块 6 字符标识）
Compact200 底板没有物理 Letterbug 硬件标签，模块地址由底板 DIP 拨码 + 模块物理槽位自动计算生成，上报 DCS 系统软件。
DIP 开关两种状态：
ON：底板组编号 0&1；
OFF：底板组编号 2&3。
16 个槽位分成两组：前 8 槽使用第一个底板编号，后 8 槽使用第二个底板编号。
底板链第一块 Compact 底板：前 8 槽 = 编号 0，后 8 槽 = 编号 1；
底板链最后一块 Compact 底板：前 8 槽 = 编号 2，后 8 槽 = 编号 3。
6 字符 Letterbug：前 4 字符底板链统一；第 5 字符取自底板编号 (0‑3)；第 6 字符取自模块物理位置 (1‑8)。
详细算法参考手册 B0400FA《标准与 Compact200 子系统用户指南》。
底板链混合组网规则
Compact200 底板可以和标准 200 系列底板混合在同一条总线链，但约束：
Compact200 底板只能放在整条链的最开头（0&1）或者链的最末尾（2&3），不能放在中间。
模式 1：全部 Compact200 底板；
模式 2：链首是 Compact200，后面接续标准 200 底板；
模式 3：前面是标准 200 底板，链末尾接 Compact200 底板。
整条 200 系列总线链最大支持32 块 FBM 模块。
光纤扩展总线（FCM2F 系列光纤模块）
FCM2F2 / FCM2F4 / FCM2F10 用于总线光纤长距离延伸：
FCM2F2：最大 2 km；
FCM2F4：最大 4 km；
FCM2F10：最大 10 km；
冗余配置需要成对使用 A/B 两路；最多两级串联 FCM2F10，总距离可达 20 km。
模块安装与冗余规则
非冗余 FBM 模块：可插入任意空闲槽位；
冗余 FBM 模块：必须安装在相邻奇偶配对槽位，并且必须装配配套 Redundant Adapter 冗余适配器；
模块支持热插拔：更换 FBM 模块时，不需要断开现场端子电缆、电源、总线电缆。
总线终端器、分离器配件
RH916RB 终端器：总线链的最后一块底板的 OUT 口必须接 RH916RB；也可以用在控制处理器 CP 侧总线末端做终端匹配。
RH926KW（替代 P0926KW）终端 / 分离器：把 A/B 两路冗余总线拆分，用于跨底板冗余布线，也可做总线终端匹配。
Compact200 底板不支持 GPS 时间选通信号。
在线扩容条件
向运行中的总线链新增底板，必须具备 A/B 双冗余 Module Fieldbus 总线，搭配 RH926KW 分离器，实现在线接入新底板，不中断现有系统运行。

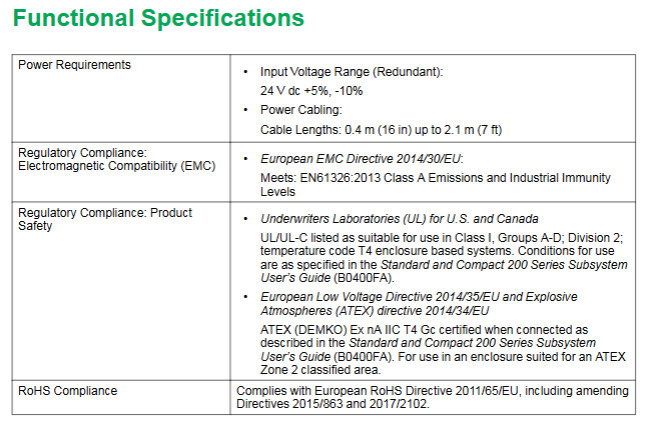

电气与合规规格
电源
输入：24 VDC，容差 + 5% /‑10%；主、副两路冗余供电；
电源电缆长度范围：0.4 m ~ 2.1 m。
认证合规
EMC：EU 2014/30/EU，EN61326‑2013 A 类发射，工业抗扰等级；
安全：UL/UL‑C；低压指令 2014/35/EU；ATEX 2014/34/EU；
适用：Class I，A‑D 组，Div2，T4；ATEX Ex nA IIC T4 Gc，安装于 Zone2 防爆柜内；
RoHS：EU 2011/65/EU 及修订版。
