Eaton MTL F809F‑Plus DTM 操作说明
时间: 2026-10-21浏览次数：
Eaton MTL F809F‑Plus DTM 操作说明
Eaton MTL F809F‑Plus DTM 操作说明
产品与 DTM 总览
硬件能力：F809F‑Plus 最多监控8 个 FF 现场总线网段；测量网段电压、多频段噪声（低频、带内、高频的平均值 / 峰值）、设备信号幅值、报文重传次数 / 重传率、在线设备数量、LAS 链路活动调度器信息；检测总线对屏蔽层短路等物理层故障。
DTM 三大核心功能：Diagnosis 诊断、Compare 对比、Export 导出；附加打印报表、参数上下载、向导自动优化告警阈值。
告警遵循 NAMUR NE107 规范：
绿色：正常无告警
蓝色（油壶图标）：预告警，需要维护 PreAlert
黄色三角：超限告警 Alert（超出规格）
层级告警向上传播：单台设备故障→对应网段告警→模块根节点告警；折叠树节点依然可以看到下层故障标记，展开定位根因。
DTM 软件安装与启动
安装包从 MTL 官网下载，解压运行setup.exe；安装后需要刷新 FDT 设备目录才能看到设备。
启动方式：在 DCS 或者独立 FDT 框架里选中 F809F‑Plus 设备，调用 DTM。
上线（Go online）自动上传：把硬件模块实时数据读入 DTM，不覆盖用户正在编辑的工作数据集；手动上传会同时同步实例数据集 + 工作数据集；下载任务进行时上传指令会被忽略。
刷新周期：在安装目录XML\DtmSettings.xml修改CyclicParameterReading时间（单位 ms，默认 10000 即 10 秒）。
DTM 界面两大标签页
标签页 用途
Diagnosis【诊断】 只读查看测量值、告警状态；不可修改阈值；支持雷达全览图 Graph Overview
Configure/Setup【配置设置】 查看 + 修改告警上下限、块模式；运行配置向导 Wizards
界面分区：
导航区：树形层级：Resource资源块 → System TB系统转换块 → Segment 1‑8网段块 → 网段下各个现场设备Device
应用显示区：参数表格、图形视图
底部动作按钮：Apply 应用、Apply&Close 应用并关闭、Cancel 取消、上 / 下节点跳转、Go‑To‑Device/Go‑To‑Segment 快速跳转
状态栏：连接状态、数据集合标记；铅笔图标代表本地修改尚未下载至硬件；问号代表数值尚未刷新过期。
Resource 资源块：仅在 Configure/Setup 可见，设置模块工作模式、硬件版本信息。
三大配置手段（系统 / 网段 / 设备全部支持）
手动配置：逐个手动输入告警阈值；优势适配现场真实工况；缺点工程工作量大，若不从设备上传，DCS 数据库与硬件参数不一致，下载会覆盖硬件。
DCS 模板配置：DCS 工程站统一下发模板；优点数据库统一；缺点所有网段共用一套阈值，不同网段特性不同，告警裕度必须放大。
向导 Wizards（推荐）：模块内部自动运算，基于当前实际测量值自动生成告警阈值；兼顾适配现场工况，操作高效；注意执行向导前建议恢复默认高低限。
参数约束规则：Low‑Low ≤ Low < High ≤ High‑High；High 必须比 Low 至少大 1V；硬件只保留一位小数，输入多位小数 DTM 会出现铅笔标记差异。
System TB 系统转换块（整机层面）
负责模块本体、冗余总线供电管理，不针对单个网段。

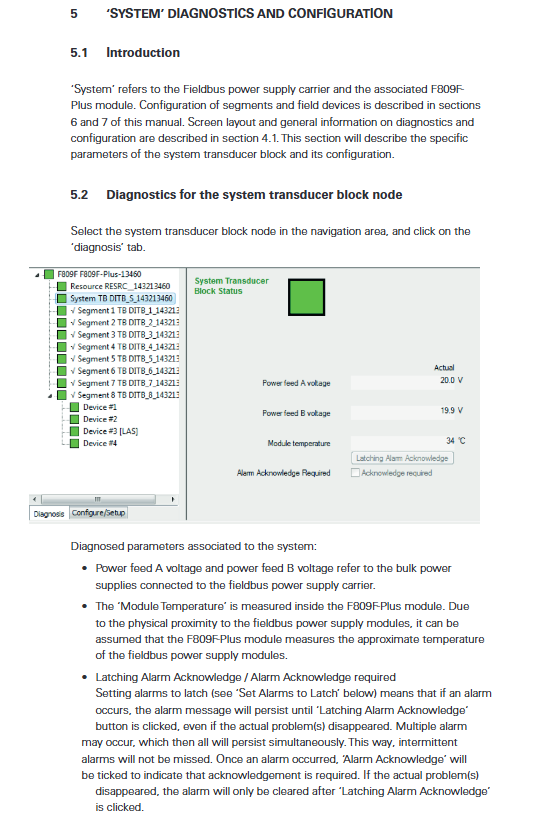

4.1 诊断测量项
Power feed A / Power feed B：两路总线供电电压（冗余供电）
Module Temperature：F809F‑Plus 模块内部温度，近似代表电源柜温度
Latching Alarm Acknowledge 锁存告警确认：开启锁存后告警即使故障消失告警标记仍然保留，必须手动确认清除，捕捉瞬时偶发故障。
4.2 主要配置项
Set Monitored Segments：勾选需要监控的 1‑8 网段，不用的网段取消扫描，减轻负载。
Set Non‑scanning Segment Values to Null：非扫描网段显示空值，而不是保留旧测量数据，推荐勾选。
Set Alarms to Latch：设置哪些网段启用锁存告警。
4.3 系统内置向导按钮
Reset retransmit counters：选择性重置全部 / 某个网段 / 某台设备重传计数器。
Delete history data：删除整机、指定网段、指定设备历史测量记录。
Set date time：同步模块时间至主机电脑时间（手册说明该功能预留，当时版本未使用时间戳）。
Alarm Limits Optimization：电源电压告警阈值自动优化向导。
Reset Measurement Processor：重置测量处理器，会清空 Tag 标签，重置后需要重新下载标签参数。
系统常见告警及处理
告警对象 现象 排查措施
供电电压高低预告警 / 告警 Power feed A/B 超限 检查总线电源模块、供电接线
模块温度高预告警 / 告警 Module Temperature 超上限 检查控制柜散热通风
Segment TB 网段转换块（单网段）
每个网段独立转换块，是排障 FF 物理层的核心。
5.1 测量参数
Segment voltage：网段总线电压；
LAS tag / LAS address / LAS signal level：链路活动调度器标签、地址、信号幅值；
Lowest signal level：网段内信号幅值最低的设备以及地址标签；
Total retransmissions、Retransmission rate on segment：网段总重传次数、重传率；
噪声分为平均值、峰值，分三个频段：
噪声只有上限告警，噪声越低越好；平均噪声代表持续性干扰，峰值代表偶发尖峰干扰（雷击、变频器启停、电焊）。
低频噪声 25Hz‑3.8kHz
带内噪声 5‑55kHz（FF 工作频段，最重要）
高频噪声 90‑350kHz
Number of devices on live list：网段在线活设备数量；
故障检测：对屏蔽层短路（short to shield +/-ve）。
5.2 Graph Overview（All‑in‑One 雷达总览图）
雷达图一次性可视化网段全部关键指标；
绿色区域：正常安全区；
蓝色：预告警（需要维护）；
黄色：超限告警（超出规格）； 黑色多边形折线为实时测量值，侵入彩色区域代表对应参数触发告警。
5.3 网段向导功能
Reset Retransmissions Count：重置本网段重传计数器（不重置子设备）
Alarm Limits Optimization 告警阈值优化向导
第一步：选择现场实际使用的 FF 总线电源型号（F101/F102/F801/F802/F6xx 等，自定义电源选 Custom）；
第二步：配置设备增减是否触发告警；可允许手持通讯器临时接入不报警；
第三步：设置信号幅值阈值浮动百分比（默认 40%，取当前信号的 75%~125% 作为告警边界，工程推荐）；
第四步：自动计算噪声告警上限。
网段故障排查指引（摘要）
电压告警：检查总线供电、接线、终端器；
带内噪声高：变频器干扰、屏蔽接地不良、动力电缆与总线电缆并行敷设、焊接作业；
重传率升高：接头进水、屏蔽破损、终端器数量错误；
在线设备数量变化告警：设备掉线、手持通讯器接入、电缆进水；
总线对屏蔽短路：检查电缆剥头工艺，屏蔽层不能触碰信号线，检查接线盒进水。
物理层标准 IEC 61158‑2，FF 接收端抗扰带内噪声最大 75mV。工程正常运行平均噪声一般小于 20mV。

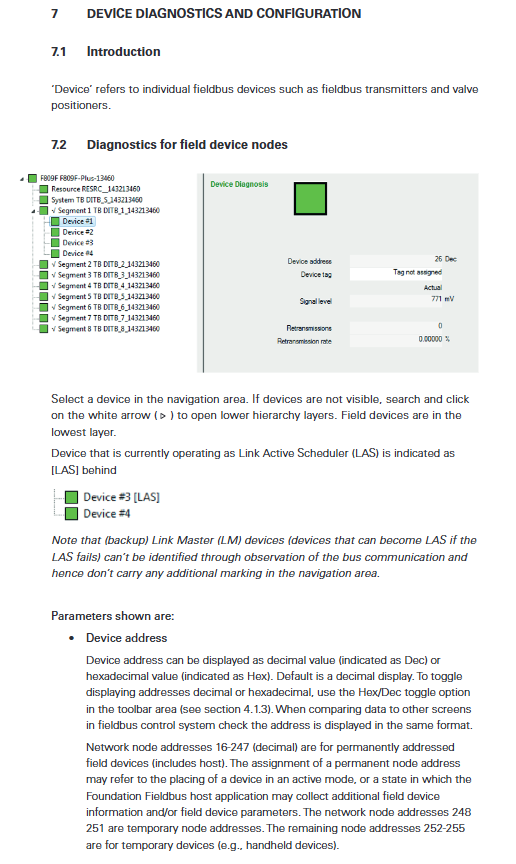

Device 设备节点（网段下每一台 FF 现场设备）
每个网段展开后看到该网段所有设备，LAS 设备会标记[LAS]。
设备诊断参数
Device address 设备地址，支持十进制 / 十六进制切换显示；
Device tag 设备位号标签；
Signal level 该设备发送报文的信号幅值，标准工况 550‑1200mV；
Retransmissions、Retransmission rate：该设备报文重传计数与重传率；重传率是评价单台设备通信健康关键指标，默认预告警上限 0.1%。
重传率计算分三阶段，刚上电样本少会平滑计算避免误告警，采集足够 Pass Token 令牌报文之后输出滑动平均值。
设备配置
设置设备 tag 标签；
设置信号幅值高低告警限；
设置重传次数、重传率告警阈值；
向导：Reset Retransmissions Count，只重置该设备重传计数；锁存告警模式下，重置计数同时清除对应告警。
设备典型故障
信号电平过低：分支电缆接头松动、进水；
单台设备重传率飙升：重点检查该设备分支支线；
多台设备同时信号变差：排查主干电缆、网段终端器、总线电源。
DTM 通用工具功能
Upload / Download 上下载
自动上传：上线执行，更新实例数据集，不改动编辑中工作数据集；
手动上传：硬件→DTM，同步实例 + 工作数据集；
下载：DTM 工作数据集写入 F809F‑Plus 硬件模块。
Compare 对比：将当前在线参数和之前 Export 导出的 xml 存档做比对，适合投运基线对比、事后故障回溯。
Export 导出：把模块全部参数、告警限值导出 XML 文件，用于存档、基线保存，对比功能读取该文件。
Print 报表打印
Standard print：标准 FDT 格式 HTML 报表；
Private print：调试投运报告格式，把实际测量值、告警限值、NAMUR 状态符号一一对应，适合验收归档。
Trending 趋势：趋势功能不属于 DTM 本身；由上层 FDT / 资产管理软件实现。
关闭 DTM：等待全部通讯会话完成后才会关闭，不要强制终止进程。
