Micro‑Innovation GF1系列工业触摸屏（Micro Panel）
时间: 2026-10-21浏览次数：
Micro‑Innovation GF1系列工业触摸屏（Micro Panel）
Micro‑Innovation GF1系列工业触摸屏（Micro Panel）
产品简介
GF1 Micro Panel 面向中高复杂度自动化系统的可视化操作单元。
工程画面项目数据存储在PC‑MCIA（PC 卡）存储卡；可 PC 写卡下载，也可通过 RS232 系统口下载程序；组态软件为 GALILEO，运行时系统 GRS。
背板拥有 Slot0、Slot1 两个扩展插槽，可插入通讯模块，实现和 PLC / 现场总线对接；支持同时运行两路不同通讯。
本文档以 10.4 英寸机型（GF1‑10xxx）作为主要示例，全系列端子、指示灯定义保持一致。
设备型号（10.4 英寸）
型号 显示屏 分辨率 供电
GF1‑10TVD 10.4" 彩色 TFT‑LCD VGA 640×480 24VDC，电气隔离
GF1‑10TVB 10.4" 彩色 TFT‑LCD VGA 640×480 24VDC，非隔离
GF1‑10TVA 10.4" 彩色 TFT‑LCD VGA 640×480 100‑240VAC 50/60Hz
全部型号可选用1.4301 不锈钢前面板耐腐蚀版本。
标准供货范围
GF1 主机、PC 卡固定压片、Slot1 盲盖板（滚花螺丝）
安装固定螺丝（4 颗 M5）
机柜安装密封垫圈（实现 IP65 面板防护）
电源插头：DC 版本为 3 极 Phoenix MSTB 端子；AC 版本为标准品字电源插头
本设备描述手册
PCMCIA 存储卡不属于标配，需要单独采购。
安装要求
4.1 安装方式
两种安装形式：
前面板安装：4 个前安装沉头螺丝，机柜后方无法伸手操作时选用。
背板螺栓安装：需要机柜后方空间，配垫圈螺母从背面锁紧。
配合密封垫，可达到前面板 IP65 防护等级；IP65 配套压紧框需要单独订货（10 寸订货号 65 20 963100）。
环境与散热
工作环境温度：0 ~ +50℃；海拔最高 2000m，垂直安装，空气对流通畅。
散热通风槽严禁遮挡；壳体四周至少预留 3cm 通风间隙；整机与柜内其它部件最小距离 10 cm。
禁止阳光直射屏幕，紫外线和高温会损坏液晶。
安装之后，存储卡、下载按键、接线端子、指示灯必须保留可操作空间。
10 寸外形尺寸
整机外形：342 × 270 × 85 mm；重量约 4.8 kg
机柜开孔尺寸：316 mm × 244 mm
接线接口

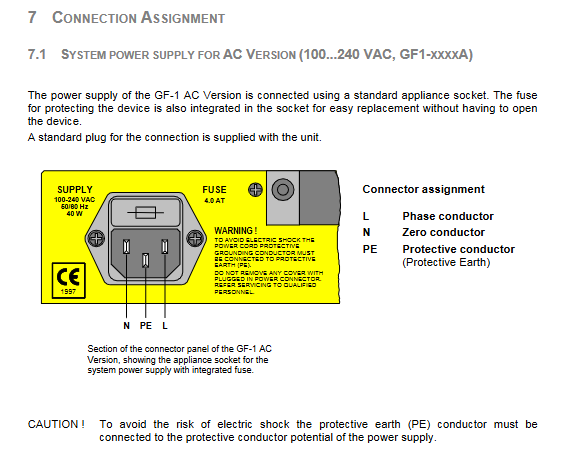

5.1 AC 交流供电版本 GF1‑xxxxA
供电：100‑240VAC，功耗最大 40W；内置 4.0AT 可更换保险丝；品字插座，引脚 L 火线，N 零线，PE 保护地。
PE 保护地必须可靠接地，防止触电危险。
5.2 DC 直流供电版本 GF1‑xxxxD
供电 24VDC，工作范围 20.4‑28.8V，最大浪涌 3A/2s，最大功耗 40W，典型电流 1A；内置 4.0AT 可更换保险丝；端子定义：+24V，PE，0V。
5.3 System Port 系统口（9 针 D‑Sub‑Male RS232）
作用：串口下载工程、连接上位 PC；接口非隔离。
引脚：2‑RxD，3‑TxD，5‑GND；9 号引脚可通过主板跳线 JP8 输出 + 5V，用于外接附属硬件；该 5V 输出无短路保护，仅原厂配件使用。
PC‑MCIA 存储卡插槽（Slot0）
项目工程存储介质，支持 JEIDA PCMCIA Type‑I / Type‑II；支持 Flash 线性卡（最大 64MB）；固件≥1.10 支持 ATA‑Flash。
必须使用随机提供卡片压片固定 PC 卡；垂直安装状态，无压片存储卡会松动脱落。
红外触摸屏幕（IR Touch）
7.1 工作原理
红外矩阵式触摸：屏幕四周分布红外发射 / 接收通道，共 70 路 IR 通道；触摸遮挡光路实现检测。
≥20 mm×20 mm 大面积按压不识别；严重脏污 / 元件损坏造成持续遮挡，该通道会被控制器屏蔽不再参与检测。
7.2 上电自检
每次开机自动全部 IR 通道自检；通道信号过低会屏幕报故障，同时DEF/DIRTY指示灯点亮，一般为边框脏污；屏幕仍然可以工作。
开机过程禁止触摸屏幕，干扰自检。
7.3 维护清洁
用柔软湿布清洁设备前框（PMMA 亚克力）；严禁溶剂擦拭前框，会腐蚀塑料；禁止硬质材料刮擦。
状态 LED 指示灯（Slot1 下方）
SUPPLY OK：电源正常（+5V、+12V 供电），灯灭检查保险丝。上电全部触摸类 LED 短暂自检 0.3 秒。
INIT/COM：触摸控制器初始化完成；触摸屏幕时短暂熄灭约 0.3s。
COM ERROR：触摸控制器和主板通讯故障；常亮代表硬件故障。
DEF / DIRTY：IR 通道信号衰减；大多是前框脏污，需要清洁。
系统扩展插槽 Slot0 / Slot1
两个插槽用于通讯模块，可同时插入两块通讯板，实现双总线同时工作。
拆装模块注意ESD 静电防护；断电插拔；模块必须螺丝锁紧；只能使用 Micro‑Innovation 原厂模块。
安装布线与 EMC 电磁兼容要点
所有数据通讯线缆（RS232、扩展模块）必须使用屏蔽电缆；电源线不需要屏蔽。
屏蔽层：铜编织屏蔽网；连接器必须金属外壳；屏蔽层低阻抗接 D‑Sub 金属外壳。

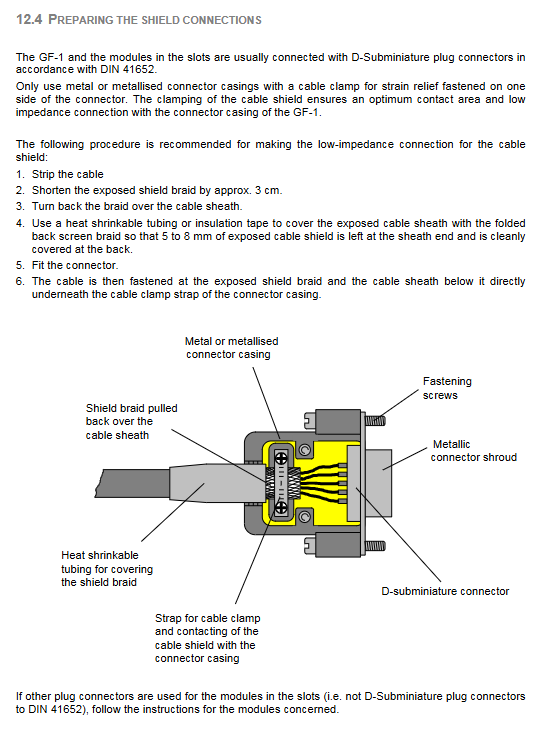

屏蔽处理工艺：剥开电缆，屏蔽编织网向后翻折套在护套外侧，热缩管保护；仅保留 5‑8mm 编织网接触连接器金属压夹。
如果 HMI 和 PLC 分置不同机柜，屏蔽层两端接地时，需要增加等电位连接线，避免屏蔽层流过大的 50Hz 环流烧毁接头。
合规与技术参数
环境条件
运行：0‑50℃，湿度 10‑90% RH，无凝露
存储：‑20 ~ +60℃，湿度 10‑90% RH，无凝露
前面板 IP65，设备后部 IP20；抗振动冲击符合 IEC68‑2 系列；EMC 满足 EN50081‑2、EN50082‑2，安全标准 EN60950，符合 CE（旧版 89/336/EEC 电磁兼容、73/23/EEC 低压指令）。
显示屏（10.4"）
TFT 彩色 LCD，640×480，256 色；亮度 250cd/m²；背光寿命≥25000 小时；可视区域 212.2 × 158.4 mm。
重要安全警告
本设备不可用于安全相关保护功能，故障会带来人身设备风险。
拆装通讯模块注意 ESD 静电，断电操作。
AC 机型 PE 保护地务必接保护地。
存储卡务必使用固定压片，防止脱落。
通风槽不能遮挡；避免阳光直射屏幕。
清洁边框禁止溶剂，防止塑料损坏。
