Neles™ NDX™紧凑型智能阀门控制器（定位器）
时间: 2026-10-21浏览次数：
Neles™ NDX™紧凑型智能阀门控制器（定位器）
Neles™ NDX™紧凑型智能阀门控制器（定位器）
产品概述
NDX 紧凑型智能阀门控制器，专为单作用气动执行器优化，兼容旋转、直行程各类调节阀；具备优秀控制性能、全套阀门诊断，可做设备资产预测性维护，全生命周期技术支持。
总拥有成本优势
安装调试快速可靠；
气源功耗低，稳态耗气量小；
内置完备诊断，可判断阀门维护时机；
大输出气动能力，无需额外中继放大器；
单型号可适配大小阀门：旋转、直行程、单作用执行器；
提供本安防爆版本。
核心关键特性
坚固可靠模块化设计，抗振动冲击；防护等级IP66 / NEMA4X；
行业领先气动输出能力；
基准级控制性能；
免开盖本地人机界面 LUI，调试简单快速；支持本地 / 远程操作；
直行程最大行程220 mm，旋转角度 30‑160°；
标配HART7 协议（兼容 HART6）；
全套诊断：自诊断、在线诊断、历史趋势、通讯诊断、离线扩展测试；
全球多国防爆认证；
架构可扩展，支持 FDT/EDD，兼容多厂商系统；
无接触式位置测量，免维护。
可选配置
内置隔离二线制位置变送器 PT（4‑20mA 阀位反馈输出）；
压力表模块 Gauge block（供气 / 执行器压力显示）。
控制性能收益
阀门流量特性可软件线性化；
优秀动、静态控制性能，对控制信号变化响应迅速；
高精度内部测量（阀位、供气压力、执行器腔压、本体温度）。
组态调试途径

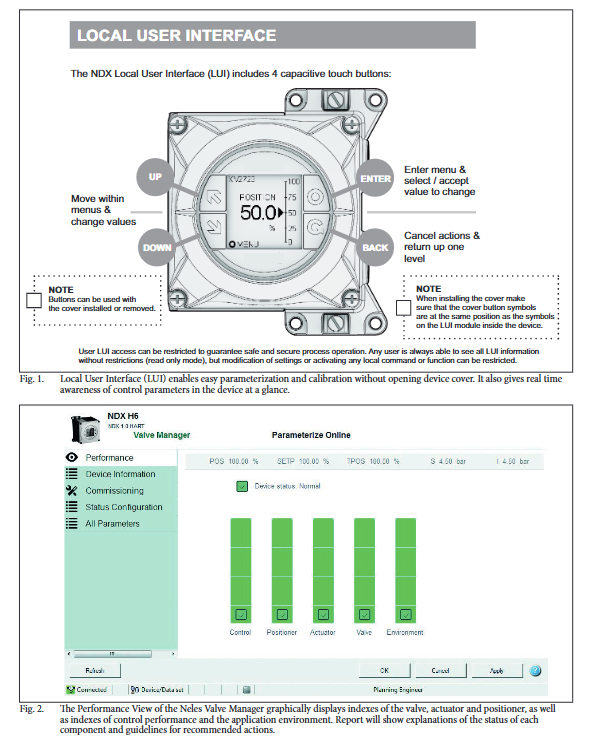

本地用户界面 LUI：外壳不用拆开，电容触摸按键，LUI 模块可旋转适配不同安装姿态；支持密码锁定防止误操作；多语言（含中文）；支持引导式开机向导、自动 / 手动 / 一点校准、三点线性化。
远程：DCS 资产管理软件、PC 端 Neles Valve Manager（FDT/DTM）；
改造兼容：可直接替换老款 Neles NE700、ND9000，也适配大量第三方调节阀；
开放架构，驱动文件在 Valmet 官网可下载。
安装适配
主要适配单作用气动执行器，也支持双作用；
接口标准：VDI/VDE 3845、IEC 60534‑6；
直行程：标准 5‑120 mm；长行程 120‑220 mm；旋转 30‑160°；
引导启动，自动 / 手动标定校准。
预测性维护能力
FDT/DTM 软件读取设备采集全部数据；
专利在线阀门特征曲线 Signature；
持续在线采集趋势、直方图；
丰富离线测试，计算关键性能指标；
在线报警通知；
Valve Manager 软件可视化展示定位器、执行器、阀门、控制、环境五大维度健康状态，附带故障解释与处理建议。
工作原理
NDX 为4‑20mA 回路供电微控制器定位器。
回路 4‑20mA 输入设定阀位；
传感器实时采集：输入信号、无接触阀位、执行器压力、供气压力、设备本体温度；
微控制器运算输出信号控制 I/P 转换器（前级）；
I/P 驱动气动功率继电器（输出级）改变输出到执行器的气压；
执行器带动阀门动作；位置传感器反馈实际阀位，闭环调节直到实际阀位匹配给定信号。
自带自诊断，监控全部测量通道是否正常。
主要技术规格
通用参数
供电：4‑20mA 回路供电，无需外部电源；
作用形式：单作用，正作用 / 反作用可软件设置；
行程范围：
直行程标准：5‑120 mm；长行程：120‑220 mm
旋转角度：30‑160°
整机温度：‑40 ℃ ~ +85 ℃；LUI 操作温度‑25~+65℃
外壳：无铜铝合金（环氧树脂阳极氧化）；盖子聚碳酸酯；防护 IP66；运输存储 IP67；
重量：2.0 kg；
气口：供气、输出执行器 1/4 NPT / G1/4；排气 3/8 NPT/G3/8；电缆口 2×1/2NPT（可配 M20 适配器）。
气动参数
供气压力：单作用 1.4‑8 bar；双作用 2‑8 bar；最大 8 bar；
介质：干燥空气、氮气、洁净天然气；
空气质量 ISO 8573‑1：颗粒 7 级、湿度 1 级、油 3 级（＜1 ppm）；
气动输出容量：80 Nm³/h @4 bar；稳态耗气量仅 0.1 Nm³/h；
电气 HART
协议：HART 7（标配，向下兼容 HART6）；
最小回路电流 3.8 mA，控制最小 3.95 mA；最大电流 120 mA；
具备反极性保护、过流保护；接线线径 0.5‑2.5 mm²（14‑20AWG）。
控制性能（中等恒定负载执行器）
项目 指标
死区 ≤0.2 %
回差 ＜0.5 %
线性误差 ＜0.5 %（长行程＜1.5 %）
重复性 ＜0.2 %
本地 LUI 人机界面
4 个电容触摸按键（UP、DOWN、ENTER、BACK），免开盖；功能：密码锁、开机向导、多语言、多种校准模式、三点线性化、配置阀门 / 执行器参数、监控全部实时变量、本地手动控制阀门。
可选内置位置变送器 PT
隔离 4‑20 mA 输出，隔离电压 600 VDC；供电 12‑30 VDC；
线性度＜0.05 % FS；故障输出可选 3.5 mA 或 22.5 mA。
防爆认证
完整 ATEX、IECEx、cCSAus、CCC‑Ex、Inmetro、KOSHA 等认证； 包含：本安 Ex ia、Ex ib、隔爆 Ex db、增安 Ex ec、粉尘防爆；不同温度组别 T4/T5/T6，对应不同允许环境温度； 支持 Zone0/1/2、Division1/2 等危险区域。
订货编码
NDX 为 21 位字符编码，各编码位定义：
产品系列 NDX； 2‑5：型号版本（紧凑型）； 6：通讯协议 H（HART7）； 7：温度等级 G（‑40~+85℃通用）； 9‑10：防爆认证代码（X=ATEX/IECEx；U=cCSAus；C=CCC‑Ex；Z=Inmetro；W=KOSHA；N = 无防爆）； 11：气口螺纹与压力表模块：0=NPT 无表；1=NPT 带压力表；2=G1/4 无表；3=G1/4 带压力表； 12：变体；13：诊断等级；其余预留、合作伙伴代码。
