Jamesbury Valv‑Powr™ VPVL mod D 执行器安装、维护与操作
时间: 2026-10-21浏览次数：
Jamesbury Valv‑Powr™ VPVL mod D 执行器安装、维护与操作
Jamesbury Valv‑Powr™ VPVL mod D 执行器安装、维护与操作
基础技术参数
工作介质：空气、氮气；空气质量遵循 ISO 8573‑1，最大颗粒 30 μm，露点‑20 ℃。
最大供气压力：8 bar（116 psi）
温度区间
标准：‑40 ℃ ~ +80 ℃
高温 HT：‑15 ℃ ~ +150 ℃
低温 LX：‑51 ℃ ~ +80 ℃
润滑：出厂预润滑，正常工况全寿命免补充润滑。
旋转外部可调行程：关位 0° ±5°；开位 90° ±5°，室内、室外均可使用。
气口动作逻辑
双作用（DA）
2 号口进气、4 号口排气 → 活塞分开，逆时针旋转（开阀）
4 号口进气、2 号口排气 → 活塞向中间收拢，顺时针旋转（关阀）
弹簧复位故障关 SR（Spring‑to‑Close）
2 号口进气，压缩弹簧，逆时针开阀；失气弹簧复位，顺时针关阀。
颠倒活塞装配方向，即可切换故障开 FO 模式。
安装步骤
确认故障模式是否符合工艺要求；弹簧复位如需切换故障开 / 关，需要拆解翻转活塞。
按照阀门说明书，将执行器 ISO5211 法兰安装到阀门上。
接入调压气源，严禁超过最大 8 bar。
按手册步骤调整外部限位螺钉，设定全开、全关位置。
本体铭牌标注型号、尺寸、压力、序列号，作为备件订货依据。
维护、拆解与装配
维护周期
Valmet 建议至少每 5 年进行一次检查；腐蚀、频繁循环工况缩短周期。出厂预润滑，日常只做外观和限位检查；密封、轴承损坏使用维修包更换。
全部紧固件为公制螺纹。
维修包清单
型号 标准维修包 高温维修包
VPVL051‑800 RKP‑262 ~ RKP‑275 RKP‑233 ~ RKP‑246
拆解流程（必须泄压、拆离阀门）
拆下顶部位置指示器组件。
拆除两侧限位螺钉、螺母、垫圈、O 形圈。
拆卸端盖螺栓：
VPVL051：弹簧无独立套筒，均匀缓慢松螺栓逐步释放弹簧力；
VPVL100‑800：螺栓松开 4‑5 圈后端盖应松动；如果仍有弹力，说明弹簧筒损坏，停止拆解整机送维修中心。
取出弹簧筒组件（禁止拆开弹簧筒本身），拆除端盖 O 圈。

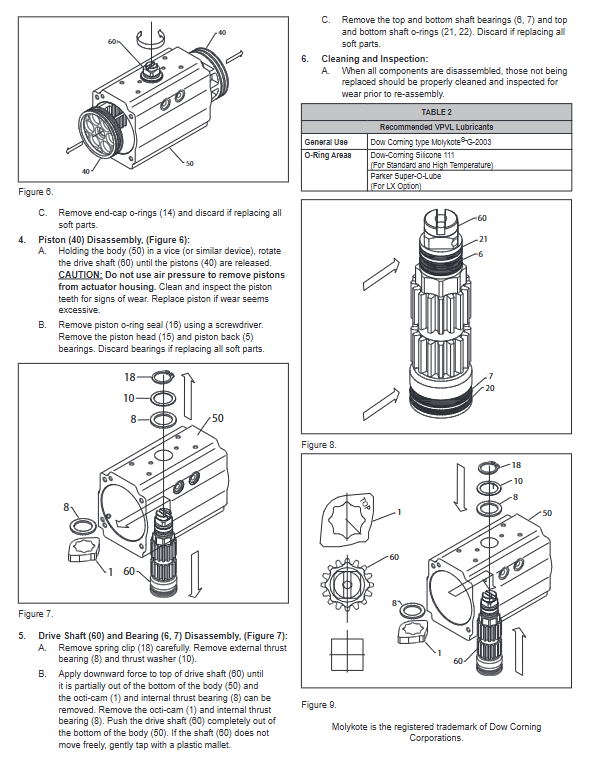

固定缸体，转动输出轴，取出两侧活塞；禁止用气压将活塞吹出。检查活塞齿条齿面磨损。拆下活塞轴承、活塞 O 圈。
拆除输出轴挡圈、止推垫圈，取出输出小齿轮轴，拆除大小齿轮上下轴承与轴封 O 圈。
零件清洗，检查磨损；损坏件更换。
推荐润滑油脂
通用运动副、齿轮齿条：Molykote® G‑2003；
O‑形圈：Dow‑Corning Silicone 111；
LX 低温版本：Parker Super‑O‑Lube。
装配流程
输出小齿轮轴装配：安装上下轴承、O 圈，涂对应润滑脂；装入八角凸轮 Octi‑Cam，装配止推轴承、垫圈、卡簧。
活塞装配：活塞安装轴承与 O 圈；缸体内孔、齿条齿面涂润滑脂；固定缸体，对正八角凸轮角度，两侧活塞同时装入缸体；比对两侧活塞外露距离 “A” 必须相等；手动转动输出轴，验证行程 ±5° 余量。
弹簧复位机型：按照型号对应的弹簧颜色排布装入弹簧筒；装配端盖 O 圈，安装端盖，按规定扭矩对角锁紧端盖螺栓。
手册给出每个规格端盖螺栓紧固扭矩（N・m、ft‑lbs 对照表）。
外部限位螺钉调节
右侧螺钉：控制顺时针（关阀）终点；左侧螺钉：控制逆时针（开阀）终点。
通气循环执行器到终点，拧入 / 拧出调节螺钉到位，保持调节螺钉不动锁紧锁紧螺母。
安装顶部位置指示器，保证指示与阀门实际位置一致。
100% 全行程可调限位 AS 选项：在端盖内部的长限位螺钉，用于限制逆时针行程，分双作用、弹簧复位两种操作步骤。

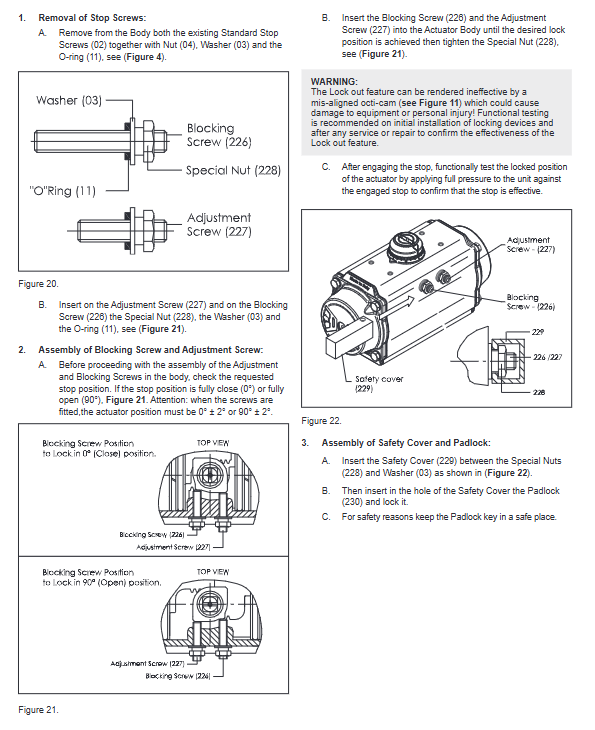

机械安全锁 LD（OSHA 维护锁定）
用于检修时把执行器锁定在全开（90°）或全关（0°）。
拆掉原装标准限位螺钉，换装阻挡螺钉 Blocking Screw (226) +调节螺钉 Adjustment Screw (227)、专用螺母、垫圈、O 圈。
将执行器转到目标锁止位置（0° 或 90°，偏差≤±2°），锁紧专用螺母。
装配安全保护盖，加装挂锁，钥匙妥善保管。
安装完成后通满气压做功能测试，确认锁止可靠。
注意：序列号≤10136023 旧设备，装配锁套件前需要拆解旋转八角凸轮，否则锁止失效。
可脱扣手动机构 DO（Declutchable Manual Override）
安装于阀门与执行器中间，自动模式齿轮脱开；手动模式啮合齿轮箱手轮操作阀门。
安装要点
优先将手轮装到齿轮箱，确认法兰、阀杆匹配。
阀门置于全关，齿轮箱预先调到全关，法兰间建议加垫片密封。
完成齿轮箱安装，再安装上部气动执行器；分别调整齿轮箱的开、关限位螺钉。
操作流程
自动模式：气动驱动阀门，齿轮脱开。
切换手动模式
完全泄放执行器气源；
拉出旋钮，旋转手柄切到 MAN 手动档位，旋钮落回定位；
旋转手轮操作阀门；从全关到全开至少 8 圈（随型号变化）。
切回自动模式：拉出旋钮切回 AUTO 自动，恢复供气。
切换模式前务必泄压，防止机构损坏。
储存、备件订货
储存条件：干燥环境，保留原包装箱，不要拆掉气口塑料堵头。
维修建议：优先整机送至 Valmet 服务中心，不要自行拆解弹簧组件；返厂维修前清洁设备，不要拆开。
备件订货必须提供信息：①本体标签完整型号；②序列号；③零件图号、零件名称、数量。
附带完整爆炸视图 BOM 物料清单，带 * 为维修包包含易损件（O 圈、各类轴承）。
订货编码
和技术样本编码规则完全一致，示例：VPVL400 SR4/5 B AS D
产品系列 VPVL；2. 规格大小；3. 作用形式 DA/SR4/5/SR6；4. 外壳防护 B；5. 功能选项（FO/HT/LX/AS/LD 可多项组合）；6. 型号 D；7. 修饰码。
