Jamesbury Valv‑Powr™ VPVL 系列 D 型紧凑型齿轮齿条气动执行器
时间: 2026-10-21浏览次数：
Jamesbury Valv‑Powr™ VPVL 系列 D 型紧凑型齿轮齿条气动执行器核心产品特点1. 单一来源整体责任阀门、执行器、附件可成套供货，部件之间

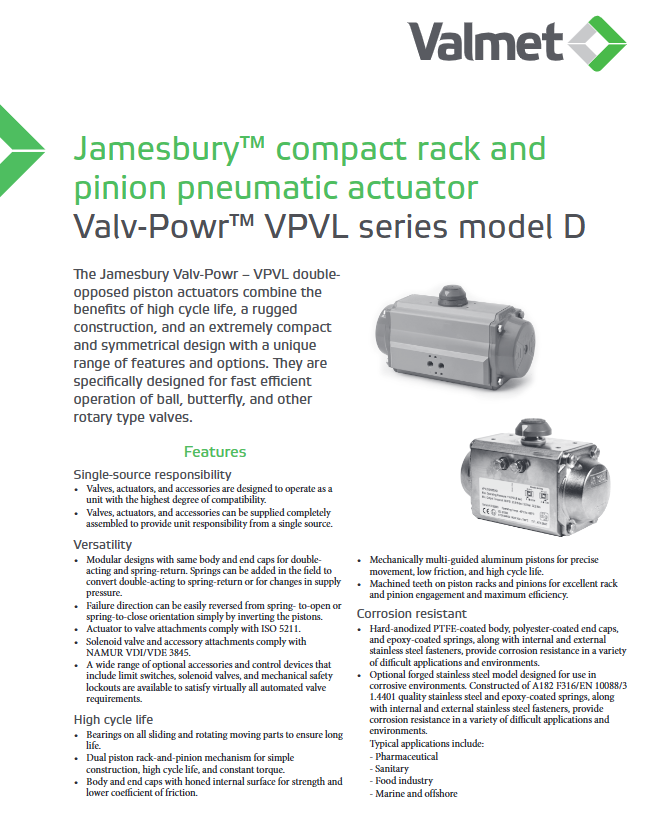

Jamesbury Valv‑Powr™ VPVL 系列 D 型紧凑型齿轮齿条气动执行器
核心产品特点
1. 单一来源整体责任
阀门、执行器、附件可成套供货，部件之间兼容性高，整套由同一厂商负责。
2. 通用性强
模块化结构：双作用 (DA) 与弹簧复位 (SR) 采用相同缸体与端盖；现场可加装弹簧，将双作用改造为弹簧复位，适配不同供气压力。
颠倒活塞即可切换故障位：弹簧关（故障关）/ 弹簧开（故障开）。
阀门连接符合ISO 5211；电磁阀及附件接口遵循NAMUR VDI/VDE 3845；
可选附件丰富：限位开关、NAMUR 电磁阀、机械安全锁等，满足绝大多数自动化阀门工况。
3. 高循环寿命
所有滑动、旋转运动件配置轴承；双活塞齿轮齿条机构，输出扭矩稳定；
缸体、端盖内孔珩磨处理，强度高、摩擦系数低；铝制活塞多导向，运动精准；
活塞齿条与小齿轮机加工齿形，啮合效率高。
4. 防腐性能
标准款：缸体硬质阳极氧化 + PTFE 涂层，端盖聚酯涂层，弹簧环氧喷涂，内外紧固件不锈钢；
VPVLSS 不锈钢锻造版本：材质 A182 F316 /1.4401，适配强腐蚀工况；适用制药、卫生、食品、海洋海上平台。
5. 可靠性与安全设计
多弹簧内置预压设计，弹簧防腐涂层，安全性好；
双向外部可调限位螺钉，可精准设定全开、全关位置；
安全设计：限位螺钉完全旋出前，会提前泄放执行器内部气压，可听到泄压声响，提示不安全状态。
主要技术规格
项目 参数
最大供气压力 116 psi（8 bar）
标准温度 -40℃ ~ +80℃（‑40℉~+176℉）
高温选型 HT -15℃ ~ +150℃（+5℉~+302℉）
低温选型 LX -51℃ ~ +80℃（‑60℉~+176℉）
旋转调节范围 关位 0° ±5°；开位 90° ±5°
防护等级 IP67、IP68M
介质 压缩空气、氮气
空气质量 遵循 ISO 8573‑1，最大颗粒 30μm，露点‑20℃
认证 ATEX 2014/34/EU 防爆；TUV 莱茵认证SIL3 安全完整性等级
注意：HT 高温、LX 低温选型会降低产品循环寿命。
执行器选型规则
获取阀门最大操作扭矩，选择执行器输出扭矩≥阀门所需扭矩；
弹簧复位型 (SR)：弹簧输出扭矩、气源驱动扭矩两者均必须大于阀门操作扭矩；
如选型存疑，联系 Valmet 技术支持。
文档提供完整参数表格：
各型号容积、缸径、动作时间、重量（VPVL051~VPVL800）；
弹簧复位：弹簧扭矩、不同供气压力下的气动输出扭矩；
双作用：40‑100psi（2.7‑6.9bar）全档位扭矩表；
动作时间测试条件：室温，电磁阀通径 4mm，管路内径≥8mm，供气 5.5bar，不带阀门负载。
可选附件与功能选项
1. NAMUR 直装电磁阀
3 通用于弹簧复位执行器，4 通用于双作用；VPVL650/700/800 不支持直装；
型号 031‑0576‑01 (NEMA4)、031‑0580‑01 (NEMA7)，Cv=0.7；电压 AC120V、240V，DC12V、24V。特殊电压、双电磁阀需向工厂咨询。
2. 机械安全锁 LD
满足 OSHA 维护锁定要求，可将执行器锁定在全开或全关位置，配备防篡改保护盖，每个型号对应专用锁套件 LD98‑LD111。
3. 100% 全行程可调限位 AS
不锈钢限位结构，可在全关至全开区间任意限制行程；标准下仅限制逆时针行程；订货代码标记 AS；提供各型号最小 / 最大长度尺寸。
4. 可脱扣手动机构 Declutchable manual override
安装于执行器与阀门中间；常态脱离输出轴，需要时啮合，依靠大减速比齿轮实现手动操作；不同执行器匹配 DO‑1~DO‑6 套件，文档提供英寸、公制尺寸与重量。
五、物料清单

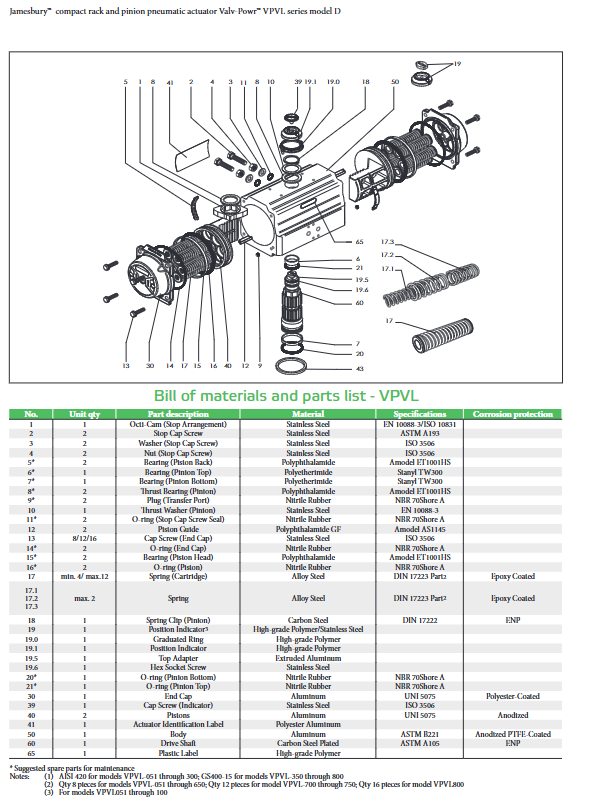

VPVL 标准铝制版本：缸体铝质 PTFE 阳极氧化；端盖铝聚酯涂层；弹簧合金钢环氧喷涂；轴承为 PPA、PEI 工程塑料；密封件 NBR 丁腈橡胶；紧固件不锈钢。带爆炸分解图纸，标注 *为推荐维护备件。
VPVLSS 全不锈钢版本：缸体、端盖、输出轴、NAMUR 连接板全部不锈钢；其余密封、轴承与标准版一致。
订货编码
1. VPVL（标准铝合金）
编码格式示例：VPVL 400 SR4/5 B AS D
产品系列：VPVL
规格大小：051‑800
作用形式：DA 双作用；SR4/5 弹簧复位 60psi 故障关；SR6 弹簧复位 80psi 故障关；加 FO 代表故障开
外部防护：B（标准阳极 PTFE 缸体）
功能选项：AS 可调行程、LD 机械锁、HT 高温、LX 低温、LL 低温、LR 吊环等，多个选项依次排列
型号：D
修饰码：标准为‑
2. VPVLSS 不锈钢版本
编码示例：VPVLSS200 SR4/5‑ D‑支持 P 抛光表面，其余选型选项与 VPVL 基本一致。
