GMW IPP 144‑40G 嵌入式热敏打印机
时间: 2026-10-20浏览次数：
GMW IPP 144‑40G 嵌入式热敏打印机
GMW IPP 144‑40G 嵌入式热敏打印机
安全规范（依据 EN 61010‑1）
适用条件：过电压类别 CAT III (>150V，≤300V)，污染等级 2，室内使用，海拔≤2000 m；
工作温度：0~+45℃；存储‑20~+60℃；湿度≤80%（31℃以内，无凝露）。
安全操作要点
损坏 / 故障必须立即停止使用；拆机前断开全部输入输出及电源；
设备必须可靠接地；直流机型用屏蔽线缆；交流供电务必接保护地线；
外接互联设备要注意地电位差，避免产生过电压；
仅允许合格专业人员进行安装、接线、维修；开盖后会接触危险带电部件。
电磁兼容：满足 EN55022 B 类；抗扰度 EN61000‑4 系列。
产品概述

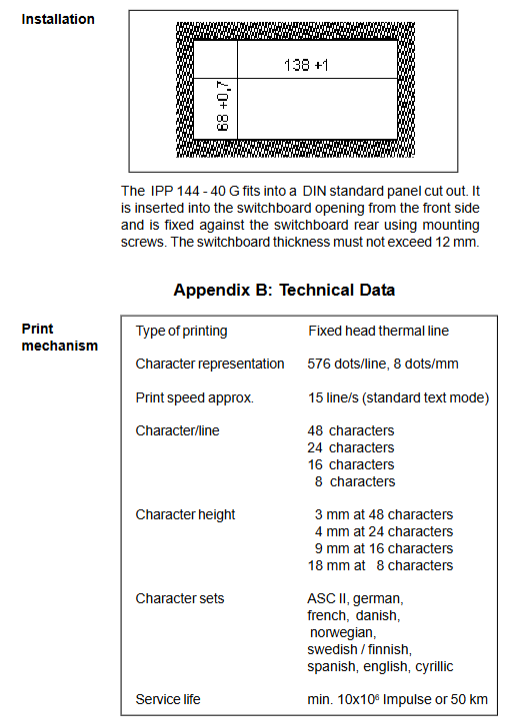

安装形式：DIN 面板嵌入式安装；开孔尺寸138(+1) mm × 68(+0.7) mm，适配面板最大厚度 12 mm；整机外形：144 × 72 × 159 mm。
打印技术：固定打印头热敏行式打印，576 点 / 行，8 点 /mm；最大打印速度15 行 / 秒。
纸规格：80 mm 文档级热敏纸；纸卷最大外径 40 mm，内径 11.5 mm，单卷约 14 m，最多打印约 4600 行；
保存条件：温度＜60℃、湿度＜80%，打印文档保存寿命可达 10 年。
输入缓冲区：16 KB大容量缓冲区；支持 XON/XOFF 握手流控，大批量打印（＞100 行）自动控流；纸尽、门打开、菜单模式下也会触发 XOFF 暂停接收。
接口硬件二选一（硬件拨码 S101 切换）
RS‑232‑C / RS‑422 / RS‑485（默认）；
TTY 20 mA 电流环接口。
按键与指示灯
LINE FEED / ENTER：走纸 / 确认；
MENU / SELECT：菜单 / 选项切换；
ALARM 报警 LED：纸耗尽告警；
内部跳线 B：锁定 MENU 按键，防止参数被误修改；跳线 A 必须保持断开。
仿真兼容：兼容西门子 PT88；支持 EPSON LQ‑580 ESC/P2、TALLY T2024 仿真，Windows 可直接打印 BMP/JPG/TIF 图形。
配件清单与选件
出厂标配：手册、安装固定套件、兼容西门子 PT88 适配电缆。
选件 物料号 用途
热敏打印纸卷 49234 86910 80mm 文档热敏纸，10 卷 / 包
适配电缆 27866 79461 对接西门子 PT88 设备
IPP‑AW 自动收纸机构 57200 00000 安装打印机下方，电机自动卷收打印完成纸张；DIN 面板安装；摩擦离合器可调节收纸扭矩
有机玻璃防护外罩 27863 15940 实现 IP64 防护等级
硬件电源规格
直流供电二选一：
DC 10‑19 V：约 20 VA，启动电流约 1.2 A；内置 T 3.15 A 保险丝；
DC 19‑36 V：约 18 VA，启动电流约 0.8 A；内置 T 2 A 保险丝；
交流版本：AC 85‑265 V，45‑65 Hz，开关电源，功耗约 15 W。
继电器告警输出（纸尽）：无源常开触点，最大 50VAC，2A。
菜单配置系统
参数断电永久保存；无按键操作 2 分钟自动退出菜单，不保存修改；同时按下 ENTER+SELECT 约 4 秒进入参数修改模式。
操作步骤：长按 MENU 约 3s →打印当前参数；按 ENTER 确认，可进入修改。
可配置参数完整列表：
SET INTERVAL：定时打印间隔；
BAUDRATE 波特率：110~38400 bps；
DATA FORMAT：7/8 位数据位；
PARITY 校验：无、偶、奇、MARK、SPACE；
PRINTER ADDRESS 打印机地址；
PRINT FORMAT 打印格式；INVERSE 反相打印开关；
CHARACTER/LINE 每行字符数：48 /24 /16 /8 字符；
CHARACTER SET 字符集：ASCII、德语、法语、丹麦、挪威、西班牙、西里尔俄文；
SET INTERFACE 接口模式：RS232 / 仿真模式（EPSON LQ580 / TALLY T2024）。
跳线 B 闭合：锁定菜单，无法修改 / 打印参数；维护时断开跳线 B 解锁。
S101 拨码开关：电路板内侧，切换 RS232 模式 / 20mA 电流环 TTY 模式。
打印控制命令集
支持完整 ESC/P 兼容指令，分为 5 大类：
打印 / 走纸命令：CR 回车、LF 换行、FF 换页；ESC J、ESC‑d n 指定 n 行走纸；设置初始行间距。
字符属性命令：下划线、字符旋转（90° 左 / 右，180° 倒置）、字符放大缩小、下载自定义字符集；多国字符集切换。
打印位置：水平制表 HT，绝对打印坐标设定。
位图图像命令：列位图、光栅位图、下载 LOGO 位图；最大 576 点（一行），超出宽度数据直接丢弃。
条码打印 GS 系列命令：支持 UPC‑A/E、EAN‑13/8、CODE39、ITF、CODABAR、CODE93、CODE128；可设置条码高度、宽窄条、人眼可读 HRI 字符位置。
特殊控制字符XON (0x11)、XOFF (0x13) 用于流控；内置日期时间打印指令。
Windows 图形打印：设置为EMUL.EPS.LQ580 ESC/P2，使用爱普生 24 针 LQ560 驱动，图片超宽部分直接丢弃。

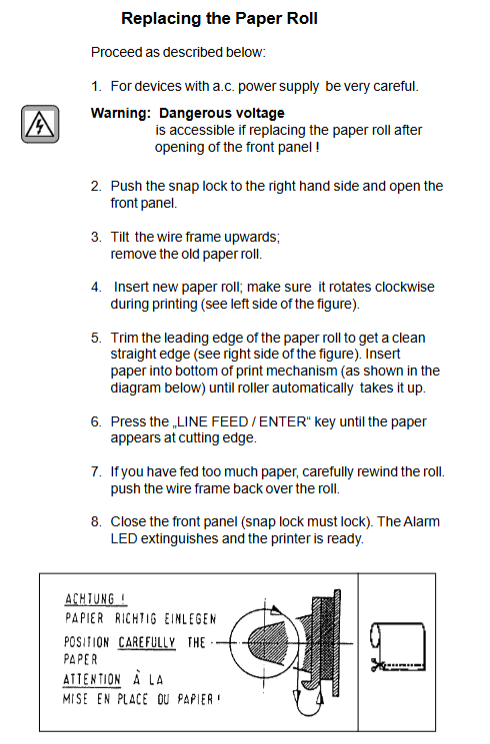

换纸操作流程
断开危险电压；向右拨开卡扣，打开前面板；
抬起金属支架，取出旧纸卷；装入新纸卷，确认打印时纸卷顺时针旋转；
裁剪纸头成平直切口，送入打印头下方，滚轮自动抓取纸张；
按 LINE‑FEED 按键，直到纸张从裁纸口伸出；
把支架压回纸卷，关闭面板卡扣；Alarm 告警灯熄灭，打印机就绪。
故障排查
完全不打印：纸耗尽（Alarm 灯亮）；装纸方向错误；波特率 / 校验位与上位机不匹配；电缆接线错误；接口模式 S101 拨码选错；上位机无数据输出。
无故输出空行：上位机发送每行字符超过设定最大值（48/24 字符）；行内多余空格字符。
无法打印菜单：检查供电；按 LINE‑FEED 看是否走纸，不走纸说明硬件故障。
接口引脚定义
Interface I 主串口 9 针 D‑SUB；Interface II（E 版本机型）第二串口；
详细给出与 PC‑PG25 针、PC‑PG9 针、DAA、TD/OP、CP521/524/525 设备的接线对照表；
TTY 20 mA 电流环无源接口引脚定义。
IPP‑AW 自动收纸机构补充说明
DIN 面板开孔安装，与主机通过专用 4pin MASCON 电缆连接；
电机 + 摩擦离合器，收纸力矩可通过侧面小孔螺丝调节；
最多保留最后 9 行纸张可视；纸卷最大 15 m；
必须接保护地；面板厚度最大 12 mm。
