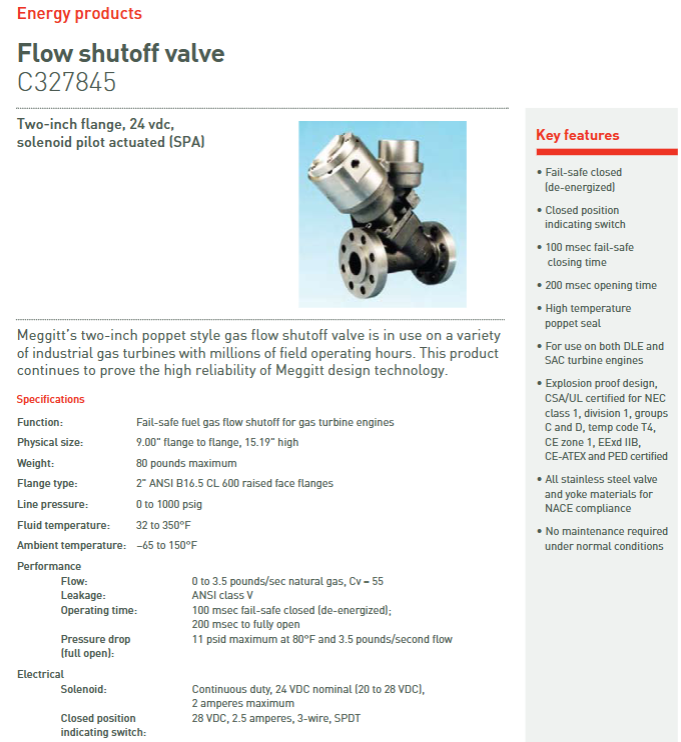

Meggitt C327845 流量切断阀
Meggitt C327845 流量切断阀
产品概述
C327845 是电磁先导式（SPA‑solenoid pilot actuated）提升阀结构燃气切断阀，2 英寸 ANSI B16.5 CL600 突面法兰接口；适配 DLE（干式低排放）以及 SAC 型燃气轮机，用于燃气管路切断控制。
关键特性 Key features
失电故障‑安全关闭：断电自动关闭（Fail‑safe closed，de‑energized）；
集成阀关闭位置反馈开关，可输出阀门关到位信号；
动作时间：故障安全关闭时间 100ms；开启时间 200ms；
高温提升阀密封件，耐受高温介质工况；
防爆认证：
CSA/UL：NEC 1 区 1 类，C、D 气体组，温度组别 T4；
CE‑ATEX：Zone1，EExd IIB；同时具备 PED 压力设备指令认证；
阀体与支架全部采用不锈钢材质，满足 NACE 抗硫化氢腐蚀要求；
正常运行工况条件下免维护。
性能与电气规格
流体接口：2 英寸 ANSI B16.5 CL600 突面法兰；附带 1‑2/14 NPT 通风口（Vent port）；1‑2/14 NPT 电气导管接口；
流通能力：Cv=55；天然气流量范围 0‑3.5 磅 / 秒；
动作时序：全开时间 200 ms；失电故障关闭 100 ms；
电气：24VDC 连续工作制，工作电压范围 20‑28 VDC；
硬件配置：内置阀门关闭位置指示开关。
外形安装尺寸
图纸单位同时标注英寸 /(毫米)
主接口：2‑inch ANSI B16.5 CL600 RF 法兰；
电气口：1‑2/14 NPT 导管螺纹；
通风口：1‑2/14 NPT；
整机最大长度：11.84 in (300.7 mm)；
提供二维外形安装图纸，包含阀体、先导电磁头、法兰、通风口、电气口各方位关键安装尺寸。
