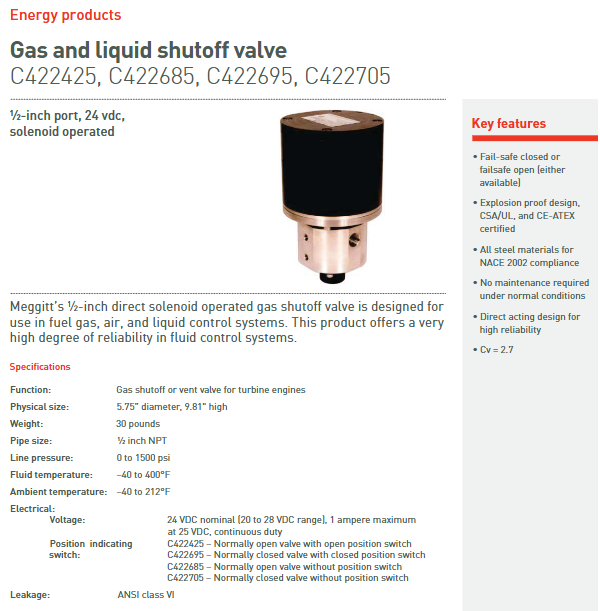

Meggitt C422425 / C422685 / C422695 / C422705 电磁阀

产品概述

该系列为直动式电磁驱动切断阀，1/2‑14 NPT 螺纹接口；应用于燃气、空气、液体流体控制回路；具备故障安全设计，提供故障‑常开、故障‑常闭两种版本；全钢制结构，适应严苛工况，正常使用条件下免维护。

核心特点

故障安全模式可选：故障安全常开或故障安全常闭；

防爆认证：CSA、UL、CE‑ATEX 防爆认证；

材质：全部钢制零部件，满足 NACE 2002 抗硫化应力腐蚀标准；

正常工况无需维护；

直动结构，提升工作可靠性；

流通系数 Cv = 2.7；

泄漏等级：ANSI Class VI（零泄漏级）。

型号区分（位置反馈开关配置）

型号类型位置指示开关

C422425 故障‑常开带阀门开位反馈开关

C422685 故障‑常开无位置反馈开关

C422695 故障‑常闭带阀门关位反馈开关

C422705 故障‑常闭无位置反馈开关

技术规格

流体接口：1/2‑14 NPT（1/2 英寸 NPT）；

工作温度：‑40 ~ 400 °F（‑40 ~ 204℃）；

电气参数

额定电压：24 VDC，工作电压范围 20‑28 VDC；

最大电流：25VDC 条件下最大 1A；连续工作制；

泄漏标准：ANSI Class VI。

机械尺寸（关键尺寸，单位英寸 / 毫米）

流体接口：入口、出口均为 1/2‑14 NPT；

安装孔：3/8‑16 螺纹孔，两侧孔深度 0.50"（13 mm）；

总长度：9.81"（249 mm）；

高度：5.75"（146 mm）；宽度 3.87"（98.3 mm）；

配置：电气接口 1/2‑14 NPT，自带接地接线耳（Grounding Lug）；端子保护盖；法兰式安装底座。
