Honeywell XLS140 火灾报警控制器安装说明
时间: 2026-10-20浏览次数：
Honeywell XLS140 火灾报警控制器安装说明
Honeywell XLS140 火灾报警控制器安装说明
系统概述
XLS140 是模块化智能寻址 FACP 火灾报警控制器；XLS140‑CPU（120V），XLS140‑CPUE（240V 出口版）。
核心性能参数
通讯协议：FlashScan 高速轮询 / CLIP 传统寻址协议；
基础自带 1 路 SLC 信号回路；选配LEM‑320 回路扩展模块增加第 2 路 SLC；单 SLC 最多 159 探测器 + 159 监视 / 控制模块；整机最大636 寻址点位；
板载 4 路 NAC 声光通知回路，支持 Class B (Style‑Y) / Class A (Style‑Z)；
电源指标：待机输出 3A；火警模式输出 6A；内置电池充电器，适配 12‑55AH 密封铅酸蓄电池；
继电器：火警、故障、监视、安防共 4 组 C 型继电器；
接口：EIA‑485 接复显；EIA‑232 接打印机、CRT 终端、PC 编程；支持 XLS‑NET 多主机网络。
标准配置与必选硬件
CPU 主板；
机箱底盘 CHS‑M2；
人机显示：KDM‑2 键盘显示屏，或者用XLS‑NCA 网络控制复显器作为主显示（加拿大机型强制）；
CAB‑4 系列机柜（A/B/C/D 四种高度，1‑4 行模块位，门铰链可左右互换）；
BP‑4 电池装饰面板、密封铅酸蓄电池。
主要可选模块
模块 功能
LEM‑320 SLC 第二回路扩展板
NCM‑W/F 网络控制模块，双绞线 / 光纤，组建 XLS‑NET 网络
APS‑6R 辅助外部 24V 电源，提升 NAC 驱动能力
UDACT 数字报警通讯器，上传到监控中心
TM‑4 极性反转输出，接市政火警 Box
ICM‑4RK/ICE‑4 扩展 NAC 声光回路
CRM‑4RK/CRE‑4 扩展 C 型继电器输出
ARM‑4 大功率辅助继电器
VCM‑4RK 语音报警 / 消防电话模块，配套功放 AA‑30/100/120
ACM‑24AT/48A 远程复显盘；AFM 系列固定指示模块
现场设备
智能探测器：光电、电离感烟、感温、光束、管道探测器、激光 Pinnacle 探测器；底座带隔离器、声响底座。
寻址模块：监视模块 MM 系列；控制输出 CM‑N；继电器 CM‑R；故障隔离模块 TC811A；手动报警按钮 XLS‑MPS；多输入输出 XP 系列。
外设：PRN/Keltron 打印机；CRT‑2 显示终端；XLS‑LCD‑80、FDU‑80 远程复显。
安装章节
安装准备与检查清单
明确完整施工步骤顺序：机柜固定→底盘安装→主板安装→选配模块安装→计算电池容量→全部布线（不上电）→设置备份告警开关→接线打印机 / CRT→接 SLC 回路→先通 AC 交流电→校验交流→再接蓄电池→安装柜门→编程→现场测试。
关键：先接交流电，确认 AC 正常之后，最后再接蓄电池，不可提前接电池。
机柜 CAB‑4 安装
机柜顶部距离完成地面 66 英寸（1.6764m）；
机柜底部 9 英寸区域专门留给蓄电池，电缆不要从此处进入；
旧款 CAB‑3 / 2002‑10 前生产 CAB‑4 机柜，内部固定支柱高度必须切割到≤9.52 mm，否则会压坏 CPU 电路板。
布线规则：受限电源回路和非受限电源回路走线必须隔离≥6.35 mm，不同敲落孔、不同穿线管进出机柜。

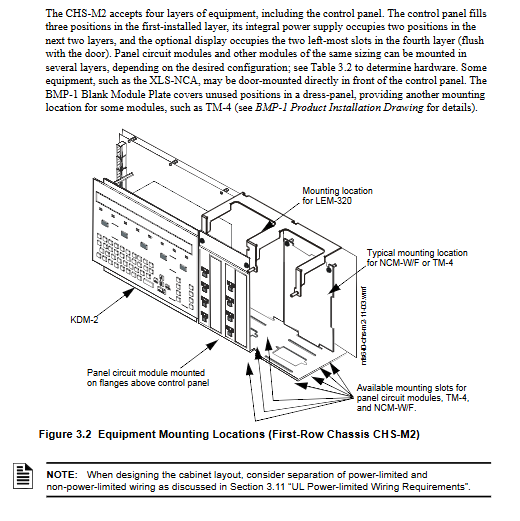

主板、显示、扩展板硬件装配
CPU 主板固定在 CHS‑M2 底盘；
人机二选一：KDM‑2 键盘显示屏；或者 XLS‑NCA 作为主显示；
LEM‑320 回路扩展板通过堆叠连接器 J3 安装；
NCM 网络模块、ICM/CRM 等面板回路模块使用支架、排线连接；
所有安装孔必须上螺丝，保证保护地连续性。
电源接线
AC 交流：120V/240V 专用消防独立回路，12AWG 线缆，TB2 端子：火线、零线、保护大地；
蓄电池 TB1：2 只 12V 蓄电池串联，交流上电校验 OK 之后再连接电池；电池有硫酸腐蚀风险；
TB7 两路 24V 输出：
RESET 可复位 24V（最大 1.25A，给四线烟感，主机复位时断电 15 秒）
NONRST 不可复位 24V（最大 1.25A，给复显、TM‑4 等，系统复位不断电）。
NAC 声光回路 & 继电器端子
TB3‑TB6 是主板自带 4 路 NAC，支持 Style‑Y/Z，配末端电阻 ELR‑2.2K；

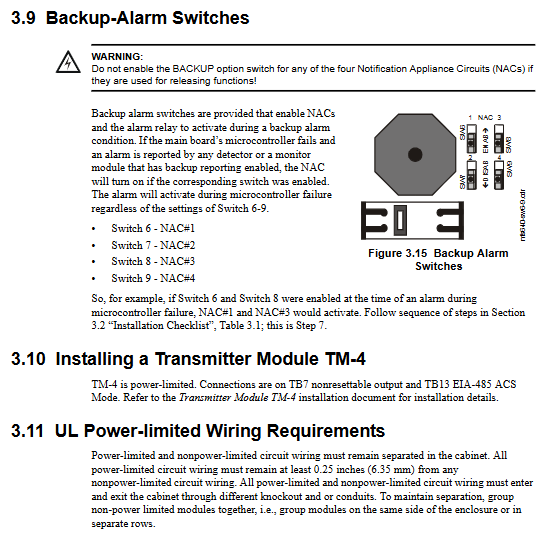

重要：如果 NAC 用于气体释放，禁止打开 Backup‑Alarm 备份告警 SW6‑SW9 开关。
TB8‑TB11：火警、故障、监视、安防 4 组 Form‑C 继电器，跳线可以修改监视 / 安防继电器行为。
面板扩展模块接线（ICM‑4RK、CRM‑4RK、ARM‑4）
ICM‑4RK 提供 4 路 NAC，ICE‑4 扩展至 8 路；CRM‑4RK 提供 4 路继电器，CRE‑4 扩展；
ARM‑4 大功率继电器，必须由 CRM‑4RK/CRE‑4 驱动，触点最大 20A；
多电源供电时需要剪断板上 JP1/JP2 跳线；
ribbon 扁平排线连接主板 J5/J6 与各扩展模块。
打印机、CRT‑2、PC 编程（EIA‑232 TB14/TB15）
PRN 系列、Keltron 打印机；CRT‑2 终端；VeriFire 编程 PC；
通讯线缆为屏蔽双绞线，最大长度限制，需要自制 DB‑25 线缆；
CRT‑2主机联网模式下不能同时使用；支持多设备总线并联。
SLC 信号回路接线
端子 TB16（SLC1）；LEM‑320 TB1（SLC2）；
支持 Style4（非环形）、Style6/Style7（环形容错回路）；禁止 T 型抽头；
最大线缆总长：12AWG 双绞线 Style4 可达 3810 米；Style6/7 总长 10000ft；
SLC 回路总电容不可超过 0.5μF。
系统应用场景
NFPA72‑1999 中心站 / 远程站系统：搭配 UDACT 通讯器，通过电话线上传报警；中心站要求 24h 备用电池，远程站需要 60h 备用电池。
专有消防系统 Proprietary：UDACT 把火警、故障、监视信号发送到远端接收主机。
消防 + 安防复合系统（加拿大不认可该模式）
STS‑1 机壳防拆开关接 J10；模块设置 SECURITY 类型码；
系统复位有 30 秒退出延时，无进入延时；安防回路不可与消防 NAC 共用输出。
灭火释放应用（气体、雨淋、预作用）
兼容 NFPA12/12A/13/17/2001 各类灭火规范；最多支持 10 个释放逻辑区；
两种接线：①直接使用主板 NAC 端子；②使用寻址模块 XLS‑CM‑‑N；
接入 NBG‑12LRA 手动释放‑中止站；
释放回路严禁启用备份告警开关，气体作业必须遵守人身安全锁止流程。
系统测试与维护
验收测试 Acceptance Test：完全依照 NFPA72‑1999 第 7 章，授权消防技术人员，在业主与监理在场下完成全部测试。
周期性维护：月度常规检查，修改程序、增减硬件后，不仅测试改动点位，额外抽测 10% 非改动设备（最多 50 点）。
操作检查项目
测试 LED 灯全亮（LAMP TEST）；
逐个触发输入设备，校验声光输出、继电器；
断开 AC，只靠电池供电测试全部报警功能；
消防电话回路通话测试；
做释放设备测试前必须物理断开执行装置，不能只依靠软件屏蔽。
蓄电池维护
密封铅酸电池，免加水；5 年必须强制更换；
电池电压报警阈值：负载下低于 21.6VDC 必须更换；新电池断电后需要充电 48 小时再做放电测试。
CPU 板载锂电池：保存 RAM 配置数据，寿命约 10 年，故障报 “Bat. Backup RAM”。
电源与蓄电池容量计算（工程核心）
手册提供完整计算表格，用来核算 AC 分支电流、待机电流、火警电流、蓄电池安时 AH 容量。
区分：一次电源 AC 市电；二次电源蓄电池备用电源；
计算步骤： 1）统计全部设备待机、火警消耗直流电流； 2）确认备用小时数：本地系统 24h 待机 + 5min 火警；远程站 60h 待机； 3）计算总 AH，乘以降容系数；
电池选型：12AH/25AH 可内置机柜；＞25AH 需要外接 XLS‑LBB 独立电池箱，最大支持 55AH。
注意：整机主板电源待机最大 3A，火警最大 6A，超负载必须增加 APS‑6R 辅助电源。
电气规格与线缆要求
电源、SLC 回路、NAC 回路、继电器、四线烟感全部电气参数；
各类回路线缆线规 AWG、最大距离、屏蔽要求；
SLC：非屏蔽双绞线；
EIA‑485 / EIA‑232：必须屏蔽双绞线；
AC 必须独立消防回路，严禁给其他设备供电；保护地可靠接大地。
