Honeywell Enhanced Micro TDC 3000（MT11‑520）DCS 控制系统
时间: 2026-10-20浏览次数：
Honeywell Enhanced Micro TDC 3000（MT11‑520）DCS 控制系统
Honeywell Enhanced Micro TDC 3000（MT11‑520）DCS 控制系统
系统介绍与概述
系统定位
Enhanced Micro TDC3000 是紧凑型 DCS，通过 UCN（通用控制网络）和工艺设备通信，由 APM（高级过程管理器）完成工艺监控控制。基础型号 MX‑DTAB01，硬件包含 K2LCN 处理器、1 台 US 通用站、APM、AM 应用模块、HM 历史模块。
注意：不再提供双 US 的 B 版本基础机型；不支持 UXS、AXM 硬件。
核心节点组件
节点 作用
US 通用站 人机操作窗口，显示器、键盘、磁盘驱动器集成，访问工艺数据
AM 应用模块 完成复杂计算、特殊控制策略；内存 4MW/8MW
NIM 网络接口模块 连接 LCN 与 UCN，对接 APM 工艺控制器
HM 历史模块 大容量存储系统软件、工艺历史、用户数据
可扩展最多至8 个节点，可选冗余 NIM、额外 US、PLC 网关、计算机网关、工厂网络模块等。
人机外设
操作员键盘：薄膜耐化学腐蚀键盘，左侧按键支持用户自定义标签，内置三功能报警蜂鸣器；
工程师键盘：支持热插拔，工程师组态使用，可带走限制操作员高级权限，插接在操作员键盘侧面接口；
TPLCN 双绞线本地控制网络：替代传统同轴 LCN，RS‑485 接口，5Mbps 令牌传递协议，用于两台机柜内部节点通信；可选购升级套件接入标准同轴 LCN 系统。
运行规范与设备处理要求
开机前：控制室除尘、密封窗户、防尘地垫、消除静电隐患、禁烟；准备防静电腕带。
运行期间：湿度维持 40‑60%，湿度变化速率＜6% 每小时；限制人员出入；手持对讲机距离设备≥3 米；规范清洁方式，严禁液体泼洒设备；定期清理滤网。
电路板操作 ESD 防静电：拆装板卡断电，只拿板卡边缘，佩戴接地腕带，使用导电工作台；板卡必须存放于导电屏蔽袋，禁止泡沫包装运输。
盒式磁盘（Bernoulli）操作：磁盘使用前适应环境温度；禁止拆开磁盘外壳；设置写保护防止误删除；驱动器通电才可以插拔磁盘；通过面板指示灯判断驱动器状态。
现场准备与安装
环境参数
存储条件：温度‑10~70℃，相对湿度 10‑80%，避免结露；仅支持一年期限仓储；
运行环境：C 类办公室环境，工作温度 0‑45℃，明确抗振动指标；
供电：交流 120/240Vac（+10% /‑15%），频率 47‑63Hz；设备必须共地；区分北美 NEMA 插座与欧洲 CEE‑7 插座要求。
尺寸重量
包含电子机柜（塔 1、塔 2）、APM 双访问机柜、打印机、多款 20/21 英寸显示器的外形尺寸、重量。APM 机柜重量达 200kg。

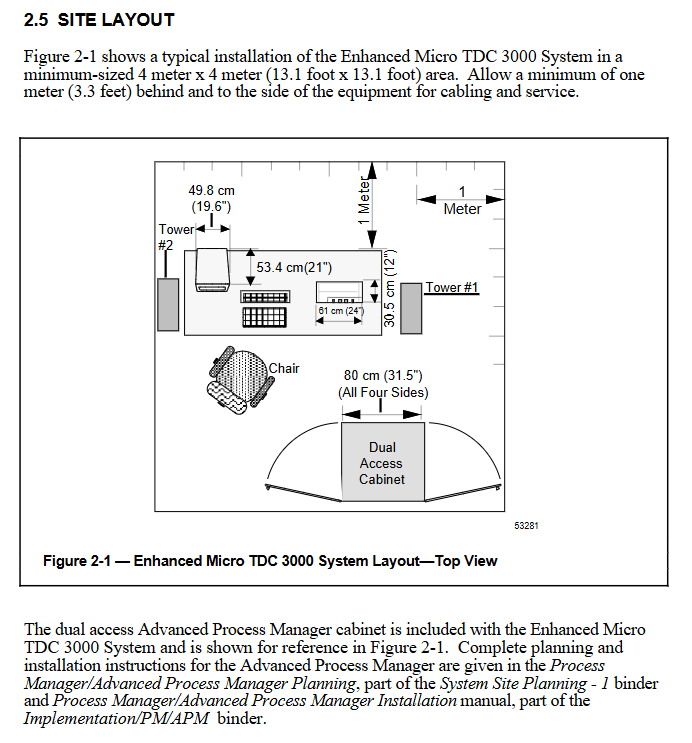

布局要求：设备四周预留至少 1 米维护检修空间，典型最小控制室 4m×4m。
开箱检查
开箱检查运输损坏，核对装箱清单；禁止抓触摸屏边框搬运 CRT 显示器，容易损坏触摸屏。
硬件机柜说明
系统包含 2 台电子机柜（Tower#1、Tower#2，每台最多 4 个节点，合计最大 8 节点）
Tower#1（1 号塔）：自带双盒式磁盘驱动器；
Tower#2（2 号塔）：内置大容量温彻斯特硬盘；
重要警告：全部安装工作完成后才允许上电，上电前所有电源开关置 OFF，拔掉电源线；搬运重型机柜建议使用滚轮小车。
布线工作
区分标准布线和CE EMC 合规布线两套方案。EMC 版本全部外出电缆屏蔽层两端接机柜机壳地，连接器外壳完整屏蔽。
板卡介绍
TP485 板：实现 TPLCN 双绞线网络；
EPDGP / EPDGC I/O 板：外设接口板（显示器、键盘、打印机、触摸屏、轨迹球）；EPDGC 为 CE‑EMC 版本，全部 D 型屏蔽连接器。
外设接线：操作员键盘、工程师键盘、打印机、彩色显示器、触摸屏、轨迹球、TPLCN 机柜互联电缆。触摸屏和轨迹球不能同时在同一个 US 上使用。
UCN 工艺电缆：连接 NIM 和 APM 工艺控制器；UCN 分 A/B 通道严禁交叉错接；UCN 抽头需要接地。
选件布线：冗余 NIM、计算机网关 CG、EPLCG 增强 PLC 网关接线；
LCN 升级选件套件：将 Micro TDC3000 接入传统同轴 LCN 系统，需要迁移部分节点、重新分配节点地址，操作复杂。
安装收尾
固定所有线缆应力释放卡扣，装回后盖；清理包装材料；移除磁盘驱动器运输泡沫；确认全部开关断电，接电源线，准备进入通电测试。
系统通电检查
安装全部完成后执行上电自检，出现故障查阅第 6 章维修章节。
1 号塔、2 号塔电子单元检查
拆下前门，确认维护跳线 LO‑NOM‑HI 置于 NOM 中间位置；上电观察板卡 LED 指示灯；正常绿色 LED 点亮，数码管显示节点地址；红色灯常亮代表自检失败，记录故障代码；检查电源 OK、故障 ERROR、风扇报警指示灯；测试 RESET 复位按钮功能。HM 历史模块上电自动引导启动。
彩色显示器测试：开机，调节亮度对比度，调整显示俯仰角度。
打印机 ASPI‑41 测试：
自测试：按住 ONLINE 开机，打印机循环打印全部字符集；
用户诊断测试：执行完整硬件诊断，打印配置报告；记录故障代码用于维修。
盒式磁盘驱动器测试：插入写保护磁盘，观察黄绿 LED 读写指示灯；警告：指示灯闪烁 / 常亮状态严禁拔盘。
全部测试通过，进入第 4 章系统实施组态；故障则进行故障检修。
系统实施组态
实施包含系统启动、网络数据库、UCN/APM 点、画面、日志、按键、Area 区域数据库配置；可以直接加载出厂预编译配置文件，也可以从零完整组态。需要工程师键盘。
系统启动与 LCN 网络配置（NCF 网络配置文件）
两种模式：加载出厂预制 NCF 文件，或者完全手动组态；系统支持 CG 计算机网关、EPLCG PLC 网关在线添加节点。
引导 US 通用站：断电重启机柜，在操作员键盘执行 LOAD 引导，选择 UNP（通用人格，可切换操作员 / 工程师模式）或者 OPR（仅操作员模式）；设置系统时间日期，校验 HM 历史模块状态必须为 OK。
预配置 NCF 包含：单元、区域、控制台、节点参数、报警策略、访问权限表、磁盘卷配置、连续历史、日志参数、打印报表参数等全套系统参数。
各模块加载（AM、NIM、APM、网关）
AM 应用模块：手动冷 / 热加载，可以使用默认 HM 数据源，或者使用空检查点（&C8 磁带）不加载预制点；
NIM 网络接口模块（主 NIM#3，冗余 NIM#4）：加载操作员程序；预制 UCN 实体定义 NIM 与 APM 对应关系；
APM 高级过程管理器加载：加载程序、恢复数据；支持标准双面非冗余机柜、扩展 I/O 机柜；文档提供 APM 机柜 IOP 卡点位图表；
EPLCG / CG 网关加载：使用空检查点磁带 & C8。
数据点建立
系统自带预制 AM、APM 工艺点，存放在附录 A；可使用 DEB 数据实体生成器新建、修改、删除测点。
自定义功能组态
绘制画面（Picture Editor 画面编辑器）：制作工艺流程图；
自由格式日志 Free Format Logs：自定义打印报表；
按键配置 Button Configuration：操作员键盘自定义按键，预制配置文件 BUTTON01（附录 B）；
用户 CL 控制语言程序：CL/AM 在应用模块运行；CL/APM 在 APM 运行；编写、编译、链接、加载用户控制程序。
Area 区域数据库配置
出厂预制 AREA01 区域数据库；定义单元分配、组显示、趋势、报警、日志、报表；修改完成后执行 INSTALL AREA 安装数据库使其生效。 完成全部组态后切换 US 到操作员人格，系统投入运行。
操作指南
两种操作人格
UNP 通用人格 Universal Personality：一套系统内切换工程师组态、操作员监控，6MB 内存 US 支持；
OPR 操作员人格 Operator Personality：仅工艺监控，不能修改组态。
加载方式：①本机磁带引导；②已经运行的 US 远程加载其他站；③HM 硬盘自动引导。系统启动完成后设置时间日期。
模块日常加载操作
US 运行后，通过 System Status 系统状态画面，加载 AM、NIM、APM、HM、网关；HM 出厂配置支持自动上电自举（autoboot）。UCN 设备加载完成后需要执行 STARTUP 启动 APM。
日常操作调用画面
细目画面 Detail Display：输入点 ID 查看测点；
组画面 Group Display：调用测点组； 系统状态、报警、趋势等标准画面，参考《Process Operations Manual》。
访问权限密钥锁（KEYLOCK）
Micro TDC3000 没有硬件钥匙开关，依靠密码画面实现三级权限：操作员 OPER、监督员 SUPV、工程师 ENGR。出厂密码：TDC3000 SUPV、TDC3000 ENGR。 可以使用画面编辑器修改密码；通过 KEYLOCK 流程图画面调用权限界面；控制台状态画面可以查看当前实际访问级别。
显示器操作
支持三款 21 英寸 CRT 显示器：IDEK MF‑5221（模拟旋钮）、IDEK MF‑8221（数字按键）、Hitachi HM‑4821‑D（CE 合规）。文档详细说明亮度、对比度、几何失真、消磁 DEGAUSS、BNC 视频输入阻抗设置。同时提供触摸屏配件型号对照表。
维护与服务
现场调整：LCN 节点地址跳线、UCN 节点跳线、21 寸显示器硬件调节；

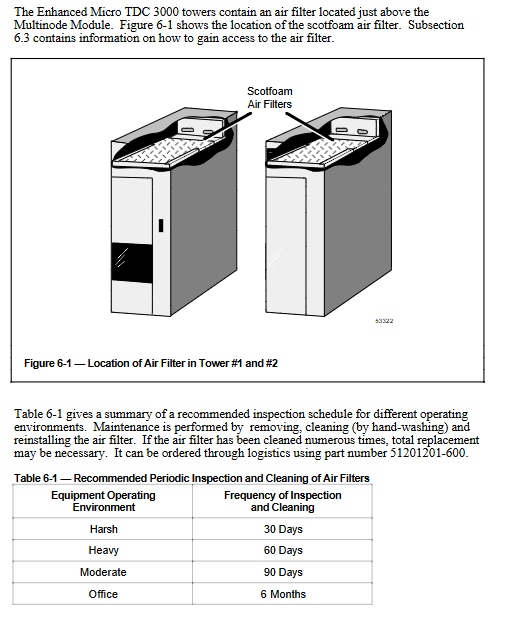

清洁维护：空气滤网拆卸清洗、键盘、显示器、打印机清洁流程；
故障排查：HVTS 硬件验证测试系统用于硬件诊断；备件说明。
