Honeywell EP-DOCX-SCA-SMSC-100安全系统通用信号调理配线解决方案（UMS）
时间: 2026-10-20浏览次数：
Honeywell EP-DOCX-SCA-SMSC-100安全系统通用信号调理配线解决方案（UMS）
Honeywell EP-DOCX-SCA-SMSC-100安全系统通用信号调理配线解决方案（UMS）
EP‑DOCX‑SCA‑SMSC‑100属于 Safety Manager SC 安全系统配套通用配线（Universal Marshalling Solution，UMS），用来实现安全 IO 模块与现场设备之间信号调理、隔离、本安防爆、继电器转换、端子配线，支持集中式 / 分布式机柜安装，符合 IEC61508 功能安全 SIL2/SIL3、ATEX/IECEx 防爆、RoHS、EMC 等标准。
UMS 整体方案特点
模块化即插即用：基座底板上直接热插拔 SCA 单通道适配器，无需现场定制布线，减少机柜内部手工接线。单块基座最大处理16 路 IO 通道。
集成硬件功能：每通道标配熔断器 + 刀型断开开关，方便维护、回路断开测试；带熔丝熔断指示、测量探针点；支持 2 线 / 3 线现场设备。
三层现场端子架构，适配不同现场接线习惯；垂直 DIN 导轨安装，适合线缆机柜上进 / 下进。
接口体系：37 针 D‑SUB (SIC) 电缆对接安全系统 IOTA；基座可给有源适配器提供 24VDC 现场电源。
状态 LED 指示灯，快速诊断继电器、有源适配器状态。
兼容霍尼韦尔系列 IO：Series‑C IOM、Universal IO、Universal Safety IO 通用安全 IO 模块。
环境性能：工作温度‑40℃ ~ +70℃；存储‑40℃ ~ +85℃；非冷凝湿度 5‑95%；满足 IEC 振动冲击试验；防护等级 IP20，UL94‑V0 阻燃。
功能安全等级：模块分为 SIL‑3、SIL‑2、SIL‑1 不同等级；防爆支持 ATEX / IECEx、北美 Class I Div.2 / Zone2。
两大类基座底板（Backplane）
1. CC‑USCA01 标准通用信号调理基座
容量：最多 16 路 SCA 适配器；DIN 导轨安装；
电气：24VDC 供电，最大 1.3A；每通道带熔断器、刀式断开开关；37‑pin D‑SUB 接 SIC 电缆；每通道 3 个现场接线端子；
SIL3；适合普通非本安信号。
2. CC‑UGIA01 本安 IS 信号调理基座
最多 16 路本安安全栅适配器（FC‑UGAI01/UGAO01/UGDA01）；同样集成熔断器、刀型断开；DIN 导轨；用于危险区本安防爆回路。
3. FC‑USCA01 大电流 High‑Current 基座（V2.0 新增）
可装 16 个适配器；专门针对大电流输出工况；
24VDC 最大输入16A，适合 FC‑UDOF01 大电流继电器输出模块。
三块基座全部采用无螺丝卡扣式安装适配器；适配器带机械防错键，防止错插。
全部单通道 SCA 信号调理适配器（逐个说明）
全部单通道，厚度仅 10mm；DIN 基座卡扣安装，部分模块需要 24V 供电，部分无源。
型号 名称 安全等级 核心用途 供电 关键特点

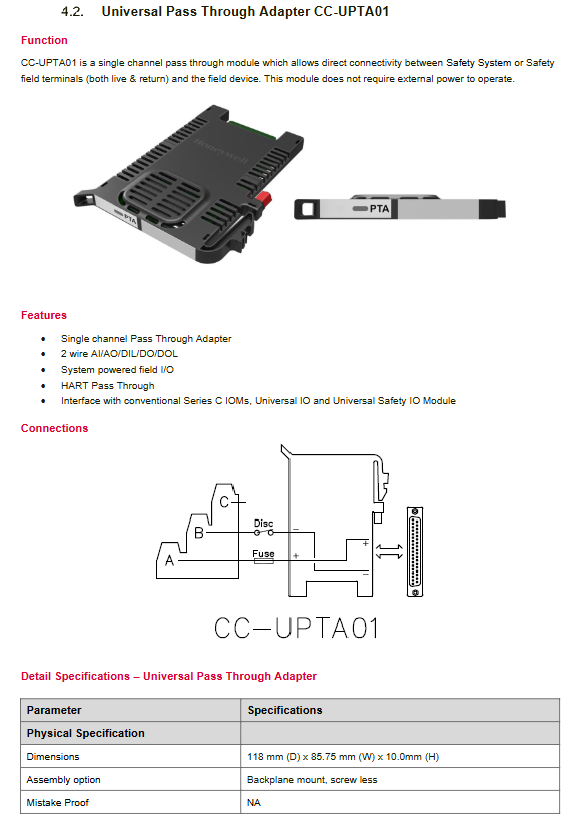

CC‑UPTA01 直通适配器 SIL3 信号直接直通，AI/AO/DI/DO，支持 HART 无源 不做信号变换，仅仅隔离转接；2 线回路。
FC‑UDI501 5K 电阻数字输入适配器 SIL3 无 EOL 终端电阻的数字输入回路 无源 内置 5KΩ 并联终端电阻。
FC‑UIR501 带 5K 电阻继电器输入适配器 SIL1 湿接点输入，继电器隔离 现场取电 继电器隔离 + 5K 电阻；状态 LED；SIL1。
FC‑UDIR01 数字输入继电器隔离适配器 SIL3 低压干接点数字输入 需要 24V 1500Vrms 电气隔离；高低输入阻抗变化；状态 LED。
FC‑UDOR01 数字输出继电器适配器 SIL3 低压 DO 继电器输出，最大 1A 阻性负载 无源 常开继电器，1500V 隔离；状态 LED。

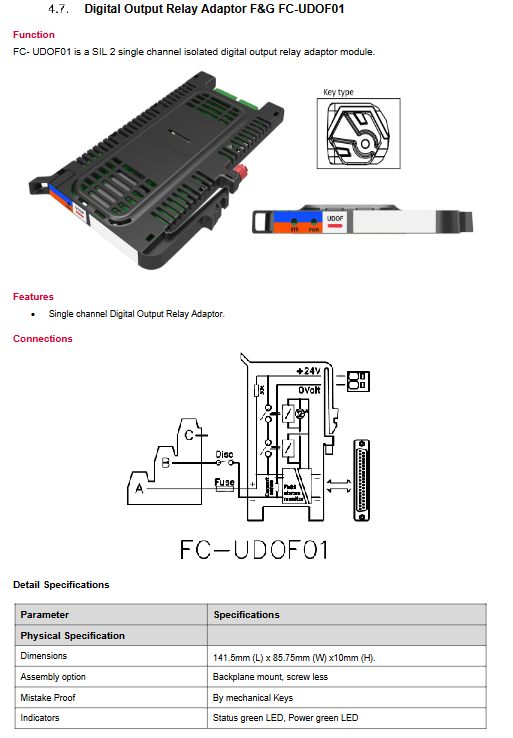

FC‑UDOF01 F&G 大电流 DO 继电器适配器（V2 新增） SIL2 大电流现场负载驱动 需要 24V 单通道最大 2A@24V；具备线路断线、短路诊断；FC‑USCA01 基座使用，有通道数量电流限制。
FC‑UAIA01 三线制 4‑20mA 模拟输入 SIL3 三线制变送器 4‑20mA，支持 HART 需 24V 给变送器回路供电；PTC 保护，状态 LED。
FC‑UAIS01 灌电流型模拟输入 SIL2 源型输出变送器，4‑20mA，HART 需 24V 断线检测，三线设备。
FC‑UDIN01 NAMUR 接近开关输入 SIL2 标准 NAMUR 传感器 无源 输出 8.2V，串联 1kΩ 电阻。
FC‑UDNS01 安全型 NAMUR 输入 SIL2 安全 NAMUR 接近开关 无源 输出 8.2V，串联 715Ω 电阻。
FC‑UGAI01 本安模拟输入安全栅 SIL2 危险区 4‑20mA 本安 AI，HART 需 24V 三端隔离；支持 2/3/4 线；断线故障透明；反向极性保护；接 CC‑UGIA01 基座。
FC‑UGAO01 本安模拟输出安全栅 SIL2 危险区 4‑20mA 本安 AO，HART 需 24V 三端隔离，最大负载 650Ω；故障透明。
FC‑UGDA01 本安数字输入输出通用安全栅 SIL2 本安 DI/DO/NAMUR；自适应无需配置 需 24V 自动识别 DI 或者 DO；支持 NAMUR；DIP 开关高低电流模式；状态 LED；三端隔离。
本安类适配器 FC‑UGAI01/UGAO01/UGDA01只能安装在 CC‑UGIA01 本安基座上，不能使用普通 CC‑USCA01。
SIC 系统互联电缆 FC‑SIC5xxx
功能：连接 IOTA（安全 IO 模块侧）与 USCA/UGIA01 配线基座；两端为 37 针 D‑SUB 母头。
型号编码 FC‑SIC5XXX：XXX 代表长度，单位分米 (dm)；例如 FC‑SIC5005=0.5 米，最长 FC‑SIC5300=30 米。
接线区分 CN1（通道 1‑16）、CN2（通道 17‑32）。
适配 IOM：FC‑RUSIO3224、FC‑PUIO01、FC‑PDIO01 安全 IO 模块。
电气、防爆、功能安全共性要点
隔离参数：继电器类、本安栅模块隔离耐压典型1500VAC RMS。
防爆参数：
ATEX / IECEx：Ex ic / Ex ec；北美 Class I Div.2、Zone2，T4 温度组别；
本安模块给出实体参数 Um、Uo、Io、Po，用于现场本安回路验算。
端子线径：现场端子 12‑24AWG；电源端子 10‑26AWG。
大电流基座 FC‑USCA01 使用限制（FC‑UDOF01）
0.5A 负载：最多 16 通道；
1.5A 负载：最多 12 通道；
2A 负载：最多 8 通道；
整机总 24V 最大 18A，包含模块功耗 + 现场负载。
安装维护要点
适配器完全卡扣式，无需螺丝；带机械防错销，防止型号错插。
每个通道自带刀型断开开关：维护测试可以断开现场回路，带测试探针，无需拆线。
自带现场回路熔断器，带熔丝熔断指示灯。
基座 DIN 导轨垂直安装，适配机柜顶部 / 底部进线。
本安适配器必须搭配 CC‑UGIA01 本安基座，不可混用普通基座。
