Hirschmann（Belden）MICE MS20 / MS30 工业交换机安装说明
Hirschmann MICE MS20 / MS30 工业交换机安装说明
产品总体架构
MICE 系列由基础主模块 + 媒体模块 (MMxx) + 扩展模块 MB20组成，支持热插拔媒体模块。
MS20：全部端口 10/100M；端口规模 08/16/24 口；无千兆槽位。

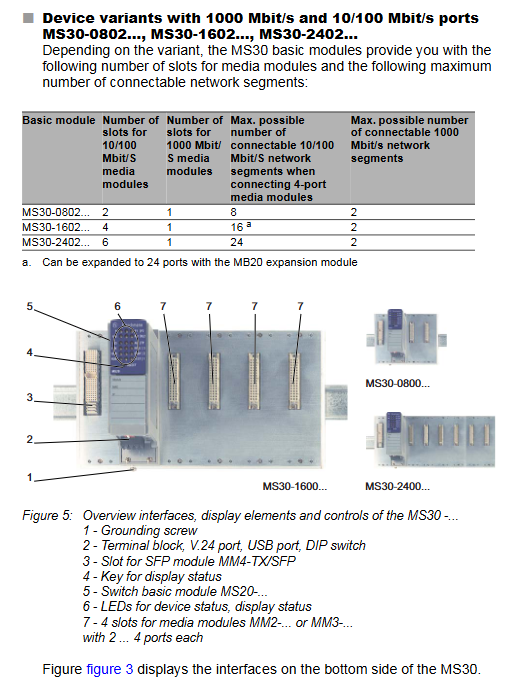

MS30：在百兆基础上增加最多 2 个千兆 SFP 槽位；端口规模 08/16/24 口。
MB20 扩展模块：给 MS20‑1600/MS30‑1602 增加 2 个媒体模块插槽，实现端口扩容。
媒体模块（MM2/MM3/MM4/MM22‑PoE/MM24‑IO）：提供 RJ45 铜口、多模 / 单模光纤 ST/DSC/MTRJ、SFP 千兆、PoE 供电、数字 IO。
MM4：千兆，支持 RJ45 与 SFP 二选一，插入 SFP 会自动关闭对应铜口；
MM22‑T1T1T1T1：IEEE802.3af PoE 模块，外部 48V 供电；
MM24：4 入 4 出数字 IO 模块。
型号编码规则（产品码各位置含义）
位置 字段 说明
1‑4 MS20 / MS30 产品系列
6‑7 08/16/24 10/100M 端口最大数量
8‑9 00 / 02 千兆口数量；MS20=00，MS30=02
10 S/T/E 温度：S 标准 0~+60℃；T 宽温‑40~+70℃；E 宽温 + 三防涂层
11 A/C/E 供电：A=18‑32VDC；C=18‑60VDC；E=18‑60VDC（6‑pin 端子）
12 A/B/H/S/Y/Z 认证：CE/UL508、Class I Div2、ATEX、GL 船级、铁路 EN50121‑4、变电站 IEEE1613/IEC61850‑3 等
13 E/P 软件版本：Enhanced / Professional
硬件接口
电源端子
A/C 版本：两组 4‑pin 可插拔端子，双路冗余供电 P1/P2，18‑32V / 18‑60V DC；自带两路继电器告警无源信号触点 RL1、RL2。
E 版本：单组 6‑pin 端子，集成双电源输入与两路继电器。
继电器触点告警条件：电源丢失、端口链路故障、超温、模块移除；正常状态触点闭合，故障断开；ATEX 工况下触点电流限制≤100mA 阻性负载。
管理接口
V.24 (RJ11)：RS232 串口 CLI 控制台，9600‑8‑N‑1。
USB：接 ACA 自动配置适配器，保存 / 加载配置、固件升级。
DIP 拨码开关
4‑pin（A/C 机型）：RM 冗余管理器、Ring‑port 环网端口选择、Standby 环耦合、软件配置优先（出厂默认软件优先）。
3‑pin（E 机型）：RM、Ring‑port、Standby。
LED 指示灯
基板 LED：P1/P2 电源、RM 冗余管理器、RUN 运行、RL1/RL2 告警继电器。
SELECT 按键：切换媒体模块端口 LED 显示含义（链路 / 全双工 / 速率 / 自动协商 / HIPER‑Ring 环 / PoE 状态等）。
媒体模块端口：RJ45、各类光纤接口、SFP 插槽；每个媒体模块自带端口状态 LED。
安全、认证与环境条件
安全重点
仅合格技术人员操作；DIN 导轨安装，必须可靠保护接地；通风空间上下≥10cm。
支持ATEX / IECEx / UKEX 2 区防爆、北美 Class I Division2 危险区域使用；
危险区域内 USB/V.24 仅允许维护临时插拔，带电禁止插拔；
部件不可随意替换，会破坏防爆资质；连接器断电才可插拔。
电源必须 SELV 安全特低电压；北美需 NEC Class2 电源。
设备为 A 类 EMC 设备，居民区使用可能产生干扰。
认证清单
CE、FCC、UL508C；可选：ATEX、IECEx、UKEX、GL 船级社、铁路 EN50121‑4、电力变电站 IEEE1613、IEC61850‑3。
环境
S 标准版工作：0 ~ +60 ℃；T/E 宽温：‑40 ~ +70 ℃；存储‑40~+85℃。
湿度 10‑95% RH 无凝露；污染等级 2；IP20；抗振动冲击符合 IEC60068。
安装与接线步骤
开箱检查，媒体模块可以热插拔，从左到右依次安装；附带标签纸用于标记 IP、MAC、端口用途。
SFP 光模块：仅允许使用 Hirschmann 原厂 SFP；插拔操作规范。
PoE 媒体模块 MM22‑T1T1T1T1：需要外接 RPS60/48V‑EEC 48V 电源，3m 以内接线，满足 IEEE802.3af。
DIN 导轨 35mm 标准导轨安装；设备垂直安装；壳体可通过导轨或者独立接地螺丝接地。
布线建议：
双绞线用屏蔽线缆；动力线缆与网络线缆分开走线，尽量 90° 交叉，不要长距离并行；
光纤：收发波长匹配；单模多模不可混用。
端子接线：导线最大截面积 2.5mm²(AWG12)；直流输入负极接地。
拨码配置：出厂默认 DIP 开关不生效，软件配置优先；如需硬件控制 HIPER‑Ring 环网，修改对应拨码。
上电与基础配置
上电后约 60 秒完成自检启动。
默认参数：
IP 获取：DHCP；
用户 user 密码 public（只读），admin 密码 private（读写）；首次登录强制修改 admin 密码；
HIPER‑Ring 环网关闭；RSTP 快速生成树启用；端口自动协商开启。
管理途径：
①V.24 串口 CLI；②Web 网页；③HiVision 工业网络管理软件；④SNMP。
ACA 适配器：USB 接口，备份恢复配置文件。
维护与拆卸
无易损耗件，仅继电器存在机械寿命损耗，根据动作频次定期检查。
拆卸顺序：断开所有数据线→断开电源→取下端子排→解除 DIN 导轨锁扣取下整机；SFP、媒体模块支持单独拆卸。

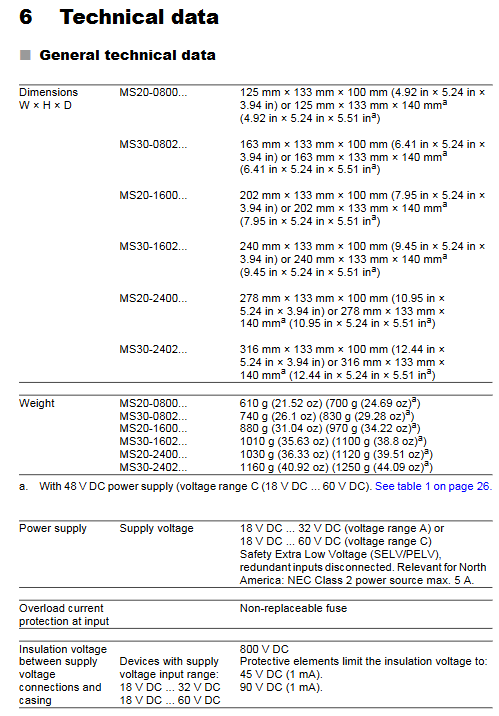

技术数据要点
供电：18‑32VDC / 18‑60VDC，双路冗余输入；整机功耗随模块组合变化。
继电器告警触点：普通工况最大 1A 阻性负载；防爆工况限制 100mA。
接口传输距离：
铜口 10/100/1000M：Cat5e 线缆最大 100m；
光纤：多模 / 单模 / 长距离 LH 根据 SFP 型号，几十米到上百公里不等。
物理尺寸：不同端口数量基础模块宽度不同；全部 DIN 导轨安装；媒体模块统一尺寸。
EMC 抗扰：支持工业、船用、铁路、变电站严苛等级，ESD、电快速脉冲、浪涌、射频场指标完整。
