Exor UniOP ePAD05 /ePAD06 紧凑型 HMI工业人机面板
Exor UniOP ePAD05 /ePAD06 紧凑型 HMI工业人机面板

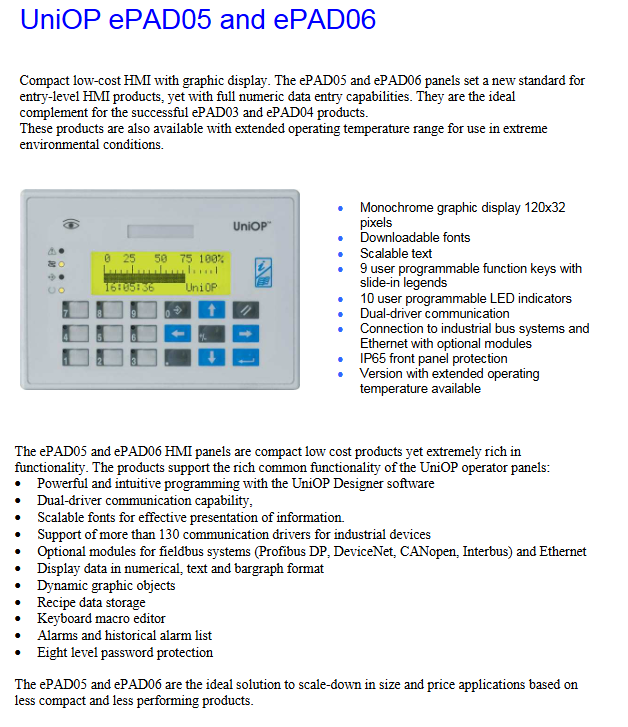

产品概述
ePAD05、ePAD06 是紧凑型单色图形 HMI，不带触摸屏，全按键操作，支持完整数字录入；可选购扩展模块实现现场总线、以太网通讯；具备宽温型号适应严苛工况；使用 UniOP Designer 组态软件开发。两款硬件外形完全一致，但功能存在差异，ePAD05 功能更强。
硬件参数
显示单元
屏幕：单色 LCD，LED 背光；分辨率120×32 像素，有效显示区域 70 mm ×21 mm，文本格式 4 行 ×20 列。
支持可缩放字体、256 个用户自定义字符；对比度软件调节。
按键与指示灯
9 个用户自定义功能按键，支持可插入更换的标签纸（可选购打印标签纸配件 R‑PRINT3148）
系统功能按键 10 颗；10 路用户可编程 LED 指示灯；4 颗系统状态 LED。
整机无触摸屏、无蜂鸣器、无屏幕保护功能。
存储与核心功能对比
项目 ePAD05 ePAD06
用户内存 512KB Flash 512KB Flash
配方存储 16KB 不支持
硬件 RTC 实时时钟 ✅（CR2430 3V 锂电池，用户可自行更换，不可充电） ❌
双驱动同时通讯 ✅ ❌
UniNet 网络模式 服务端 / 客户端 仅客户端
报警记录容量 1024 条报警，256 条事件列表 256 条报警
密码权限 8 级密码保护 8 级密码保护
编程下载波特率 9600‑38400bps 仅 9600bps
通讯接口
PLC 主端口：RS‑232 / RS‑422 / RS‑485。
Aux 辅助端口：可外接选件模块，扩展 Profibus‑DP、DeviceNet、CANopen、Interbus、以太网。
无原生 PC / 打印口。
驱动库：支持超过 130 种工业 PLC / 控制器通讯驱动。
电气规格
供电：18‑30 VDC，典型 24VDC；最大功耗 0.25A@24V。
内置过流保险丝保护。
整机重量：1 kg。

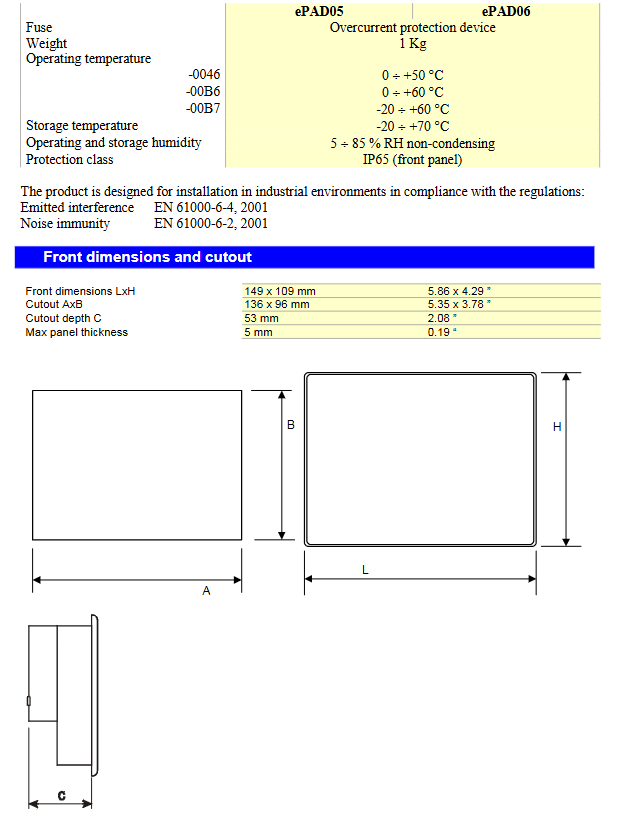

环境、防护与机械
前面板防护等级 IP65，适合控制柜面板开孔安装。
EMC 标准：发射 EN 61000‑6‑4；抗扰 EN 61000‑6‑2 工业环境。
温度：
ePAD05‑0046 / ePAD06‑0046：0 ~ +50℃
ePAD05‑00B7（宽温版）：‑20 ~ +60℃
存储温度：‑20 ~ +70℃；湿度 5‑85% RH，无凝露。
面板尺寸：149 × 109 mm；开孔尺寸 136 × 96 mm；安装深度 53 mm；机柜面板最大厚度 5 mm。
软件功能（UniOP Designer）
组态软件 UniOP Designer，支持双驱动通讯；
数据显示：数字、文本、柱状图、动态图形对象；
配方存储（仅 ePAD05）；键盘宏编辑器；
报警、历史事件列表；8 级用户密码权限；
UniNet 网络通信；可外接选件模块扩展各类现场总线。
订货型号清单
型号 说明
ePAD05‑0046 标准型，带 RTC 实时时钟，0~+50℃
ePAD05‑00B7 ePAD05 宽温扩展版，‑20~+60℃，带 RTC
ePAD06‑0046 基础版本，无 RTC，0~+50℃，功能删减
R‑PRINT3148 配件：按键标签打印纸，5 张 A4，每张内含 10 套标签
