Exor effectiView eV058‑TST /eV058‑TNT工业触摸屏 HMI 人机面板

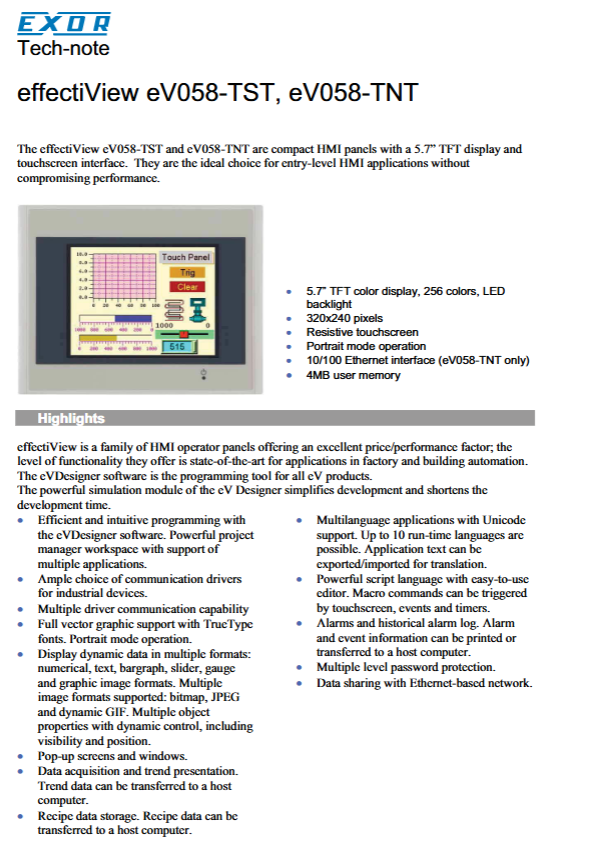

产品硬件规格

显示与触控

屏幕：5.7 英寸 TFT 彩色显示屏，256 色，LED 背光；分辨率 320×240

触控：电阻式触摸屏；支持竖屏（Portrait）显示模式

存储器

用户存储：4MB 电池备份 Flash 存储器

系统内存分两个版本：标准版 128KB；‑R4 版本升级为 1MB 系统内存

硬件 RTC 实时时钟，带电池备份

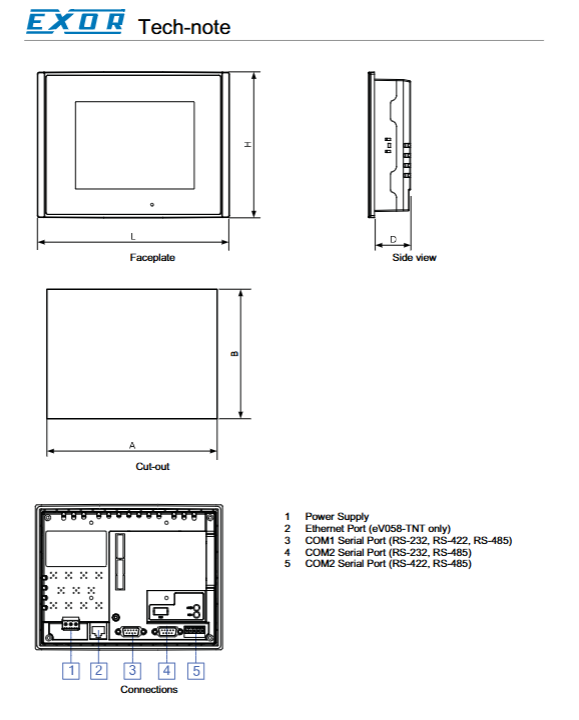

通讯接口（背板接口图）

背板共 5 组接口：

端子排：24 VDC 直流供电输入

RJ45 以太网：仅 eV058‑TNT 具备，10/100M 以太网；TST 无网口

COM1 串口：支持 RS‑232 / RS‑422 / RS‑485 4、5. COM2 串口：支持 RS‑232 / RS‑422 / RS‑485

电气、机械与环境

供电：24 VDC；整机重量约 0.6 kg

前面板防护等级：IP65（正面，适合控制柜面板开孔安装）

工作温度：‑20℃ ~ +60℃；湿度 10‑90% RH 无凝露

EMC：满足 EN 61000‑6‑2 工业环境抗扰标准

软件功能特性（基于 eVDesigner 组态软件）

配套编程软件为 eVDesigner，是全 effectiView 系列 HMI 统一开发工具。

开发能力

内置仿真模拟器，PC 端直接仿真工程，缩短开发周期；多工程项目管理器。

完整矢量图形，支持 True‑Type 矢量字体；支持位图 BMP、JPEG、动态 GIF 图片。

画面与交互

弹窗 / 弹出窗口；控件动态属性（可见性、位置动态变化）。

数据展示：数字、文本、柱状图、滑块、仪表、图形多种格式。

数据功能

数据采集、趋势曲线，趋势记录数据可上传上位主机。

配方存储；配方数据支持导出上传至主机。

多语言

Unicode 支持，最多运行 10 套在线运行语言；文本支持导入导出，方便翻译。

脚本、报警与安全

脚本宏语言编辑器；宏可由触摸动作、事件、定时器触发。

报警功能、历史报警日志；报警信息可打印或者上传上位机。

多级密码权限保护。

通讯驱动：丰富工业设备驱动库；可同时多路驱动通讯；TNT 机型支持以太网网络数据共享。

订货型号对照表

型号核心配置

eV058‑TST‑2A 5.7 寸 HMI；4MB 用户 Flash；系统内存 128KB；无以太网

eV058‑TST‑2A‑R4 同上，系统内存升级为1MB

eV058‑TNT‑2A 5.7 寸 HMI；4MB 用户 Flash；系统内存 128KB；带 10/100M 以太网

eV058‑TNT‑2A‑R4 同上，系统内存升级为1MB
