Esd VME‑PMC‑CADDY/2 智能 VME‑PMC 载板
时间: 2026-10-19浏览次数：

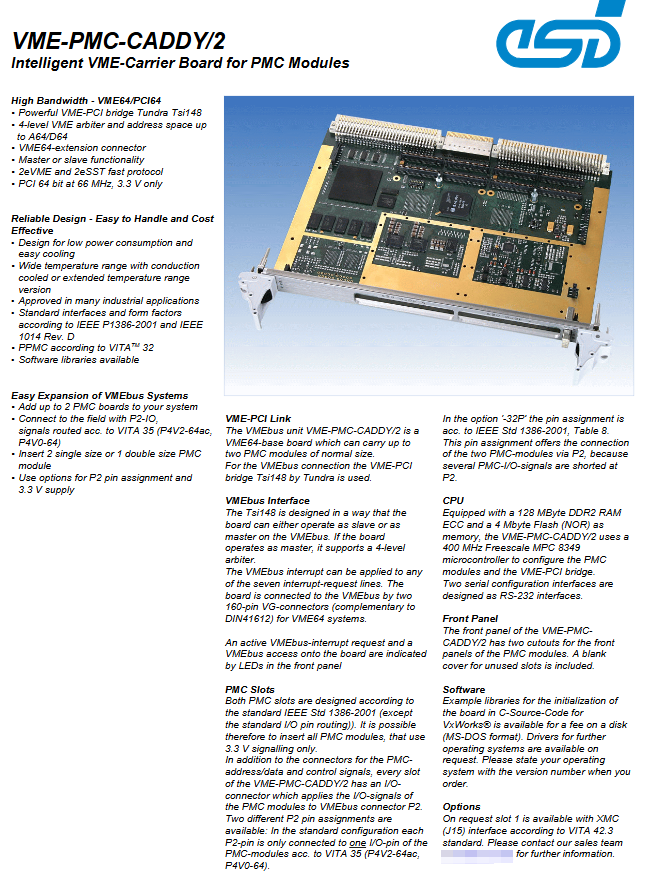

Esd VME‑PMC‑CADDY/2 智能 VME‑PMC 载板
Esd VME‑PMC‑CADDY/2 智能 VME‑PMC 载板
核心产品定位
VME‑PMC‑CADDY/2 是 VME64 标准底板载板，实现 VME 总线与 PCI（PMC）子卡之间的协议转换。可以插入2 片单尺寸 PMC 模块，或者 1 片双尺寸 PMC 模块；PMC 子卡 I/O 信号通过 VME 背板 P2 连接器引出。板载 Freescale 微控制器，用于板卡自身以及 PMC 模块的配置管理。
主要硬件特性
1. VME‑PCI 桥芯片：Tundra Tsi148
VME 侧：支持 VME64，2eVME、2eSST 高速传输协议；可作为 VME 主设备（Master）或从设备（Slave）；集成 4 级 VME 总线仲裁器；支持 A64/D64 大地址空间；支持 7 路 VME 中断线路；地理寻址模式。
PCI 侧：64‑bit、66MHz PCI 总线，仅支持 3.3V 信号电平。
背板连接器：P1、P2 均为 160 针 VG 型 VME64 扩展连接器，兼容 DIN41612。
前面板 LED 指示灯：指示 VME 总线中断请求、VME 总线访问活动状态。
2. PMC 插槽（遵循 IEEE 1386‑2001）
数量：2 个单尺寸 PMC 槽位；可兼容 1 块双尺寸 PMC；仅支持 3.3V 信号 PMC 模块。
I/O 路由（P2 背板）提供两种硬件版本：
标准版本：遵循 VITA35（P4V2‑64ac、P4V0‑64），P2 每个引脚仅连接一个 PMC 的 I/O 信号，两个 PMC 之间信号互相隔离，无互连。
‑32P2 版本：遵循 IEEE1386‑2001 表 8 定义，部分 P2 引脚在两个 PMC 槽之间短接，实现 PMC 模块之间通过背板 P2 互连。
可选升级：Slot1 支持 XMC（J15）接口（VITA42.3），需要向销售单独定制。
PMC 的 3.3V 供电由 VME 背板提供；可选购板载 3.3V 生成电路。
3. 板载管理 CPU 子系统
主控：Freescale MPC8349，主频 400 MHz。
内存：128 MB ECC 校验 DDR2 RAM；4 MB NOR‑Flash。
配置调试接口：两路 RS‑232 串行口，用于板卡、PMC、桥芯片的配置管理。
4. 机械与环境规格
外形规格：6U，4HP VME 板卡；尺寸：160 mm ×233 mm。
工作温度版本：
版本 温度范围 订货号
标准商用版 0℃～+50℃ V.1915.02 / V.1915.11
宽温扩展版 ‑40℃～+75℃ V.1915.03 / V.1915.13
传导冷却加固版 ‑40℃～+75℃ V.1915.04
湿度：最大 90%，无凝露。
前面板：预留两个 PMC 前面板开孔，附带未使用槽位的空白挡片。

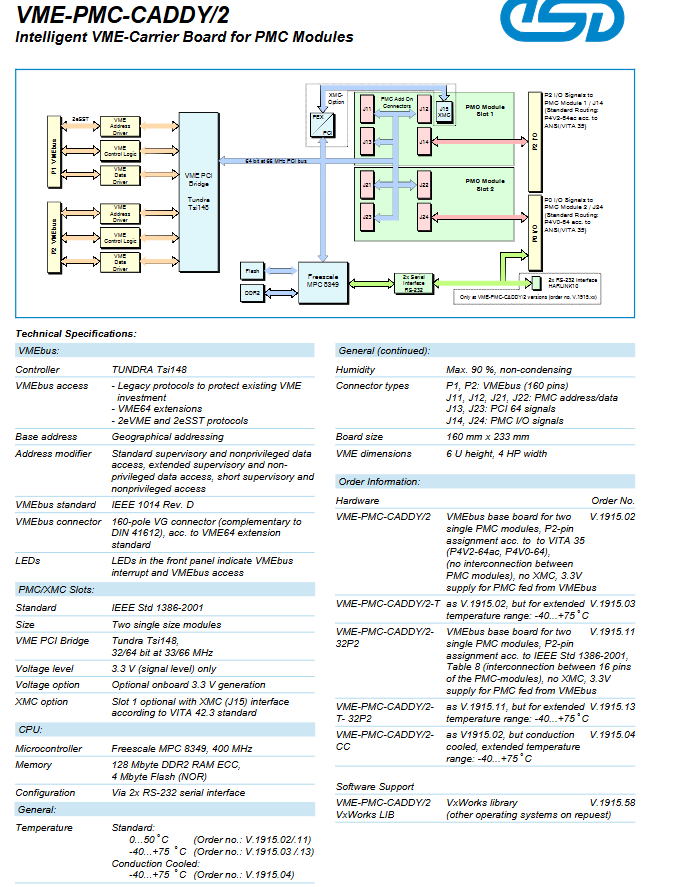

系统架构框图简述
VME 背板 P1/P2 信号进入 Tundra Tsi148 桥芯片；
桥转换生成 64‑bit/66MHz PCI 本地总线，挂载 PMC Slot1、Slot2；Slot1 可扩展 XMC 子卡；
MPC8349 管理 MCU 连接 Flash、DDR2 内存、两路 RS‑232 配置串口，负责桥芯片与 PMC 模块初始化配置；
PMC 模块 I/O 信号路由输出至 VME 背板 P2 连接器。
软件支持
提供VxWorks 操作系统 C 源代码库（付费，MS‑DOS 格式磁盘介质，订货号 V.1915.58），用于板卡初始化。
其他操作系统驱动需要单独向厂商申请，下单时需要注明操作系统与版本号。
没有通用操作系统自带驱动，依赖 esd 提供库文件。
完整订货型号说明
订货编号 产品描述
V.1915.02 标准温度；VITA35 P2 路由，PMC 之间隔离；无 XMC
V.1915.03 宽温‑40~+75℃，其余同 V.1915.02
V.1915.11 标准温度；‑32P2 模式，PMC 之间 P2 互连；无 XMC
V.1915.13 宽温‑40~+75℃，其余同 V.1915.11
V.1915.04 传导冷却 CC 版本，‑40~+75℃；标准 VITA35 P2 路由
