Eaton COM‑MPB1‑TP / COM‑MPB2‑TP 通讯模块
时间: 2026-10-19浏览次数：
Eaton COM‑MPB1‑TP / COM‑MPB2‑TP 通讯模块
Eaton COM‑MPB1‑TP / COM‑MPB2‑TP 通讯模块
产品实物
展示两款板卡模块：
MPB1‑TP：面板具备 ERROR 错误指示灯、ACTIV 活动指示灯、COM‑PORT（DB9 串口）；
MPB2‑TP：面板除 ERROR、ACTIV 指示灯、COM‑PORT 之外，额外配置 MPI DB9 接口。 两款均为板卡式通讯扩展模块。
安全警告
警告：禁止不阅读操作手册就开展作业
如果缺少完整操作手册，只使用零散页面，会因为忽略安全信息，造成设备损坏以及人身伤害。
使用设备前，必须准备齐全全套文档，阅读《安全要求》章节。
所有作业必须严格遵循完整原版文档，不可只使用部分页面。

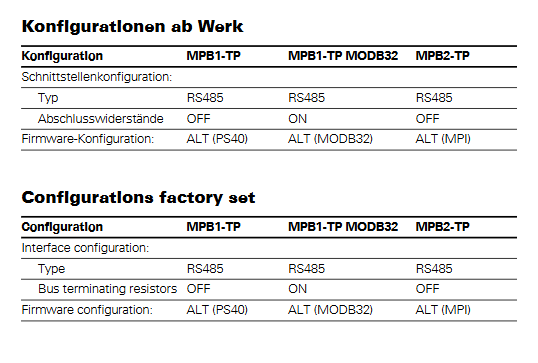

出厂默认配置（硬件接口 + 固件）
全部产品硬件接口类型均为 RS485，总线终端电阻、固件出厂设置如下表：
配置项 MPB1‑TP MPB1‑TP MODB32 MPB2‑TP
接口类型 RS485 RS485 RS485
总线终端电阻 OFF（关闭） ON（开启） OFF（关闭）
固件模式 ALT (PS40) ALT (MODB32 Modbus32) ALT (MPI)
说明：
MPB1‑TP MODB32 为 MPB1‑TP 的 Modbus 专用变体版本，出厂开启总线终端电阻；
MPB2‑TP 出厂固件为 MPI 协议模式。
典型通讯故障排查与替换实战
在复杂的现场环境中，面对由COM-MPB1-TP或COM-MPB2-TP引起的通讯问题，建议按照以下流程进行排查：
1. 硬件替换后的“间歇性失联”
现象：更换了新的通信模块，初期运行正常，但随着设备运行时间延长或电机频繁启停，通讯出现间歇性中断。
排查：首先检查新模块的出厂型号标签。如果使用的是MPB1-TP MODB32（自带ON电阻），却将其接在了总线中间位置，那么应当断开局部的终端电阻（或将模块移至末端）。其次，检查通讯线缆的屏蔽层是否按照规范单端接地（通常在主站侧接地），电机频繁启停产生的电磁干扰会耦合到未屏蔽的RS485线上。
2. 报文发送正常，但无接收响应
现象：上位机软件显示发送报文（TX）指示灯闪烁正常，但接收（RX）无数据，提示超时。
排查：确认双方固件协议的匹配度。如果是MPB2-TP（MPI固件），连接普通的Modbus主站必然失败。此时必须向原厂或供应商确认是否有匹配的Modbus固件可以刷写，或者必须更换为COM-MPB1-TP MODB32版本。同时，使用万用表测量RS485的A线对地、B线对地的电压，确认是否存在对地短路或接线反转（A接B，B接A）。
3. 总线节点过多导致的信号衰减
现象：增加新设备节点后，原有的通讯网络开始频繁报错。
排查：RS485标准规定单段总线最多挂载32个节点（Unit Load）。如果模块的接收器阻抗不是标准的1/8或1/4单位负载，随着节点增加，总线容抗增大，信号边沿变缓。此时，如果不更换支持更多节点的高阻抗模块，可以尝试降低通讯波特率，并检查是否所有的COM-MPB1-TP模块的终端电阻都被正确配置（只有两端为ON）。
