SUMITOMO PSZ‑Turn 模块化快换刀具系统
时间: 2026-10-16浏览次数：
SUMITOMO PSZ‑Turn 模块化快换刀具系统
SUMITOMO PSZ‑Turn 模块化快换刀具系统
PSZ‑Turn 是住友面向走心机、多轴自动车床开发的模块化快换刀具体系。由刀杆本体 + 可互换刀头（Indexable Head）两部分组成；依靠多边形锥面定位，仅需 1 颗锁紧螺钉完成刀头拆装，实现极高重复定位精度，支持内冷；覆盖外圆车削、仿形、切槽切断、背车、外螺纹加工，兼容前面所有住友车削刀片牌号。
系统核心特性
快换多边形锥定位结构
仅松开 1 颗锁紧螺钉即可更换整个加工刀头，无需从刀塔拆下整支刀杆。
X/Y/Z 三轴刀头重复定位精度≤5 μm；Y 向（刀尖中心高）精度表现突出，换刀后几乎无需补偿。
刚性与一体 mono‑block 刀杆相当，不会因为模块化牺牲刚性。
刀杆规格（公制 / 英制方柄）
公制：10 × 10、12 × 12、16 × 16、20 × 20 mm；
英制：0.375"、0.500"、0.625"、0.750"；
刀杆长度 84 mm（10‑16 柄）、100 mm（20 柄）；全部支持内部冷却（‑J 内置冷却）。
冷却方案
刀杆自带内冷接口；支持定制集成冷却排刀板（Gang Plate），即插即用 Plug&Play，可单独切换每把刀具冷却压力（高 / 低 / 关闭），取消外露软管，避免卷屑缠绕。
配件：专用扭矩扳手、锁紧螺钉（内六角 / Torx 两种版本）、冷却堵头、冷却软管接头；刀头单独销售。
辅助换刀工装：PSZ 夹持工作站，离线预调刀头，机外对刀，缩短机床停机时间。
命名规则
刀杆本体示例：PSZ1212R‑84
PSZ：系列；1212：方柄 12×12 mm；R：右手；84：刀杆总长 84 mm；X 代表特殊定制。
可换刀头示例：PSZ12‑K‑SCLCR‑0616‑06
PSZ12：适配 12mm 刀杆；K：可换刀头；SCLCR：刀头类型；0616：WF‑LH 尺寸；06：刀片型号代号。
全部可互换刀头品类
1）普通外圆 / 端面 / 仿形车削（ISO 标准刀片）
刀头代号 主偏角 刀片类型 用途
SCLC‑R/L 95° CCMT（80° 菱形正前角） 外圆 + 端面车削
SDHC‑R/L 107.5° DCMT（55° 菱形正前角） 多功能仿形加工
SDJC‑R/L 93° DCMT 外圆轮廓仿形
SVJB‑R/L 93° VBMT（35° 菱形正前角） 仿形、小角度轮廓
SVHC‑R/L 107.5° VCMT 仿形
SVJC‑R/L 93° VCMT 外轮廓仿形
PCLN‑R/L 95° CNMG 负前角刀片 重负荷外圆端面车削
PDJN‑R/L 93° DNMG 负前角刀片 负前角刀片仿形
兼容牌号：AC8025P、AC6030M、AC1030U、AC1135U、AC5015S 等；兼容 EGU / ELU / ESU / EMU 等全部正前角断屑槽。
2）GND 切槽切断刀头 PSZ‑K‑GNDR / GNDL（右手 / 左手）
直接兼容 GCMN 系列 GND 切槽切断刀片，槽宽 1.25 ~ 3 mm。
最大切深 CDX：7 ~ 17 mm；适配走心机外圆切槽、切断。
可使用 MG、ML、GG、CG 等 GND 全部槽型，牌号与 GND 手册完全互通。
3）SBT 背车刀头 PSZ‑K‑SBT3/5/8‑R
背向车削（反向车削）专用刀头；使用 BTR 专用背车刀片。
刀片规格 BTR35 / BTR55 / BTR80，最大背车深度 3.82 / 5.88 / 8.83 mm。
适用：轴件尾部反向倒角、背车退刀槽；刀片材质 AC1030U、AC5015S、AC530U 等；推荐油性冷却。

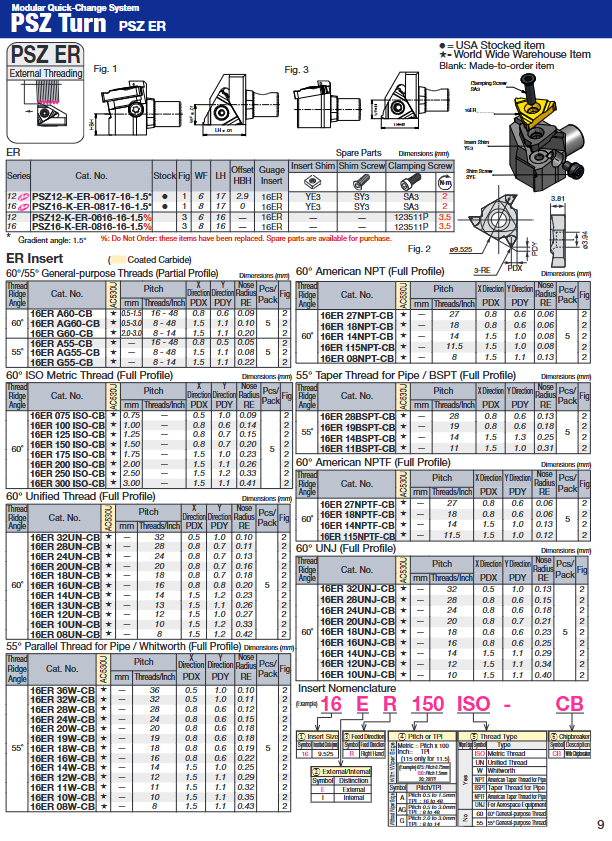

4）ER 外螺纹刀头 PSZ‑K‑ER
使用 16ER 标准外螺纹刀片；支持：公制 ISO、美制 UN、惠氏 55° 管螺纹、NPT/BSPT 锥管螺纹、UNJ 加强螺纹；部分全牙型 / 部分牙型刀片。
牌号 AC530U 为主。
5）TGAR 切槽刀头 PSZ‑K‑TGAR
三角型刀片切槽系统，分为直角槽刀片 TGAR（平口槽）、圆弧槽 TGAR‑R；刀片宽度 0.33~4.80 mm。
刀片材质覆盖硬质合金、金属陶瓷 T1500A/T2500Z、CBN BN2000、PCD DA2200，可加工钢、不锈钢、高温合金、淬硬钢、有色金属。
还可兼容 TTE 螺纹刀片实现螺纹加工。
适用刀片牌号汇总
钢材：AC8015P、AC8025P、AC8035P，金属陶瓷 T1500A/T2500Z
不锈钢小件：AC1030U、AC1135U；通用不锈钢 AC6020M/AC6030M
高温合金：AC5015S、AC5025S
铸铁：AC4010K、AC4015K
硬材：CBN BN2000；有色金属：PCD DA2200、无涂层 H1
关键使用要点
扭矩要求：不同柄号刀头锁紧螺钉有规定扭矩，必须使用住友专用扭矩扳手，扭矩不足会损失定位精度，过大会损坏螺纹。
多边形锥面必须保持清洁，铁屑会直接破坏 5 μm 重复定位精度。

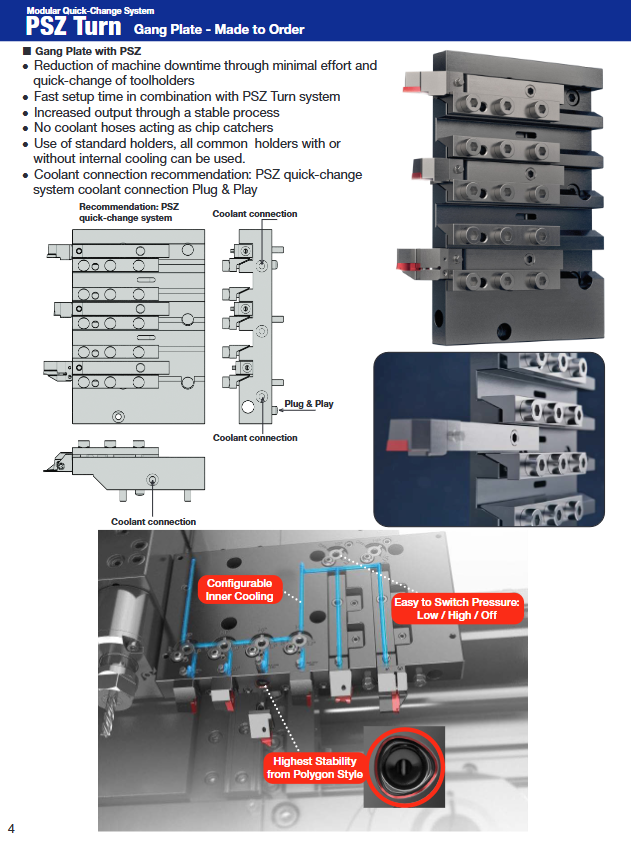

集成排刀板 Gang‑Plate：适合走心机排刀塔，刀杆本体留在排刀板，只更换前端刀头，大幅减少换刀 / 调试时间；内冷管路集成在排刀板内部，取消外部软管。
SBT 背车刀杆高度做 + 0.1~+0.3 mm 正公差，防止刀体干涉工件。
TGAR 刀头刀片必须按照 Group 分组号匹配刀头，不可跨组混用。
适用设备与场景
✅ 滑动主轴走心机、多轴自动车床；
✅ 批量小件：外圆、端面、轮廓仿形；外圆切槽切断；背车；外螺纹；
✅ 机外预调，减少机床停机，适合多品种频繁换型生产；
✅ 内冷支持高压冷却，提升不锈钢、高温合金刀具寿命。
