BENDER WR70×175S (P) ~ WR200×500S (P) 矩形测量电流互感器
时间: 2026-10-14浏览次数：

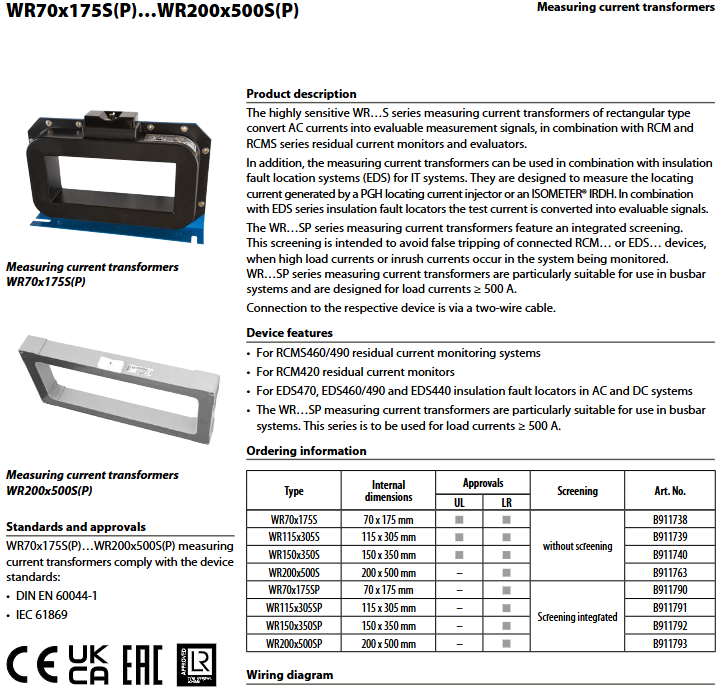

BENDER WR70175S (P) ~ WR200500S (P) 矩形测量电流互感器
BENDER WR70×175S (P) ~ WR200×500S (P) 矩形测量电流互感器
产品分类与核心差异
WR…S：标准型互感器无内置屏蔽，常规线缆回路使用。
WR…SP：带集成屏蔽层版本屏蔽层抑制大负载电流、合闸冲击电流带来的干扰，专门用于负载电流≥500A 母排系统，避免 RCM、EDS 设备误动作。
兼容主机设备清单
剩余电流监测：RCMS460 / RCMS490、RCM420；
IT 系统绝缘故障定位：EDS440、EDS460、EDS470、EDS490，配合 IRDH 系列 ISOMETER 绝缘监测主机；接收 IRDH 或者 PGH 注入器发出的定位脉冲信号。
型号、外形尺寸与重量
窗口 A (高) × B (宽)；全部为矩形穿心窗口，适配母排、多根大电缆穿过。
型号 窗口 A×B (mm) 整机重量
WR70×175S(P) 70 × 175 2200 g
WR115×305S(P) 115 × 305 4500 g
WR150×350S(P) 150 × 350 5900 g
WR200×500S(P) 200 × 500 11500 g
WR70×175 ~ WR150×350S (P)：通用壳体安装；
WR200×500S (P)：特大窗口独立结构，M12 安装孔。

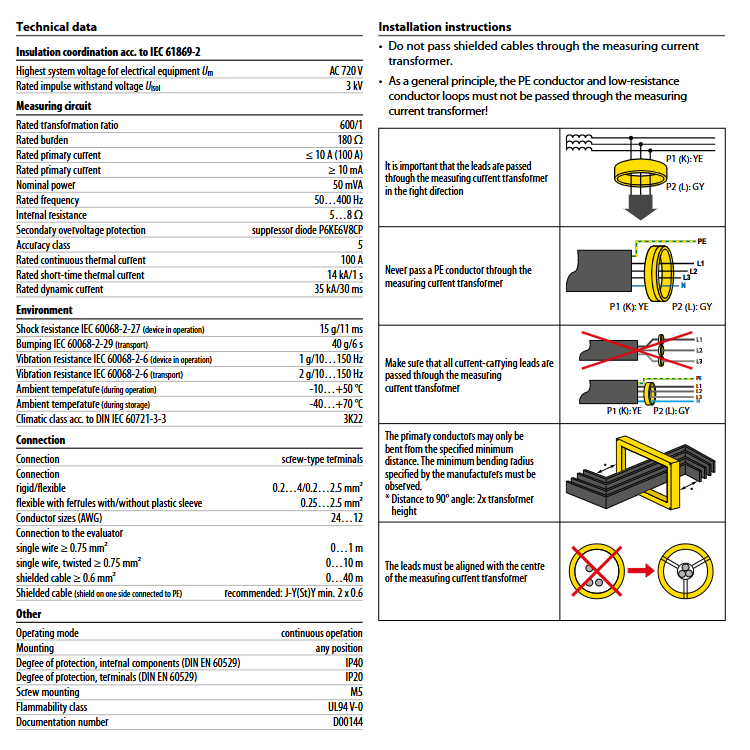

电气关键技术参数
项目 参数
执行标准 DIN‑EN 60044‑1、IEC 61869
最高系统电压 Um AC 720 V
额定冲击耐压 3 kV
变比 600/1
额定负荷 180 Ω
标称容量 50 mVA
频率范围 50‑400 Hz
内部二次电阻 5‑8 Ω
精度等级 5 级（用于信号测量，非计量）
二次保护 内置 P6KE6V8CP 抑制二极管，二次侧过压保护
一次持续热电流 100 A
短时热耐受电流 14 kA / 1 s
动稳定电流 35 kA /30 ms
一次最小可测电流 ≥10 mA（适配 EDS 微弱定位脉冲）
二次接线线缆长度要求（S1/S2 接控制器）
普通单芯 0.75 mm²：最大 1 m；
双绞线≥0.75 mm²：最大 10 m；
屏蔽电缆 J‑Y (St) Y ≥2×0.6mm²（推荐，屏蔽单端接 PE）：最大 40 m。
环境与机械条件
工作温度：‑10 ~ +55 ℃；存储‑40 ~ +70 ℃；气候等级 3K22；
冲击振动满足 IEC 60068 系列；
防护：内部 IP40；接线端子 IP20；
阻燃等级 UL94‑V0；任意安装姿态；螺丝 M5 固定；
二次端子：螺丝端子，导线截面 0.2‑4 mm² 硬线 / 0.2‑2.5 mm² 软线。
接线与安装强制规则
接线原理图
一次侧：全部带电导体 L1/L2/L3/N 穿过互感器窗口；PE 保护线严禁穿过互感器。 二次侧：S1 (K)、S2 (L) 两线接到 RCM / RCMS / EDS 设备。P1 (K)、P2 (L) 标记定义一次穿线方向。
安装禁令与要求
PE 地线绝对禁止穿过互感器窗口；禁止屏蔽电缆穿过互感器；禁止低阻抗导体环路穿过窗口。
全部载流相线、中性线 N 必须全部同向穿过互感器；剩余电流原理：矢量和为漏电流。
线缆穿入要对齐互感器窗口中心；电缆折弯位置距离互感器至少2 倍互感器高度（90° 弯折），满足最小弯曲半径。
SP 屏蔽型号用于≥500A 母排，降低大负载、冲击电流造成的误报警。
二次线缆长距离务必使用屏蔽电缆，屏蔽层单端接保护地 PE，不要两端接地。
应用说明
TN‑TT 接地系统：和 RCM/RCMS 剩余电流监视器配套，采集系统剩余漏电；
IT 不接地系统：配合 EDS46‑49 系列故障定位单元 + IRDH575 绝缘监测主机；拾取主机输出的微弱定位测试脉冲，实现分支回路接地故障定位；
WR‑SP 屏蔽版本优先用于大电流母排柜，抑制大负荷、启动冲击带来的电磁干扰，防止 EDS/RCM 误动作。
