BENDER RCMA475LY B 型剩余电流监测器
时间: 2026-10-14浏览次数：
BENDER RCMA475LY B 型剩余电流监测器
BENDER RCMA475LY B 型剩余电流监测器
Bender（本德尔）RCMA475LY 剩余电流监控器产品样本，用于TN、TT 接地型供电系统，属于Type‑B 交直流灵敏型剩余电流监视器，可检测交流、脉动直流、平滑直流漏电，适合变频器、整流充电、UPS 这类会产生直流残余漏电的负载；DIN 导轨安装，内置穿心式电流互感器。
核心功能与硬件特点
内置测量互感器：穿心孔径 Φ18 mm；L1/L2/L3/N 穿过互感器，PE 保护线严禁穿过互感器窗口。
两级告警阈值
主告警 \(I_{\Delta n1}\)：30 ~ 500 mA，测量带宽 0‑700 Hz；
预告警 \(I_{\Delta n2}\)：拨码二选一，为主告警值的50% / 100%。
延时可调
主告警延时：电位器调节 0‑10 s；
预告警延时：拨码选择 0 s / 1 s。
两路独立告警继电器，每路 1 组转换接点；接点逻辑拨码设置 NO 常开 / NC 常闭；
故障记忆锁存：告警状态锁存保存，需要复位清除；
TEST / RESET 复合按键
短按＜1 s：RESET 复位告警；
长按＞2 s：TEST 设备自检；
支持外接 T/R 端子，接外部测试复位按钮。
状态指示
ON 绿色电源灯：上电常亮；超量程闪烁；
ALARM 黄色告警灯：达到主告警常亮；到达 50% 预告警阈值闪烁；
LED 光柱条形图：以百分比显示实测剩余电流相对于设定 \(I_{\Delta n1}\) 的占比（0‑100%）。
模拟输出 M+ / M‑：输出 0‑100% 比例信号（0‑400μA），可外接指针式测量仪表；
带可铅封透明保护盖板；独立辅助供电；符合 IEC 60755 Type‑B 标准。
应用场景
用于 TN、TT 接地配电系统，2/3/4 线交流‑直流混合回路：
变频调速驱动设备；
UPS 不间断电源、六脉波整流、带滤波的单向整流、电池充电器；
对正常不带电导体（N 零线、PE 线）做交直流混合剩余电流监测。
工作原理：内置穿心互感器采集回路矢量和剩余电流；漏电超过设定阈值，经过设定延时之后继电器动作；告警锁存，需要手动复位；光柱实时观察漏电百分比。本设备只做监测输出干接点，本身不带跳闸功率输出，需要外接接触器、PLC 实现回路分断。

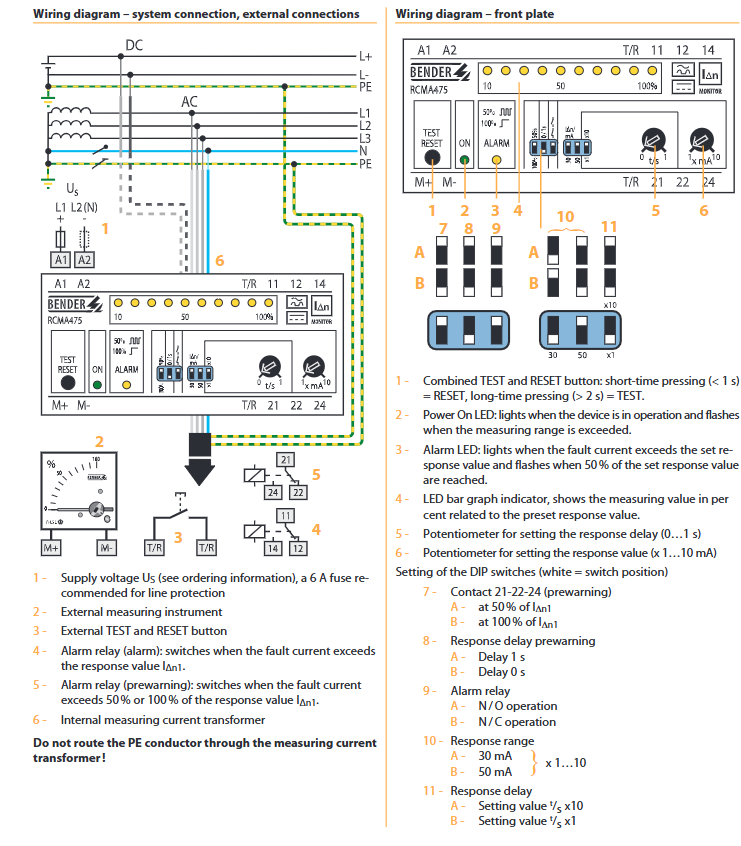

面板拨码、电位器配置
电位器
t/s：主告警响应延时，调节范围 0‑10 s；
IΔn ×1 / ×10：设置主告警电流档位，配合量程拨码实现 30‑500 mA。
DIP 拨码开关
预告警触发阈值：A=50 % \(I_{\Delta n1}\)；B=100 % \(I_{\Delta n1}\)；
预告警延时：A=1 s；B=0 s；
继电器接点模式：A=NO 常开；B=NC 常闭；
测量量程档位：30 mA / 50 mA 档位选择。
端子定义
A1/A2：辅助供电 Us，回路建议配 6A 熔断器；
M+ / M‑：外接测量仪表模拟输出；
T/R：外接测试复位按钮；
11‑12‑14：主告警继电器转换接点；
21‑22‑24：预告警继电器转换接点。
Type‑B 电流检测能力（IEC 60755‑2）
电流类型 动作电流范围
50Hz 交流 0.5 ~ 1 × \(I_{\Delta n}\)
脉动直流（正负半波、相控半波） 0.5 ~ 1.4 × \(I_{\Delta n}\)
叠加 6mA 平滑直流的半波电流 0.5 ~ 1.4 × \(I_{\Delta n}\)
纯平滑直流剩余电流 0.5 ~ 2 × \(I_{\Delta n}\)

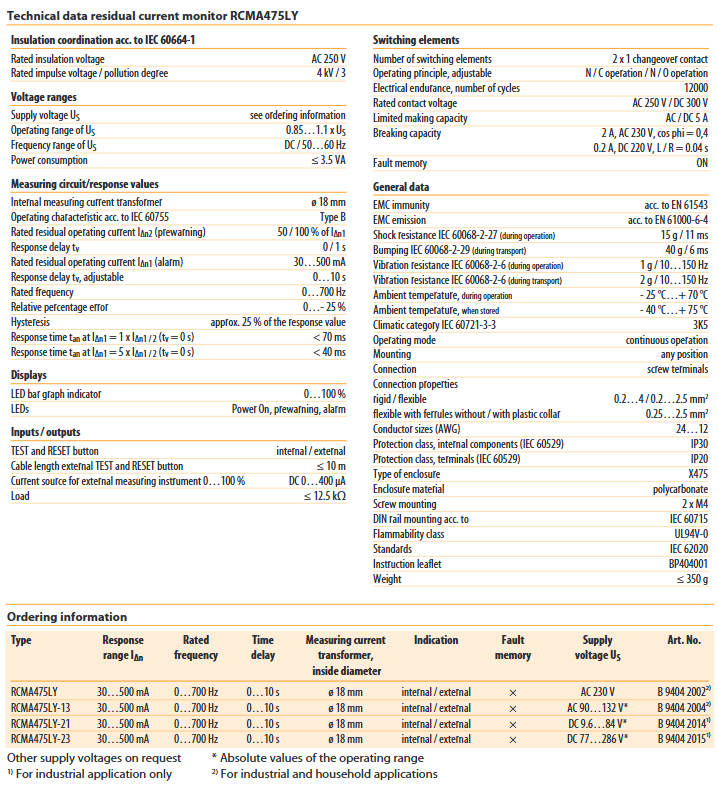

关键技术参数
继电器输出：2 组转换接点；NO/NC 可配置，故障记忆开启；
接点额定电压：AC250V / DC300V；
接通能力 AC/DC 5A；
分断能力：AC230V cosφ=0.4 为 2A；DC220V L/R=0.04s 为 0.2A；
电气寿命 12 000 次。
环境与机械
工作温度‑25 ℃ ~ +70 ℃；存储‑40 ℃ ~ +75 ℃；气候等级 3K5；
冲击、振动满足 IEC 60068 系列；EMC 符合 EN 61543、EN 61000‑6‑4；
安装：DIN 导轨 IEC 60715，也可 M4 螺丝固定；外壳聚碳酸酯 UL94‑V0；
防护等级：内部 IP30；接线端子 IP20；
外形尺寸 (mm)：宽 99 × 高 73 × 深度 65；重量≤350 g；
导线截面积：硬线 0.2‑4 mm²；软线 0.2‑2.5 mm²。
订货型号（不同辅助供电版本）
型号 供电 Us 物料号 备注
RCMA475LY AC 230 V B 9404 2002 工业 + 民用通用
RCMA475LY‑13 AC 90‑132 V B 9404 2004 工业 + 民用通用
RCMA475LY‑21 DC 9.6‑84 V B 9404 2014 仅限工业应用
RCMA475LY‑23 DC 77‑286 V B 9404 2015 仅限工业应用
配套可选附件
9604‑4241：96×96mm 外部显示表，读取 0‑100% 剩余电流；
RK170 信号转换器：输入 0‑400 μA，输出 0‑10 V / 0/4‑20 mA 隔离模拟信号，接入 PLC 系统。
重要使用要点
PE 保护地线绝对不能穿过内置互感器窗口，否则测量失效；只把 L1/L2/L3/N 穿过穿心窗口。
故障告警状态锁存，需要按复位清除；断电不会清除锁存告警。
TEST 按键为本机自检测试，不等同于回路漏电保护试验。
属于监测装置，没有功率跳闸输出，必须外接接触器 / PLC 实现切断回路。
M+/M‑输出没有电气隔离；接入自动化系统时，务必选用 RK170 隔离转换器。
执行标准
IEC 62020，IEC 60755 Amendment 2（Type‑B）。
