CCS 6900G / 6900P 非防爆型压力开关安装维护说明书
时间: 2026-10-14浏览次数：

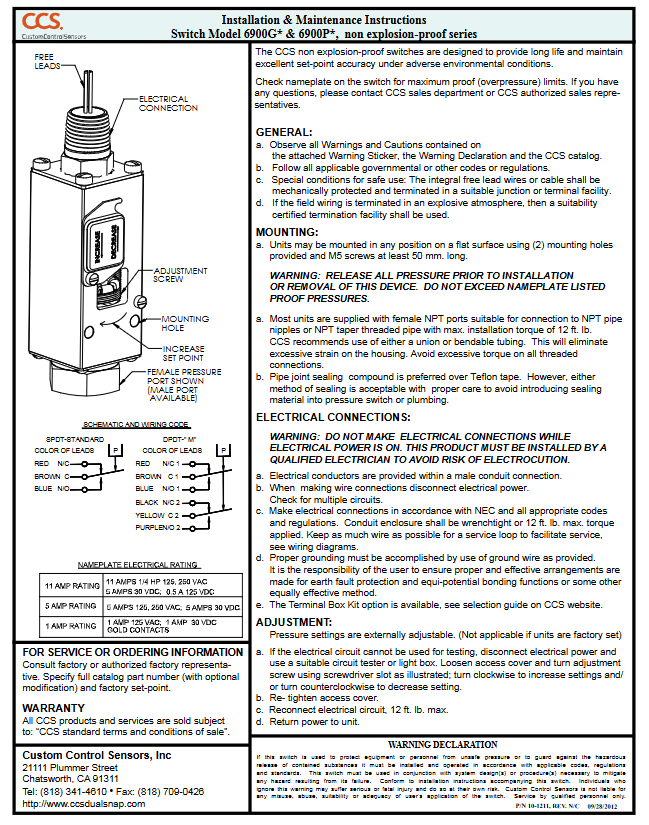

CCS 6900G / 6900P 非防爆型压力开关安装维护说明书
CCS 6900G / 6900P 非防爆型压力开关安装维护说明书
产品结构
压力接口：标配内螺纹压力接口，也可选用外螺纹接口；
外部调节机构：带盖板的调节螺钉；顺时针调高压力设定点，逆时针调低；
两个 M5 安装固定孔，可任意姿态平面安装；
电气引出：自由引线（free leads）导管接头；
外壳、密封盖板，保护内部调节螺丝。
电气接线定义
1）SPDT‑STANDARD（单刀双掷，标准款 6900G/P）
导线颜色 触点定义
红色 N/C 常闭
棕色 C 公共端
蓝色 N/O 常开
2）DPDT‑"M"（双刀双掷，‑M 选件）
导线颜色 触点定义
红色 N/C1 常闭 1
棕色 C1 公共端 1
蓝色 N/O1 常开 1
黑色 N/C2 常闭 2
黄色 C2 公共端 2
紫色 N/O2 常开 2
铭牌电气额定值
5 A @125/250 VAC；5 A @30 VDC
安装要求
安装姿态：任意方位，平面固定；使用 M5 螺钉，螺钉最小长度 50 mm，利用本体 2 个安装孔。
重要警告：拆装压力开关前，必须完全释放管路系统内部压力；严禁超过铭牌标注的耐压（超压）限值。
压力螺纹接口（NPT 锥管螺纹）
出厂多为内 NPT 接口，可选购外螺纹；
安装最大扭矩 12 ft‑lb（英尺‑磅）；
推荐使用活接头或者可弯曲管路，避免壳体承受管道应力；禁止螺纹处施加过大扭矩；
密封：优先选用管螺纹密封膏；也可使用生料带，注意不要让密封材料进入压力开关内部，防止堵塞损坏。
电气接线规范
警告：接线前必须切断电源；必须持证电工操作，防止触电风险。
产品自带导管接头引出自由引线；
断电后接线，确认多回路带电情况；接线遵循 NEC 美国电气规范及当地法规；
导管接头锁紧，最大拧紧扭矩 12 ft‑lb；预留导线服务弯环，方便后期检修；
必须可靠接地，用户负责故障保护、等电位联结；
可选配件：端子盒套件（Terminal Box Kit），可在 CCS 官网选型；
线缆自由引线应当做机械防护；
如果接线区域处于爆炸性环境：必须使用具备防爆认证的接线盒 / 端子器件（本开关本体是非防爆型号）。
压力设定点调整（外部可调，工厂预设定产品无需现场调整）
如果不方便带电测试，断开供电，使用万用表 / 通断测试仪；
松开调节盖板；螺丝刀旋转调节螺钉：
顺时针：提高压力设定值（INCREASE）
逆时针：降低压力设定值（DECREASE）
调整完成后重新拧紧盖板（扭矩≤12 ft‑lb）；
恢复接线、恢复供电，校验动作压力。
重要安全免责声明
如果该开关用于人员 / 设备安全防护、防止危险介质释放：
开关必须配合系统设计、配套安全流程，不能单独作为唯一安全保护手段；需要考虑开关自身失效带来的风险；
严格遵循安装说明书；忽视警告会造成重伤甚至死亡，风险由使用者承担。
CCS 不对误用、滥用、选型不当承担责任；维修仅允许由合格技术人员执行。
