BENDER IRDH575 A‑ISOMETER® 绝缘监测装置
时间: 2026-10-14浏览次数：
BENDER IRDH575 A‑ISOMETER® 绝缘监测装置
BENDER IRDH575 A‑ISOMETER® 绝缘监测装置
BENDER（本德尔）IRDH575 系列数字绝缘故障监测控制器产品手册。IRDH575 是IT 不接地（浮地）交直流系统绝缘监测主机，除基础绝缘电阻测量报警之外，集成EDS 接地故障定位系统主控能力，可外接 EDS46 系列分支定位单元，实现回路级接地故障查找；面板嵌入式安装，适用于带整流、变频器负载的 IT 隔离电网。符合 IEC 61557‑8（绝缘监测）、IEC 61557‑9（接地故障定位）标准。
产品核心定位与主要特性
适用被测系统
IRDH575‑B1：AC 20‑575 V；DC 20‑575 V
IRDH575‑B2：AC 340‑760 V；DC 340‑575 V
支持单相、三相 3 (N) AC、纯 DC、大量整流 / 变频负载的交直流混合 IT 浮地系统。
测量量程：绝缘电阻 1 kΩ ~ 10 MΩ，两级独立告警阈值 ALARM1、ALARM2；
两大核心功能
①绝缘故障监测：实时测量系统对地绝缘电阻，两级告警，支持锁存 / 非锁存模式；
②EDS 接地故障定位主控：主机输出测试脉冲信号，配合 EDS46 系列分支单元 + 专用电流互感器，定位发生接地故障的具体分支回路；可设置自动触发或手动启动定位；
人机界面：背光 LCD（4 行 ×16 字符），INFO、TEST、RESET、MENU 操作按键；多颗状态 LED；
记录存储：非易失存储器保存最多99 条带时间戳告警历史记录；
输出与接口
3 路 SPDT 转换继电器：Alarm1 预告警、Alarm2 主告警、系统故障 / EDS 定位告警；继电器可设置通电激励 / 断电激励（NO/NC 逻辑）；
模拟量输出：0/4‑20 mA，可接 PLC、外部显示表；最大负载 500Ω；
RS‑485（BMS 协议），总线最大 1200 m；板载 120Ω 终端电阻拨码；可外接协议转换器转 Modbus‑TCP / Profibus / 以太网；
外部 TEST、外部 RESET 端子；STANDBY 待机端子（接点闭合强制设备停止测量输出）。
自检与监视：持续监测 PE 接地、系统测量接线完整性；整机综合自诊断；支持本机按键自检、远程外部自检。
EDS 故障定位系统扩展能力
单台 IRDH575 可最多接入90 台 EDS46xx 定位单元；每台 EDS46 最多监测 12 条分支回路；合计最大监控1080 条回路；
定位测试脉冲电流多档可调：1 / 2.5 / 10 / 25 / 50 mA；脉冲周期 2s 发送、4s 休止；
可搭配便携式手持定位仪 EDS30xx，顺着脉冲信号溯源故障点。
系统规则：一套独立 IT 浮地系统，只配置 1 台 IRDH575 作为监测 + 定位主控。

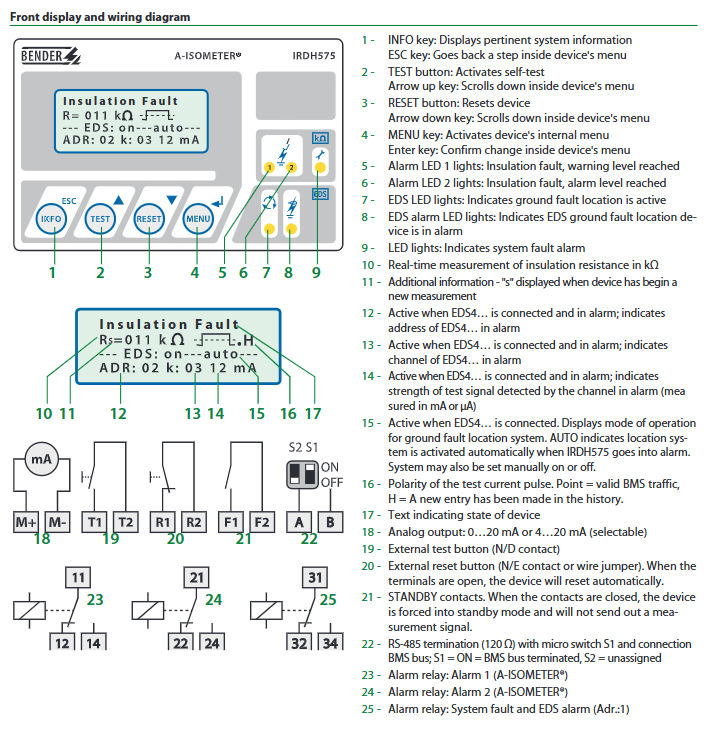

面板按键、LED 与 LCD 显示信息
面板按键
INFO / ESC：INFO 查看系统泄漏电容、设备参数；菜单内 ESC 退回上一级；
TEST：启动整机自检；上 / 下箭头菜单翻页；
RESET：清除告警锁存；上下箭头调整参数；
MENU / Enter：进入菜单、确认参数修改。
LED 指示灯
Alarm1：达到预告警阈值；
Alarm2：达到主告警阈值；
EDS：接地定位功能正在运行；
EDS‑ALARM：EDS 分支单元报故障；
SYSTEM FAULT：装置自身 / 接线系统故障。
LCD 屏幕显示内容
当前绝缘电阻 R（kΩ/MΩ）；s代表正在测量；
EDS 故障定位信息：故障 EDS 单元地址 ADR、故障通道号、检测到的测试信号电流；
EDS 工作模式：AUTO（绝缘告警后自动启动定位）/MANUAL 手动；
历史记录标记、脉冲极性指示。
背板端子定义
A1(+) / A2(-)：辅助供电 Us，建议前端配 6A 熔断器；
L1 / L2 / L3：被测 IT 系统三相 / 直流正负极测量输入；
KE：保护接地 PE，必须可靠接地；
M+ / M‑：0/4‑20 mA 模拟输出；
T1 / T2：外部 TEST 按钮；
R1 / R2：外部 RESET 端子；端子开路自动复位，短接启用故障锁存；
F1 / F2：STANDBY 待机接点，闭合设备进入待机停止输出测量脉冲；
A / B：RS‑485‑BMS 总线，S1 拨码开启内置 120Ω 终端；
继电器输出
11‑12‑14：Alarm1 预告警继电器；
21‑22‑24：Alarm2 主告警继电器；
31‑32‑34：系统故障 + EDS 告警继电器。

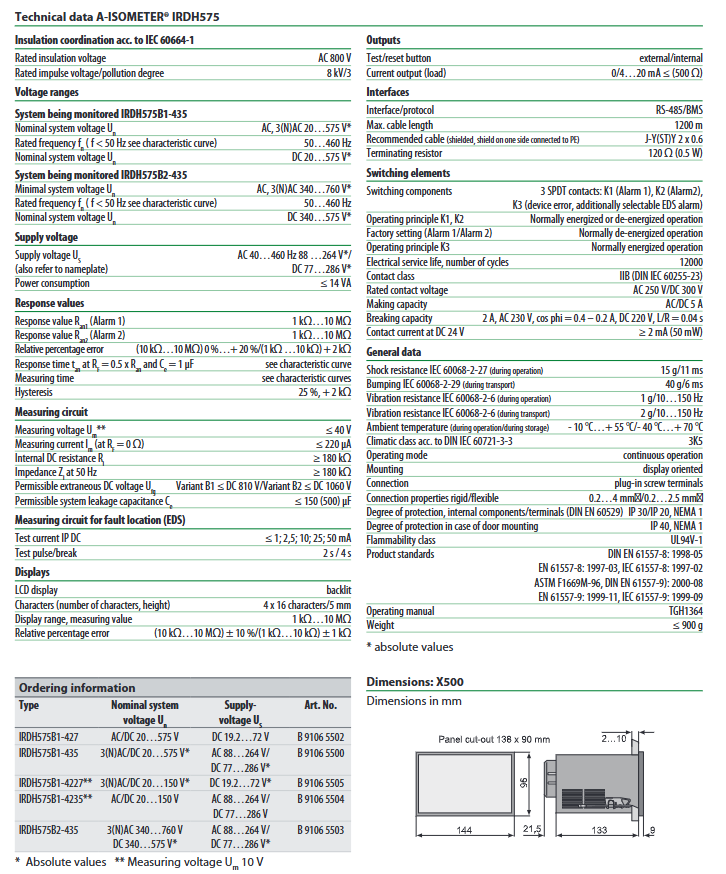

关键技术参数
被测系统
型号 B1 版本 B2 版本
AC 系统 20‑575 V 340‑760 V
DC 系统 20‑575 V 340‑575 V
频率 50‑460 Hz 50‑460 Hz
绝缘告警设定：1 kΩ ~ 10 MΩ；回差 25%+2 kΩ；
系统允许最大对地泄漏电容 Ce：最高可达 500 μF；泄漏电容越大，测量响应时间越长，手册附带响应时间特性曲线图；
测量电压 Um≤40 V；短路测量电流≤220 μA。
电气输出
继电器 3 组 SPDT；AC250V / DC300V；机械寿命 12 000 次；
模拟输出 0/4‑20 mA，负载≤500 Ω；
RS‑485‑BMS，屏蔽电缆，最大总线 1200 m；
整机功耗≤14 VA。
环境与机械
工作温度‑10 ~ +55 ℃；存储‑40 ~ +70 ℃；气候等级 3K5；
抗冲击、振动满足 IEC 60068 系列；
柜体面板开孔：138 × 90 mm；整机外形 144 × 96 × 133 mm；重量≤900 g；
防护：设备内部 IP30；端子 IP20；柜门安装状态 IP40；UL94‑V‑1 阻燃；
认证：RoHS；IEC 61557‑8、IEC 61557‑9。
EDS 接地故障定位系统组成
IRDH575：主机，产生定位测试脉冲，总线管理全部 EDS 从站；
EDS460：主功率回路定位单元（三相大功率回路），搭配 W 系列电流互感器；
EDS461：控制 / 小信号直流回路定位单元，适合 PLC 控制回路；
W‑xxx 系列专用互感器：穿在各分支电缆上，拾取定位脉冲信号；
EDS3090/3091 便携式手持定位仪：现场手持，顺着脉冲进一步精确定位故障物理位置；
通讯链路：RS‑485 BMS 总线连接 IRDH575 与全部 EDS46 单元。
工作逻辑：IRDH575 检测到系统对地绝缘降低告警 →（AUTO 模式）自动输出定位脉冲信号；脉冲经过接地故障的分支，被该回路的电流互感器拾取，EDS46 单元识别故障通道，将地址、通道号、信号强度传回 IRDH575 主机，屏幕直接显示哪一条回路接地。
重要使用注意事项
耐压 / 绝缘试验前，断开 IRDH575 全部与 IT 系统的接线，避免损坏设备；
同一个 IT 隔离电网，只允许一台 IRDH575 投入测量；STANDBY 端子可把多台装置置于待机，仅一台激活；
KE 保护接地端子必须可靠连接 PE，不可带电拆除；
外部 RESET 端子：短接启用故障锁存，开路故障自动复归；
EDS 定位功能运行时会向系统注入测试脉冲，定位仅在出现接地故障后启动，平时不输出定位脉冲；
系统对地泄漏电容 Ce 会直接影响测量响应时间，工程选型需要确认现场系统泄漏电容；
RS‑485 总线末端务必启用终端电阻，减少通讯干扰。
典型应用场景
船舶、轨道交通 IT 隔离供电系统；
医疗隔离电源；
工业变频器、逆变器直流中间回路 IT 系统；
光伏、储能浮地直流系统；
需要定位到具体分支回路的不接地交直流电网，不仅报警绝缘故障，还能直接报出故障回路编号。
