BENDER IRDH265 / IRDH365（ISOMETER®）绝缘监测装置
时间: 2026-10-14浏览次数：
BENDER IRDH265 / IRDH365（ISOMETER®）绝缘监测装置
BENDER IRDH265 / IRDH365（ISOMETER®）绝缘监测装置
德国本德尔 Bender IRDH265‑365 系列IT 不接地系统绝缘监测仪操作手册，用于监测交直流混合 IT 隔离电网的对地绝缘电阻；支持纯交流 IT、带整流负载的交流 IT、纯直流 IT 系统。IRDH265 为 DIN 导轨安装黄色外壳；IRDH365 为柜体嵌入式面板安装。符合 IEC 61557‑8，UL 认证。
产品定位与核心功能
适用系统：IT 隔离供电系统；可处理带有整流器、变频器的交直流混合系统；可外接耦合器扩展被测系统电压等级。
核心测量原理：AMP 自适应测量脉冲向系统叠加正负对称脉冲测量电压，计算系统对地绝缘电阻；不受系统对地泄漏电容影响测量精度，响应时间会随泄漏电容增大变长。
主要能力
双级绝缘报警 ALARM1、ALARM2，阻值 10‑990 kΩ 可调；
LCD 液晶显示绝缘阻值，可区分交流接地故障、直流 L + 接地、直流 L‑接地故障位置；
继电器 2 路转换输出，接点常开 NO / 常闭 NC 软件可配置；
连接监测：检测 PE / 被测系统接线断线、接触不良；
自动自检：版本‑3、‑4 机型，绝缘电阻远高于阈值时每 24h 自动自检；
RS‑485 串行接口输出测量数据、告警状态；
M+/M‑模拟输出 0‑400 μA，外接指针绝缘表；
密码保护，防止参数误修改；
TEST/RESET 复合按键：短按复位、长按 > 2s 整机功能自检；支持外部 TEST/RESET 端子。
硬件形态区别
型号 安装方式 外壳 重量
IRDH265 DIN 导轨 / 螺丝固定 导轨黄色壳体 825 g
IRDH365 面板嵌入式 144×72 开孔 面板黑色壳体 1075 g
重要安全规则：同一个互联 IT 系统内只允许接入 1 台激活的 ISOMETER 绝缘监测仪；做耐压绝缘试验前，必须断开本装置和被测系统的连接。
端子定义
电源
A1 (+)、A2 (-)：辅助供电 Us；建议前端配 6A 熔断器。
测量回路
L1、L2、L3 / L (+)、L (-)：接入 IT 系统三相 / 直流两极；
KE：保护接地 PE，必须可靠接保护地，不可断开；
AK：耦合器接口，外接 AGH 系列高压耦合装置；
信号端子
M+ / M‑：模拟 0‑400 μA 输出，外接绝缘测量表；
<LT>：外部复位 / 测试，常闭接点；端子短接故障记忆锁存生效，开路不锁存；
<PT>：预留；
A、B：RS‑485 通讯；
11‑12‑14：Alarm1 继电器转换接点；
21‑22‑24：Alarm2 继电器转换接点。
面板人机部件
LCD 屏幕：显示 AL1 预设阈值、当前绝缘阻值、故障类型（R 交流故障 / R+ L + 接地 / R‑ L‑接地 / Rs 正在测量）
ALARM1、ALARM2 黄色告警 LED；
TEST/RESET 按键；
上下左右导航按键；
按键逻辑
短按 TEST/RESET（＜1 s）：复位告警；
长按 TEST/RESET（＞2 s）：启动内部自检； 自检正常显示TEST OK；系统存在接地故障显示TEST ALARM。
三层菜单体系 Setup1 / Setup2 / Setup3
修改参数期间，绝缘监测会短暂暂停；10 分钟无操作自动退回测量界面，参数自动保存到 EEPROM 非易失存储器。
Setup1【基础设置】
密码开关；
设置两级告警阈值 ALARM1、ALARM2（10~990kΩ）；
设置两路继电器接点模式 NO / NC；
进入 Setup2 专家菜单开关。
Setup2【扩展专家设置】
告警故障类型选择（ALARM1/ALARM2）
AC OR DC：交直流故障都告警；
ONLY AC：只响应交流故障；
ONLY DC：响应单极直流接地；
ONLY DC+ / ONLY DC‑：只响应 L + 或者 L‑单极接地；
SYST‑TEST：仅系统硬件故障告警；
耦合器型号选择 AGH‑AK80 / AK160；
接线连接监测开关；
继电器输出闪烁功能（1Hz 脉冲输出）；
自检过程继电器是否动作；
告警延时开关，延时时间 1‑10s；
设置系统最大对地泄漏电容 CE MAX（最高 500 μF）；泄漏电容越大，测量周期越长；
密码设置、恢复出厂设置、读取软件版本。
Setup3【测量原理高级设置，仅‑3‑4 版本】
可切换 4 种测量模式：
AMP（出厂默认）：自适应脉冲测量，交直流通用；
DC：叠加 27V 直流测量电压，仅适合纯交流系统；
UG/AMP：非对称直流故障快速检测；
AMP/UG：AMP 主测量叠加非对称快速检测； 可设置直流故障快速响应电流 0.1~5 mA。

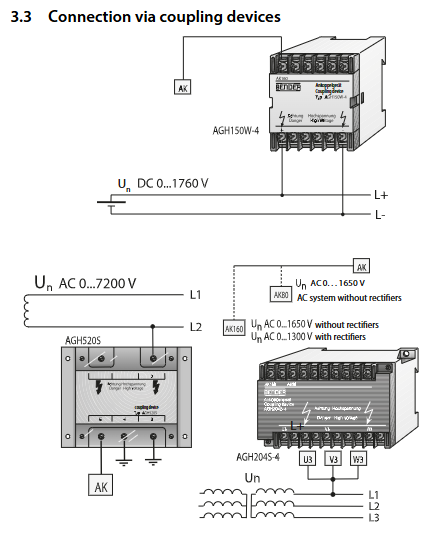

外部配套耦合器 AGH 系列（扩展高压）
本机本体直接测量上限：AC 793V，DC 650V；搭配耦合器可以扩展高压 IT 系统：
AGH204S‑4：AC 最高 1650V 带整流负载系统；
AGH520S：AC 最高 7200V 纯交流 IT；
AGH150W‑4：DC 最高 1760V 直流 IT。
耦合器通过 AK 端子和主机相连，菜单内必须选择对应 AK80/AK160 参数。

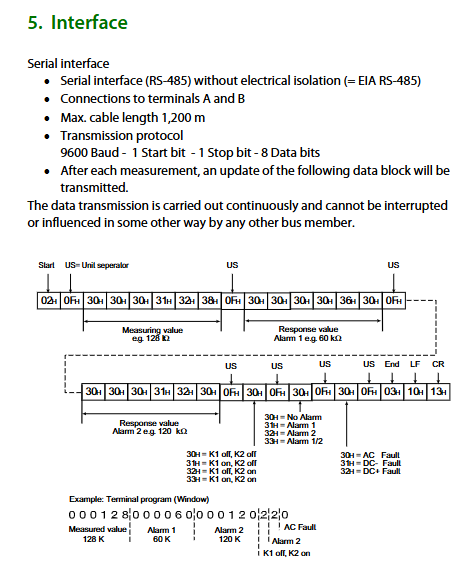

通讯接口 RS‑485
电气：非隔离 RS‑485（端子 A/B），最大总线长度 1200 m；
参数：9600 波特，8 数据位，1 起始位，1 停止位；
输出格式：连续发送 ASCII 数据帧；包含测量绝缘电阻、ALARM1 阈值、ALARM2 阈值、继电器状态、故障类型；可接上位机、文本显示器读取绝缘状态。
关键技术参数
被测系统
直连主机：AC 0‑793V，DC 0‑650V，频率 50‑400 Hz；
告警设定范围：10 kΩ ~ 990 kΩ；回差约 25%；
最大系统对地泄漏电容最高 500 μF；
辅助供电 Us 多版本可选 AC/DC；整机功耗≤6 VA；
继电器输出：两路转换接点；AC250V / DC300V；机械寿命 12000 次；
环境：工作‑10~+55℃，存储‑40~+70℃，气候等级 3K5；
抗干扰：符合 IEC 61000，EMC A 类工业等级；冲击、振动满足 IEC 60068；
认证：IEC 61557‑8、UL Listed、CE；
模拟输出 M+/M‑：0‑400 μA 对应 0‑100% 量程，无电气隔离；如需接入 PLC，必须配隔离转换器 RK170。
故障信息说明
ALARM E‑KE：PE 保护地线接线异常；
ALARM L1‑L3：到 IT 系统的测量接线全部断开；
TEST ALARM：自检过程检出接地故障；
若反复报系统故障：断电重启；仍复现代表装置硬件损坏。
接线监测仅在全部测量引线全部断线才告警，单根断线不一定报故障。
订货型号与外设
主机版本后缀含义：‑3 /‑4 /‑7 /‑8，对应不同绝缘量程、最大泄漏电容；
外设：AGH 高压耦合器；72×72 /96×96 外接绝缘指示表；RK170 隔离信号转换器。
重要使用注意事项
耐压 / 绝缘测试前，必须断开 IRDH265/365 与 IT 系统的全部连线，否则装置损坏；
同一 IT 隔离电网，只允许一台 ISOMETER 主机投入测量，多台并联会造成测量异常；
KE 端子 PE 地线不允许带电插拔；
交直流混合整流负载：整流器必须有 > 5‑10 mA 负载电流，直流侧接地故障才可以被正确检测；
系统对地泄漏电容越大，装置测量响应时间越长，选型要确认现场系统 CE 参数；
M+/M‑模拟输出无隔离，接 PLC 务必使用隔离转换模块。
典型应用场景
医疗 IT 隔离供电系统；
船舶、轨道交通不接地直流 / 交直流混合电网；
变频器、逆变器中间直流回路 IT 系统；
工业隔离 UPS，不接地电源绝缘状态在线监测。
