BENDER RCMA475LY 交直流灵敏剩余电流监控器
时间: 2026-10-14浏览次数：
BENDER RCMA475LY 交直流灵敏剩余电流监控器
BENDER RCMA475LY 交直流灵敏剩余电流监控器

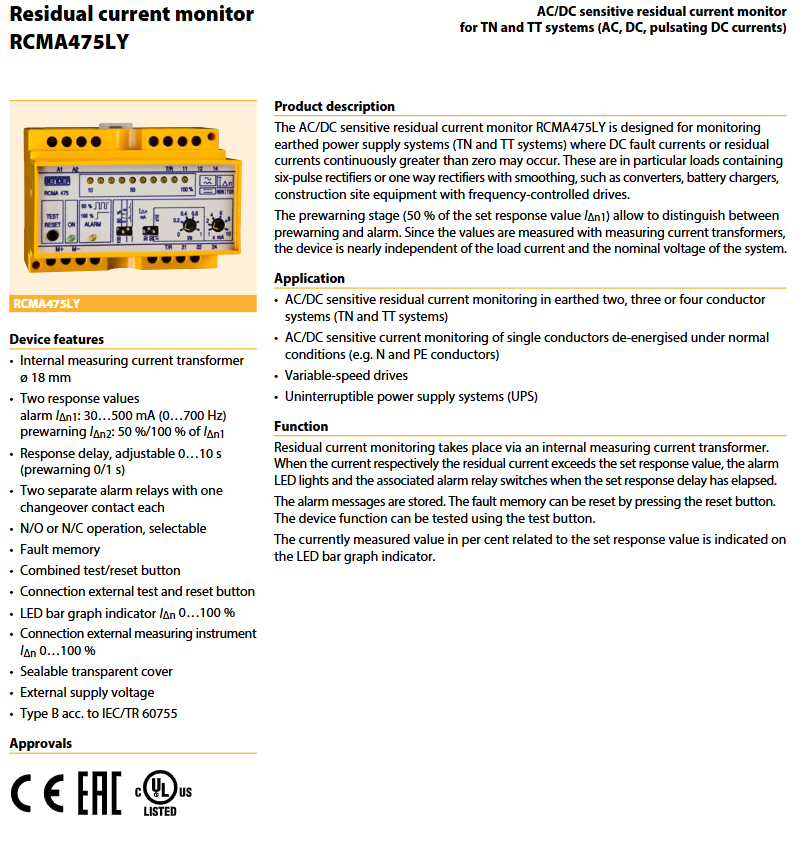

德国本德尔（BENDER）RCMA475LY B 型剩余电流监测器数据手册，产品符合 IEC/TR 60755 Type‑B 标准，用于TN、TT 接地配电系统，可检测交流、脉动直流、平滑直流故障剩余电流，适用于变频器、UPS、整流充电设备等会产生直流残余漏电的工业现场，DIN 导轨安装。
产品主要特性
内置测量电流互感器，孔径 Φ18 mm；主回路线缆直接穿过互感器，PE 保护地线严禁穿过互感器。
两级告警阈值
主告警 IΔn1：30 ~ 500 mA，测量频率范围 0‑700 Hz；
预告警 IΔn2：固定为主告警值的50% 或 100%，通过拨码选择。
响应延时可调
主告警延时：电位器调节，0‑10 s；
预告警延时：拨码二选一，0 s / 1 s。
两路独立告警继电器，每路各 1 个转换接点；接点模式可拨码设置为常开 NO / 常闭 NC。
故障记忆锁存：告警状态会保持，需要复位清除；
一体化 TEST/RESET 按键：短按＜1 s 执行复位 RESET；长按＞2 s 执行功能测试 TEST；同时支持外接 T/R 端子接外部测试复位按钮。
状态指示
ON 电源灯；ALARM 告警灯；
LED 光柱条形图：以百分比显示当前剩余电流相对于设定 IΔn1 的占比（0‑100%）。
外接测量输出：M+、M‑端子输出 0‑100% 比例信号，可外接外部指针仪表。
带可铅封透明保护盖板；外部供电；Type‑B（B 型）剩余电流检测。
应用场景
适用于 TN、TT 接地系统，可用于 2/3/4 线交流直流混合供电系统：
变频器、调速驱动设备；
UPS 不间断电源、六脉波整流、带滤波的单向整流、电池充电器；
正常不带电导体（N 零线、PE 保护线）的交直流混合剩余电流监测。
工作原理：内置穿心互感器采集回路剩余电流；剩余电流超过设定阈值，经过设定延时后继电器动作；告警状态锁存，需复位清除；光柱实时显示漏电百分比。

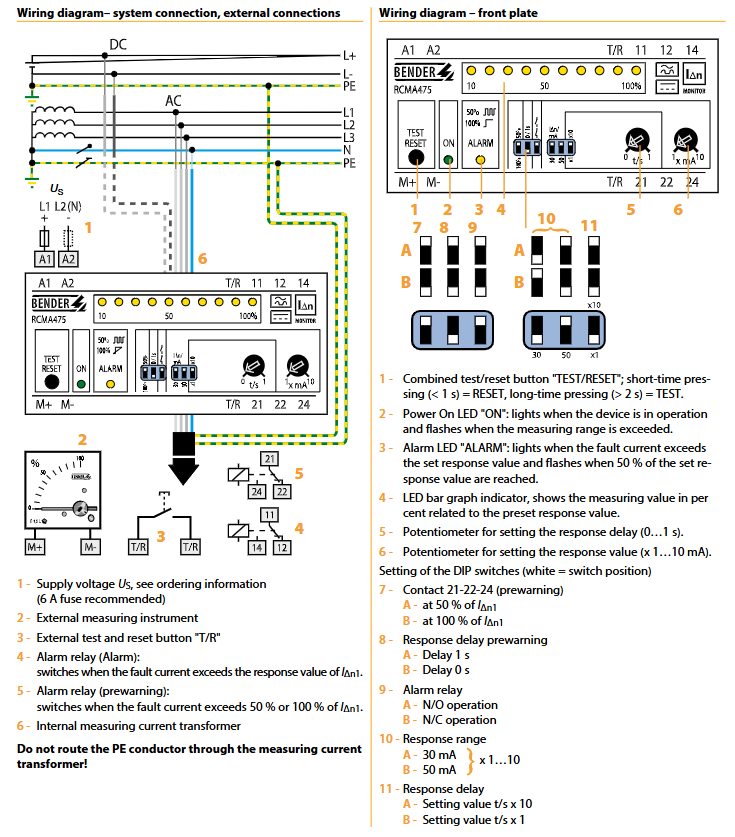

面板拨码与电位器配置
电位器
t/s：主告警响应延时 0~10 s；
IΔn ×1 / ×10：设置主告警电流 30‑500 mA。
DIP 拨码开关
预告警触发阈值：A=50 % IΔn1；B=100 % IΔn1；
预告警延时：A=1 s；B=0 s；
继电器接点模式：A=NO 常开；B=NC 常闭；
测量量程档位：30 mA / 50 mA 档位选择。
LED 指示灯含义
ON（绿色）：设备上电运行；超量程时会闪烁；
ALARM（黄色）：达到主告警阈值常亮；到达预告警 50% 阈值时闪烁；
LED 光柱：0‑100%，直观观察剩余电流占告警阈值比例。
端子定义
A1/A2：辅助供电电源 Us；建议回路配 6A 保险丝；
M+ / M‑：外接测量仪表输出；
T/R：外接测试复位按钮；
11‑12‑14：主告警继电器转换接点；
21‑22‑24：预告警继电器转换接点。
关键技术参数
测量性能
类型：IEC/TR60755 Type‑B，可测交流、脉动直流、平滑直流漏电；
IΔn1 告警：30~500 mA，0‑700 Hz；
IΔn2 预告警：IΔn1 的 50% /100%；
响应时间：tv=0s 条件下，1 倍 IΔn1≤70 ms，5 倍 IΔn1≤40 ms；
测量相对不确定度约 ±25 %，回差约 25% IΔn。
继电器输出接点
2 路转换接点；支持 NO/NC 可配置；带故障记忆锁存；
接点额定：AC/DC150V，5A；AC230V 分断 0.2A (cosφ=0.4)；DC220V (L/R=0.04s) 分断 0.2A；电气寿命 12000 次。
环境与机械
工作温度：‑25℃ ~ +70 ℃；存储‑40 ~ +75 ℃；气候等级 3K5；
抗冲击、振动符合 IEC60068 系列；EMC 满足 EN61543、EN61000‑6‑4；
DIN 导轨安装，外壳 UL94‑V0 阻燃；重量≤350 g；
外形尺寸 (mm)：宽 99 × 高 73 × 厚 65；螺丝孔径 Φ4.3。
供电
外部辅助电源 Us，功耗≤3.5 VA；有多种供电版本，订货区分型号。
订货型号与配套附件
订货型号
RCMA475LY‑B（B9404 2002）：工业及家用；
RCMA475LY‑13（B9404 2004）；
RCMA475LY‑21 /‑23（B9404 2014 /2015）仅限工业用途。
可选外部配套组件
96×96 外部显示仪表（Art‑No 986807），读取 0‑100% 剩余电流；
RK170 信号转换模块：输入 0‑400μA，输出 0‑10V /4‑20mA 标准模拟信号，可接入 PLC。
重要注意事项
PE 保护线严禁穿过内置互感器，否则测量完全失效；只把 L1/L2/L3/N 穿过穿心窗口；
故障告警状态锁存，断电不会清除，必须按复位按钮；
TEST 按键仅做设备自检，不等同于漏电保护的功能试验；
预告警可以提前预警漏电逐步爬升，主告警用于跳闸或重要报警；
本设备为监测器，本身不带功率跳闸输出，只输出继电器干接点，需要外接接触器 / PLC 实现切断回路。
标准依据
IEC 62020、IEC/TR60755 Amendment2、IEC60664‑1 绝缘配合，DIN‑EN62020。
