ASEM HT2150 无风扇工业面板式 X86
时间: 2026-10-14浏览次数：
ASEM HT2150 无风扇工业面板式 X86
ASEM HT2150 无风扇工业面板式 X86

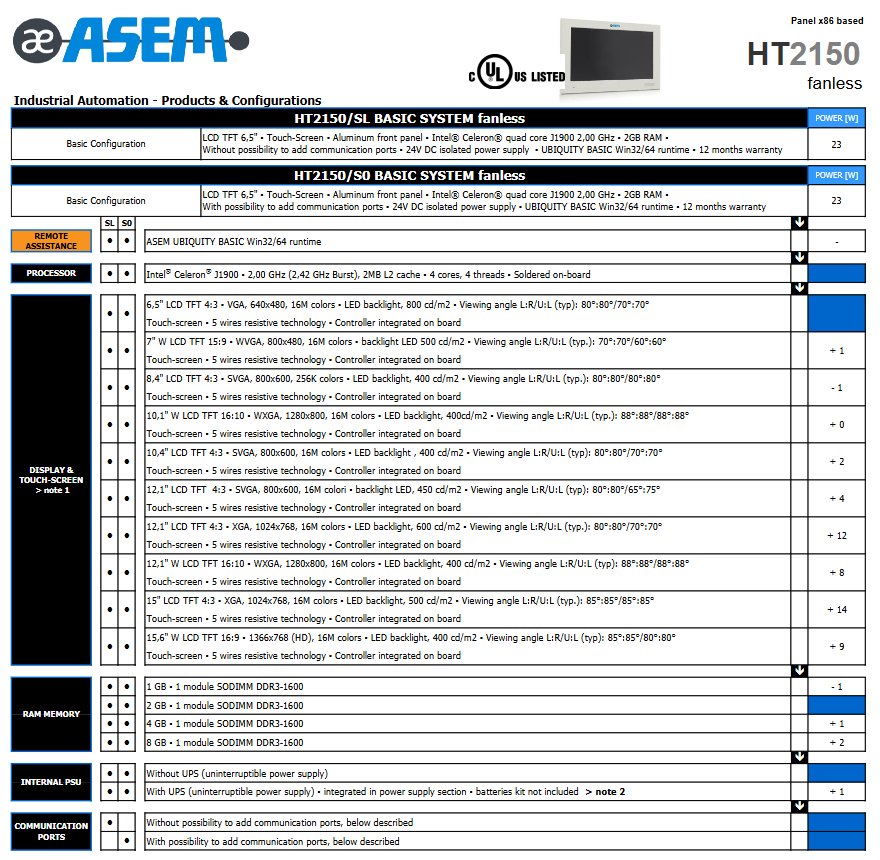

基础版本配置
型号 基础配置 功耗
HT2150/SL BASIC 6.5 英寸屏、5 线电阻触摸屏、铝前面板；板载赛扬 J1900；2GB DDR3 内存；不可扩展通信接口；24V 隔离 DC 电源；预装 UBIQUITY BASIC Win32/64 运行时；12 个月质保 23W
HT2150/S0 BASIC 其余同 SL 版本；支持加装扩展通信接口 23W
功耗说明：配置功耗为各部件最大功耗之和，不含外接 USB 设备功耗。
核心硬件平台
处理器：Intel Celeron J1900，板载焊接不可更换；4 核 4 线程，基础 2.00 GHz，突发 2.42 GHz，L2 缓存 2MB。
显卡：Intel HD Graphics（688MHz），LVDS 数字接口；共享显存最大 1720MB。
内存：单 SODIMM DDR3‑1600 插槽；可选 1GB、2GB（默认）、4GB、8GB。
存储
板载 mSATA SSD（SATA II 3Gb/s）连接器；
CFast SATA II 可启动插槽，外部可访问。
电源
标准：24V 隔离直流供电，输入 18‑32 VDC；可选 ATX 模式开关机按键；
可选内置 UPS 不间断电源模块（不含电池套件）；UPS 电池套件为壁挂外置 12V 铅酸电池；2500mAh，25℃充电 3 小时，5A 负载续航 15 分钟，标称寿命 10 年。
前面板防护：铝制面板，前面 IP66 防护；触摸屏默认 5 线电阻屏，可替换为普通玻璃面板。
显示与触摸屏选型
全部标配5 线电阻触摸屏，板载控制器，参数与功耗增量如下：
屏幕尺寸 规格参数 功耗增量 (W)
6.5" 4:3 TFT 640×480 VGA，800cd/m² 基准
7" 宽屏 15:9 800×480 WVGA，500cd/m² +1
8.4" 4:3 800×600 SVGA，400cd/m² -1
10.1" 宽屏 16:10 1280×800 WXGA，400cd/m² +0
10.4" 4:3 800×600 SVGA，400cd/m² +2
12.1" 4:3 SVGA 800×600，450cd/m² +4
12.1" 4:3 XGA 1024×768，600cd/m² +12
12.1" 宽屏 16:10 1280×800 WXGA，400cd/m² +8
15" 4:3 XGA 1024×768，500cd/m² +14
15.6" 宽屏 16:9 1366×768 HD，400cd/m² +9
各屏幕均标注典型左右、上下可视角度。
接口与扩展选件（仅 S0 版本支持通信扩展，SL 无扩展能力）
注意标记 note3 的选件不能同时混合安装。
1. 板载标准接口
前置：1×USB2.0；
后置：2× 千兆以太网（Intel I210）、1×USB3.0、1×USB2.0、CFast 插槽、复位键、电源、UPS 端子、接地端子；
S0 机型额外拥有 ADD‑ON I/F 扩展槽，支持加装通信选件。
2. 扩展选件及功耗
选件 描述 功耗增量 (W)
mSATA SSD 板载 mSATA MLC 固态硬盘 2
CFast CFast SATA 存储介质 1
串口 1 1 路 RS232/422/485（DB15M）+USB2.0 1
串口 2 隔离型 1 路 RS232/422/485（DB15M）+USB2.0 1
串口 3 2 路 RS232 DB9M 2
USB 扩展 1×USB2.0 / 2×USB2.0 0
网口扩展 1× 千兆 Intel I210 +USB2.0 1
现场总线 NETcore X 卡（60pin‑L） 3
无线模块 WiFi (a/b/g/n 2.4G/5G)+3G/4G‑LTE 模块 7
ATX 电源套件 ATX 开关机按键、内部线缆、远程控制连接器 0
UPS 电池套件 壁挂外置电池组 15
操作系统支持
ASEM 认证系统：Win10 IoT Enterprise LTSC2019/2016、Win8.1 Industry Pro、Win7 Pro/Ultimate、Win7 Embedded Standard、Linux。
平台可兼容但 ASEM 未认证：VxWorks、QNX，需自行验证兼容性。
不支持：Windows XP/2000/98/NT、WinCE5/6。
随机附带 UBIQUITY BASIC Win32/64 runtime，用于远程协助。
环境、认证与质保
环境条件：工作温度 0℃~+50℃；存储‑20℃~+60℃；湿度最大 80% 无凝露。
认证：CE（EMC、安全标准）；cULus LISTED UL61010（待完成）。
质保：标准 12 个月；可付费延长至 18/24/36 个月。

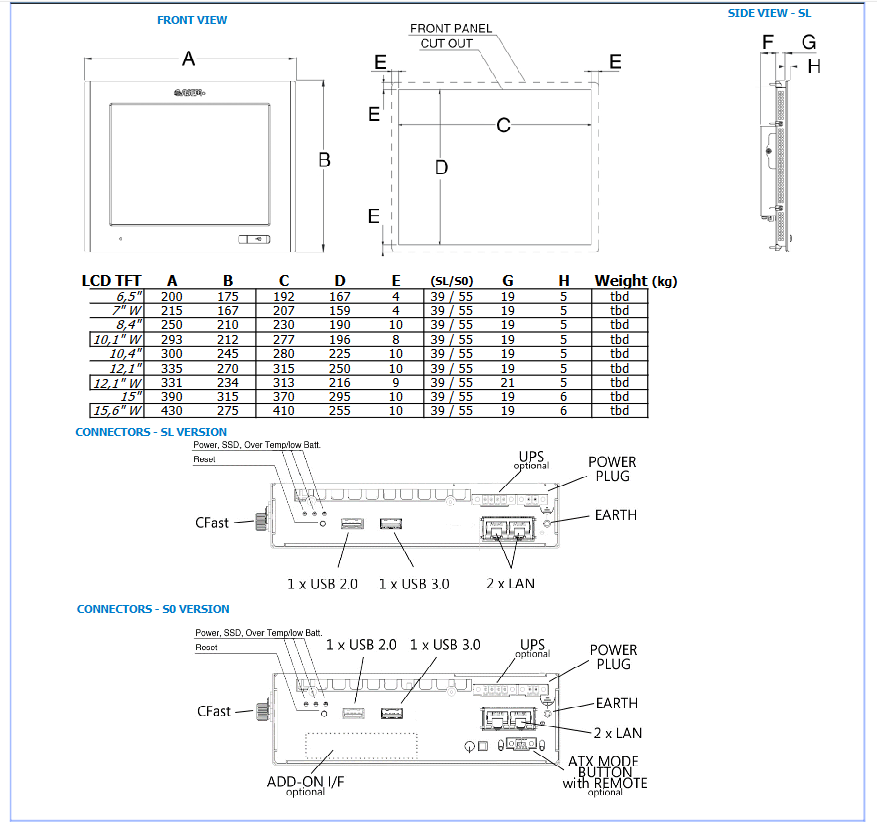

机械尺寸
面板安装机型，提供各屏幕对应的整机外形 A×B、开孔尺寸 C×D、边框 E、深度、重量（重量 tbd）；
SL 版本整机厚度 39mm；S0 版本整机厚度 55mm；
提供 SL、S0 两个版本的背板接口示意图，S0 版本具备扩展 I/F 槽位。
重要备注
触摸屏可以替换为普通前玻璃；
UPS 模块仅被微软 Windows 系统支持；
note3 标记的通信扩展选项互斥，不可同时装配。
产品定位
HT2150 是面板式无风扇工业计算机（工业平板），面向工业自动化场景；S0 版本可灵活扩展串口、总线、无线通信；SL 版本简化无扩展；支持宽压直流供电，IP66 前面板，适配工业现场严苛环境。
