Automated Logic MEx816u I/O 扩展模块
时间: 2026-10-14浏览次数：
Automated Logic MEx816u I/O 扩展模块
Automated Logic MEx816u I/O 扩展模块

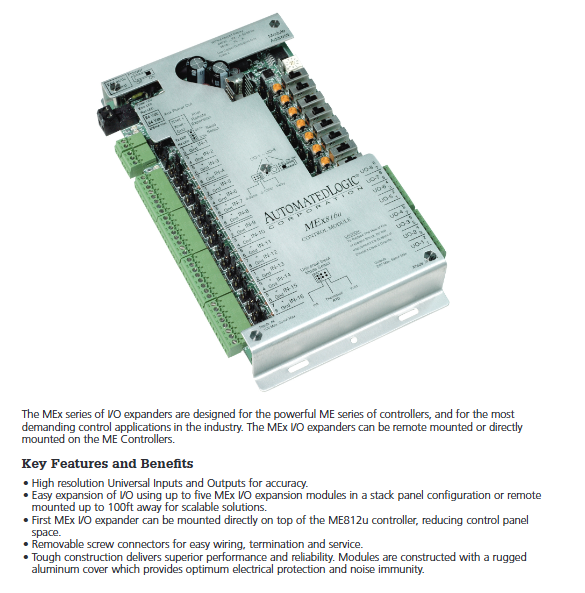

Automated Logic 公司 MEx 系列 I/O 扩展器（以MEx816u为代表）产品手册，MEx 系列是配套 ME 系列楼宇控制器的 I/O 扩展模块，面向楼宇自控高要求控制应用，支持本地堆叠或远程安装，具备通用输入输出、高分辨率模数转换，铝制外壳，抗干扰能力强。
产品定位与主要特点
MEx I/O 扩展器用于 ME 系列控制器 I/O 点数扩容，支持直接叠装在 ME 控制器上，也可本地堆叠面板安装，或者远程布置。 核心特性：
高分辨率通用输入 / 输出，测量控制精度高；
单台 ME 控制器最多可接5 个 MEx 扩展模块；远程安装最大距离 100 英尺；第一个模块可以直接堆叠在 ME812u 控制器顶部，节省控制柜空间；
可拆卸螺钉接线端子，布线、检修维护方便；
坚固铝外壳，提供电气防护，具备良好噪声抗扰能力；
内置浪涌、瞬态保护电路，保护电源、通信、I/O 端口。
MEx 系列型号对照表：
型号 通用输出 UO 通用输入 UI
MEx48u 4 8
MEx88u 8 8
MEx016u 0 16
MEx816u 8 16
MEx816u：8 路通用输出，16 路通用输入，是文档重点介绍型号。
通信
总线：Xnet I/O 扩展总线，通信速率 500 Kbps，用于 ME 主控制器与扩展模块数据交互；
兼容性：可兼容老款 Mx I/O 扩展器（仅使用 9 针 Sub‑D 连接器）；
状态指示灯：Power 电源、Run 运行、Error 故障、Xnet TX 发送、Xnet RX 接收；
模块地址：旋转 DIP 拨码开关设置模块网络地址。
通用输入（Universal Inputs）
14 位 ADC 模数转换，可配置多种信号类型：
电压：0‑5 Vdc、0‑10 Vdc；
电流：0‑20 mA；
传感器：10k Type II 热敏电阻；1kΩ RTD（铂、镍、Balco）；
干接点开关量；
脉冲计数功能：最高 40Hz 脉冲，最小脉冲宽度 12.5ms。
通用输出（Universal Outputs）
通过跳线配置输出模式：
模拟输出：0‑10 V 直流、0‑20 mA 直流（12 位 DAC 数模转换）；
继电器驱动输出：24V 直流，50 mA；
每一路输出都配备 HOA（手动 / 关 / 自动）拨码开关，附带电位器，可手动调节模拟输出值。

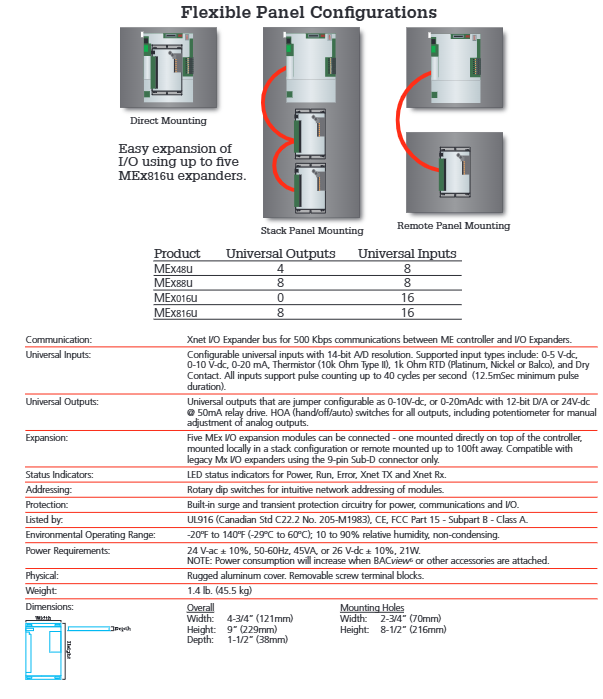

安装方式
直接叠装：第一个 MEx 模块可直接安装在 ME812u 控制器顶部；
面板堆叠安装：多个模块在控制柜内堆叠；
远程面板安装：最远距离 100 英尺，通过 Xnet 总线连接主控制器；
系统上限：最多 5 个 MEx 扩展模块。
电气规格
供电
交流：24VAC ±10%，50‑60Hz，45VA；
直流：26VDC ±10%，21W；
备注：外接 BACview6 等配件会增加功耗。
环境工作条件
工作温度：‑29℃ ~ +60℃（‑20℉ ~140℉）；
相对湿度：10‑90% RH，无凝露。
认证：UL916（加拿大标准 C22.2 No.205‑M1983）、CE、FCC Part15 B 类 A 级。
物理参数
外壳：坚固铝制外壳，可拆卸螺钉端子排；
整机尺寸：宽 121 mm（4‑3/4"），高 229 mm（9"），深度 38 mm（1‑1/2"）；
安装孔尺寸：宽 70 mm（2‑3/4"），高 216 mm（8‑1/2"）；
重量：1.4 lb。
应用场景
用于楼宇自动化 BA 系统，搭配 ME 系列控制器，扩展 AI/DI/AO 点数；支持温度传感器（RTD、热敏电阻）、模拟信号采集、干接点输入、脉冲计数；模拟量输出、继电器驱动输出；支持本地控制柜布置，也可远端设备柜分散 I/O 采集。
