Advantest U3771/U3772 便携式微波毫米波频谱分析仪
时间: 2026-10-14浏览次数：
Advantest U3771/U3772 便携式微波毫米波频谱分析仪
Advantest U3771/U3772 便携式微波毫米波频谱分析仪
（ADVANTEST）U3771/U3772 现场型微波 / 毫米波频谱分析仪技术手册，该产品主打轻量化便携、适合野外现场通信设备运维检测，U3771 最高频率 31.8 GHz，U3772 最高可达 43 GHz，2007 年 7 月时为全球同类型最小最轻机型（整机小于 6 kg）。
产品定位与核心基础特性
1. 整机形态与供电
体积重量仅为同类传统频谱仪一半，面向现场维护、外场勘测；
三路供电：电池包、直流 DC、交流 AC；可拆卸电池充满 5.5 小时，可连续工作最长 2 小时；
快速预热：仅需 5 分钟即可达到幅度测量精度指标，大幅减少预热等待；
接口：标配 USB，支持 PNG/BMP 图片存储、BIN/XML 配置文件读写；标配 10/100BASE‑T LAN 网口支持远程控制；同时具备 GPIB、VGA 视频输出等接口。
2. 频率硬件基础
U3771：10 MHz‑31.8 GHz；U3772：10 MHz‑43 GHz；
双射频输入通道（标配）：
RF INPUT1：9 kHz‑8 GHz；
RF INPUT2：10 MHz‑31.8 GHz(U3771)/43 GHz(U3772)；
双通道可独立设置参数，上下分屏显示两路频谱，支持单扫描模式下双通道显示。
高接收灵敏度：RF2 典型‑117 dBm@34 GHz；支持 10 MHz 至满量程宽带连续扫描，方便宽带信号、谐波测试；
检测器：除普通采样检波外，内置RMS 有效值检波器，搭配数字中频、软件校准，提升宽带调制信号功率测量稳定性。
内置标准功能
镜像抑制（IS）功能软件预选器技术，区分真实信号与镜像假信号，出厂默认开启；做调制信号深度分析、高速测量时建议关闭该功能，手册配有开关开启 / 关闭的对比截图。
缩放（Zoom）与时域分析模式
F‑T 频‑时模式：观测脉冲射频信号，同时显示频域脉冲包络与时域波形；
频率缩放模式、T‑T 时域扩展模式，适合脉冲雷达、跳频信号观测。
标记计数器（频率计）标记点直接测量信号频率，最高到整机上限频率，分辨率 1 Hz‑1 kHz 可选，用于毫米波调制频率快速确认。
OBW 占用带宽测量计算总功率占比 10%‑99.8% 的占用带宽，输出 OBW 与中心频率 Fc。
谐波测量输入基频或者标记指向基频，可测量最多 10 阶谐波杂散，适合无线设备杂散测试。
其他测量功能：信道功率、总功率、平均功率、杂散测量、邻道泄漏功率、频谱发射模板、噪声 Hz 转换、XdB 下降、互调等；
标记功能：最多 10 个多标记、Delta 差值标记、峰值搜索；检测器包含 Normal、正负峰值、采样、RMS 多种模式。
LAN 远程监控通过局域网电脑远程控制，适合无人值守无线基站，远程采集观测信号。
电缆故障定位（需跟踪源选件 + PC 样例软件）：单端测量同轴电缆开路 / 短路故障点距离。
微波振荡器 / 模块相位噪声评估（PC 样例软件），可设置载波偏移，输出相位噪声曲线，还可从功率谱计算 RMS 抖动。
可选选件详解

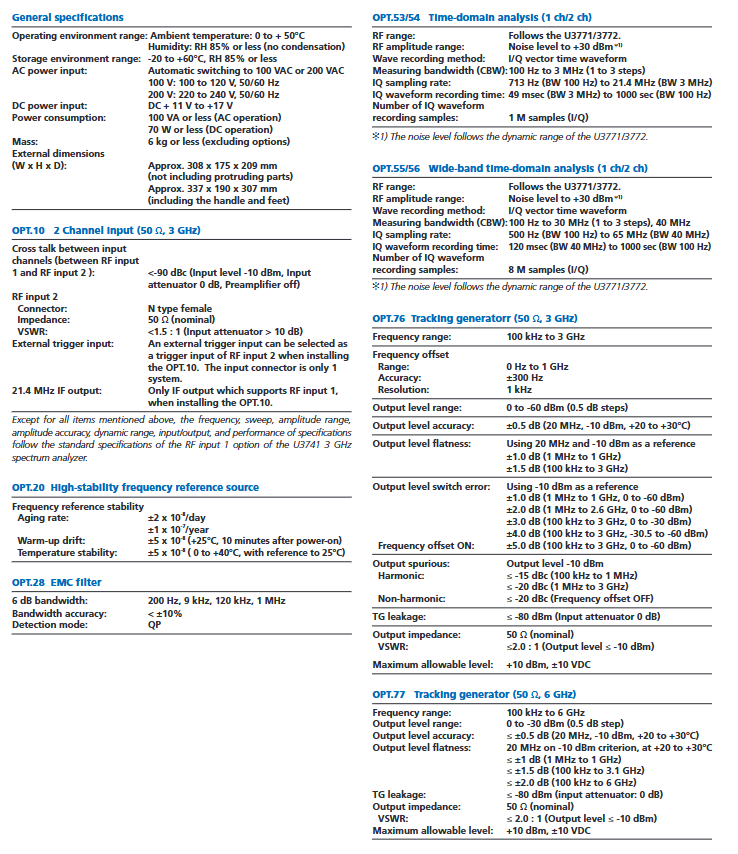

选件编号 名称 功能说明
OPT.10 双通道输入（50Ω） 增加 RF INPUT2（9kHz‑3GHz）；安装后 RF1 频段变更；通道间串扰＜‑90dBc；支持双通道同步扫描、同步触发，可做时序测量、EMC 高低频同步测试、放大器输入输出同时监测
OPT.20 高稳定频率参考源 老化率：±2×10⁻⁸/ 天，±1×10⁻⁷/ 年；提升频率计数精度，改善温漂、开机漂移，对比标准振荡器年老化 ±2×10⁻⁶
OPT.28 EMC 滤波器 增加 CISPR EMI 测量带宽：200Hz、9kHz、120kHz、1MHz；提供 QP 准峰值检波，满足 1GHz 以上噪声测量标准，用于电磁兼容辐射骚扰测试

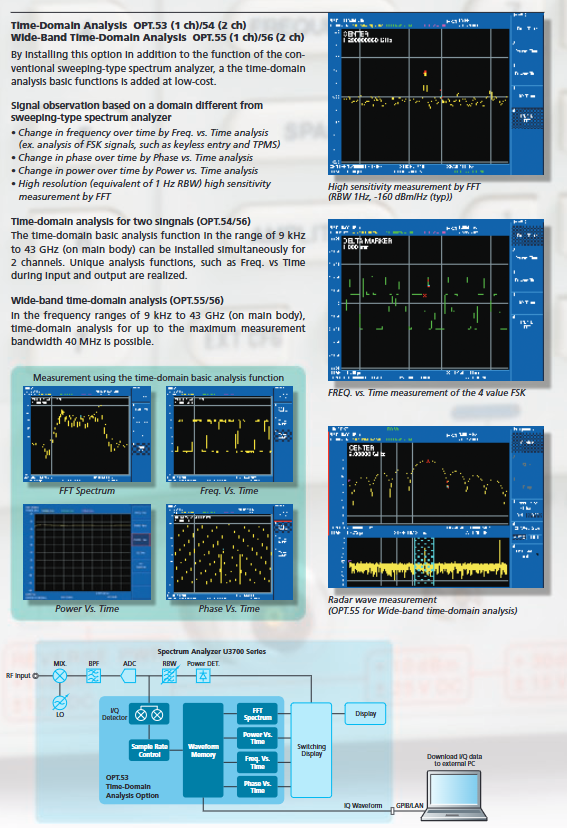

OPT.53（单通道）/54（双通道） 时域分析 测量带宽 CBW 最高 3MHz；I/Q 矢量波形记录；支持频‑时、相‑时、功率‑时、FFT 分析；适合 FSK、TPMS、无钥匙进入信号分析；双通道版本两路同时时域解析
OPT.55（单通道）/56（双通道） 宽带时域分析 最大 40MHz 测量带宽；I/Q 采样率最高 65MHz，8M 采样点，适合雷达脉冲信号分析
OPT.76 跟踪源 3GHz 输出 100kHz‑3GHz；输出电平 0~‑60dBm；归一化测电缆损耗、滤波器特性；频率偏移模式可测混频器变频损耗；搭配 SWR 电桥测天线 / 滤波器回波损耗、驻波 VSWR
OPT.77 跟踪源 6GHz 输出 100kHz‑6GHz；输出电平 0~‑30dBm；功能同 OPT.76，二者二选一
注意：OPT.10 安装会修改 RF1 原始频率范围；OPT76/77 只能二选一配置。
关键技术规格摘要
频率：残余 FM＜60 Hz×Np‑p/100ms；分辨率带宽 100Hz‑3MHz；视频带宽 10Hz‑3MHz；
扫描：频谱模式扫描时间 20ms‑1000s；零跨度 50μs‑1000s；支持连续、单次、门控扫描；触发源：自由运行、视频、外部、IF；
幅度：RF1 最大安全输入 + 30dBm；RF2 最大 + 10dBm；参考电平‑140~+40dBm；不同频段幅度测量精度 ±0.8~±4.5dB 不等；
动态范围：给出不同频段、预放大器开启 / 关闭条件下显示平均噪声电平公式；1dB 压缩点、二 / 三阶交调、镜像抑制等杂散指标；
接口连接器：RF1 N 型母头；RF2 K 型母头；CAL OUT BNC；GPIB、USB1.1、LAN RJ45、VGA 视频输出；电池采用 AntonBauer QR 接口；外部 DC 输入 XLR‑4；
环境条件：工作温度 0~+50℃，湿度≤85% RH 无凝露；存储‑20~+60℃；
物理尺寸：不含凸起约 308×175×209 mm；整机重量＜6 kg。
配套软件、配件与订购信息
免费样例软件：官网下载，包含 EMI 测量、无线电监测软件，还提供带源代码的仪器控制模块，供二次开发；
标准配件：CD 版操作手册、电源线、输入线缆、多种射频转接头、磁环；印刷版手册、运输箱、机架套件、75Ω 阻抗转换器等为选购配件；还有多款高通滤波器用于杂散测量；
主机型号：U3771（31.8GHz）、U3772（43GHz）；可按需选配上面 OPT 系列选件。
典型应用场景
移动通信、微波毫米波通信系统现场巡检、维护勘测；
EMI/EMC 预兼容测试（搭配 OPT.28）；
雷达、FSK 无线信号、TPMS 胎压信号分析（时域选件 OPT.53‑56）；
滤波器、混频器、天线器件测试（跟踪源 OPT76/77）；
同轴电缆故障定位；
无人值守基站远程信号监测；
振荡器、射频模块相位噪声性能评估。
