Advantest R6144 可编程直流电压 / 电流源（校准源）
时间: 2026-10-09浏览次数：

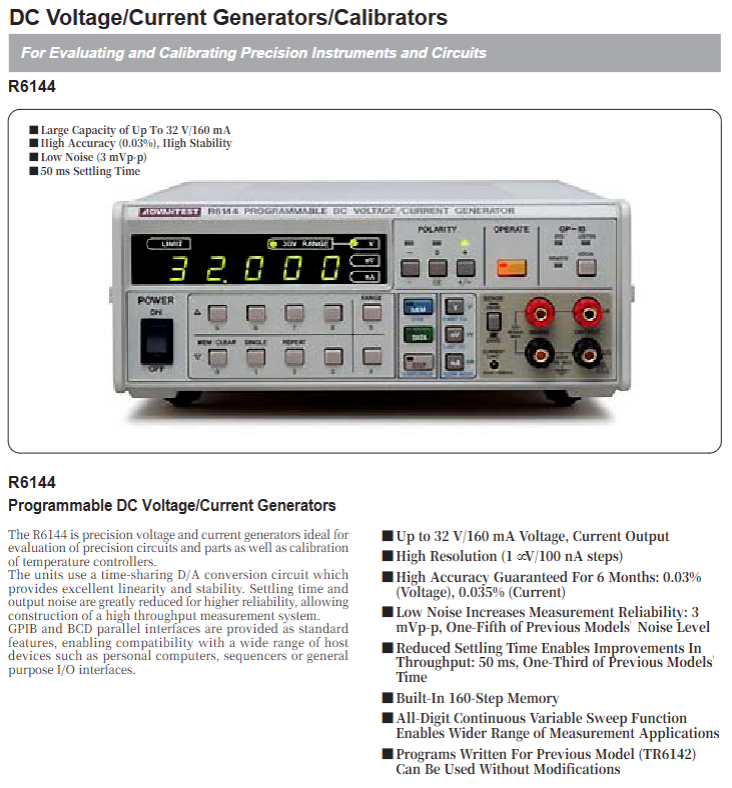

Advantest R6144 可编程直流电压 / 电流源（校准源）
Advantest R6144 可编程直流电压 / 电流源（校准源）
R6144 是爱德万测试 (Advantest) 精密可编程直流电压 / 电流发生器（校准源），用于精密器件、电路评估、温控仪表校准。采用分时 DAC 转换电路，拥有高线性、高稳定、低噪声、快速建立时间；标配GPIB (IEEE‑488)、BCD 并行接口，可对接 PC、序列发生器、通用 IO。兼容老型号 TR6142 程序，原有程序无需修改直接运行。
核心关键特性
输出能力：最高 ±32 V / ±160 mA；
分辨率：电压最小步进 1 µV，电流最小步进 100 nA；
准确度（保证 6 个月，23℃±5℃）：电压 0.03%，电流 0.035%；
噪声：满量程总噪声 3 mVp‑p，相比前代型号降低到 1/5；
建立时间：最大 50 ms（0→满量程，达到目标值 ±0.1%），为前代 1/3；
存储与扫描：内置 160 步存储器；全数字连续扫频 / 扫描输出；
接口：GPIB、BCD‑PARALLEL 并行接口；
应用场景：精密电路 / 元器件评估、温度控制器校准、自动化测试系统搭建。

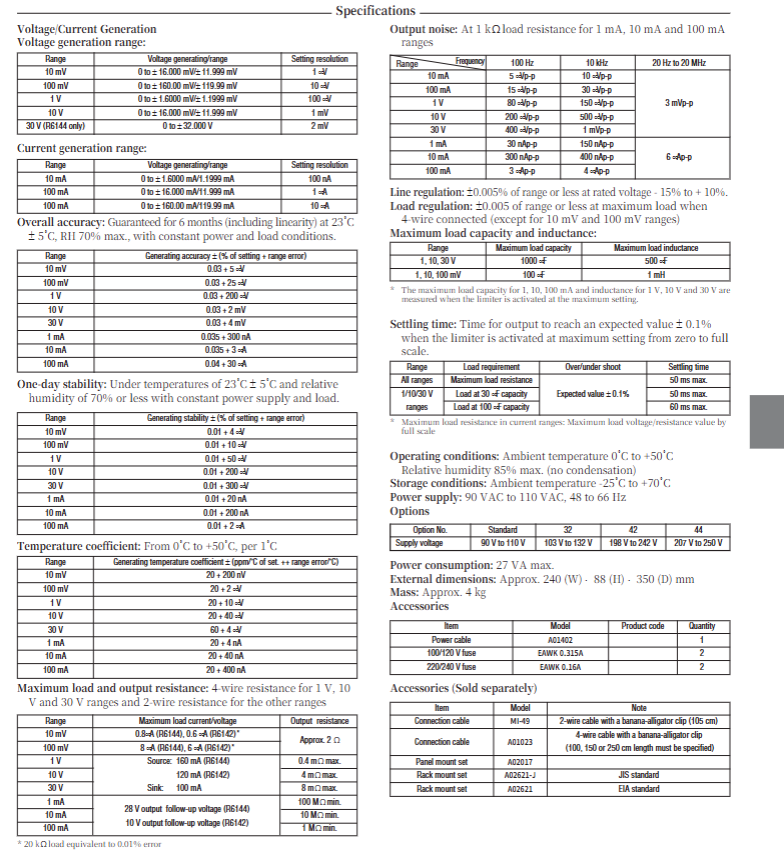

输出量程规格
电压量程
量程 输出范围 设置分辨率
10 mV 0~±16.000 mV 1 µV
100 mV 0~±160.00 mV 10 µV
1 V 0~±1.6000 V 100 µV
10 V 0~±16.000 V 1 mV
30 V（R6144 独有） 0~±32.000 V 2 mV
电流量程
量程 输出范围 设置分辨率
1 mA 0~±1.6000 mA 100 nA
10 mA 0~±16.000 mA 1 µA
100 mA 0~±160.00 mA 10 µA
精度、稳定度、温度系数
测试条件：23 ℃±5 ℃，湿度≤70% RH，电源、负载恒定。
6 个月保证准确度：公式 = ±(设定值百分比 + 量程误差)
电压：10 mV~30 V：0.03% + 量程偏移
电流：1 mA/10 mA：0.035%；100 mA：0.04%
一日短期稳定度：电压 0.01%、电流 0.01% 基础误差 + 量程偏移；适合短时间高精度输出。
温度系数（0~+50 ℃，每 1℃）
电压各档大多 20 ppm/℃，30V 档 60 ppm/℃；
电流全部量程 20 ppm/℃+ 量程偏移项。
输出电气性能
输出阻抗
电压档（1V/10V/30V）支持4 线开尔文输出，输出阻抗极低（0.4 mΩ~8 mΩ）；
小电压档 10 mV、100 mV 为 2 线模式；
电流档输出阻抗很高（1 MΩ~100 MΩ），适合恒流输出。
输出噪声：分频段（100Hz、10kHz、20Hz‑20MHz），全频段最大 3 mVp‑p；小电流量程 nA 级噪声。
电源调整率：≤量程的 ±0.005%；
负载调整率：4 线模式≤量程 ±0.005%（10mV/100mV 除外）。
容性 / 感性负载能力
电压量程：最大容性 1000 µF；最大电感 500 µH；
小信号 mV 档：最大容性 100 µF，电感 1 mH；
带大电容负载时建立时间会延长，100 µF 负载最长 60 ms。
建立时间：最大负载条件 50 ms；100 µF 电容负载最长 60 ms；判据输出收敛到目标值 ±0.1%。
环境与机械
工作条件：0~+50 ℃，湿度≤85% RH（无凝露）；
存储条件：‑25 ~ +70 ℃；
供电选型（订货选项）
STD：90‑110VAC；Option32：103‑132VAC；Option42：198‑242VAC；Option44：207‑250VAC；
功耗：最大 27 VA；
外形尺寸：宽 240 mm × 高 88 mm × 深 350 mm；重量约 4 kg。
面板与硬件功能要点
前面板：数字显示屏、极性切换 POLARITY、OPERATE 输出使能按键；MEMORY 存储、CLEAR 清除、SINGLE 单次、REPEAT 重复扫描；量程按键；输出端子（4 线香蕉座）。
内置功能：
160 步程序存储器，可编辑电压 / 电流序列；
SINGLE 单步执行、REPEAT 循环扫描输出；
极性切换；硬件输出 LIMIT 限制保护。
标配接口：GPIB（IEEE‑488）、BCD 并行接口，实现程控自动化测试；老型号 TR6142 程序可直接兼容，无需修改。
附件与选购件
标配附件
电源线；不同电压规格保险丝各 2 只。
单独选购配件
MI‑49：2 线香蕉‑鳄鱼夹线缆（105 cm）；
A01023：4 线开尔文测试线缆，长度可选 100/150/250 cm；
面板安装套件 A02017；
机架套件：A02621‑J（JIS 标准）、A02621（EIA 标准机柜）。
选型小结
R6144 优势：高准确度 0.03%、低噪声、快速建立时间、支持 4 线开尔文、160 步序列、GPIB 程控；最大输出 32 V /160 mA；适合校准源、精密器件 ATE 测试。
注意点：10 mV、100 mV 量程仅支持两线输出，负载效应更大；大容性负载会拉长建立时间；需要注意温度漂移，高精度测量尽量控制环境温度。
