SIGMATEK TAE 1941 触摸显示单元
时间: 2026-09-24浏览次数：
SIGMATEK TAE 1941 触摸显示单元
SIGMATEK TAE 1941 触摸显示单元
产品概述
TAE1941 为 19 英寸工业远程触摸显示器，用于自动化流程可视化、操作与状态监视；屏幕为SXGA 1280 × 1024 LED 背光 TFT；输入介质为模拟电阻式触摸屏。
整机外形：462 × 360 × 57 mm；含安装支架重量约7 kg。
安装：控制柜面板嵌入式安装；前面板防护 IP54，背板 IP20。
核心硬件参数
1. 显示屏幕
项目 参数
屏幕规格 19" TFT‑LCD SXGA，分辨率 1280 × 1024
色彩深度 24bit，1677 万色
像素尺寸 0.294 × 0.294 mm；有效显示面 376.3 × 301.1 mm
背光 LED 背光；25℃环境 50000 小时亮度衰减至原始 50%
亮度 / 对比度 典型 300 cd/m²；对比度 2000:1
可视角度 上下左右均 89°（CR>10）
2. 触摸单元
类型：模拟电阻玻璃触摸屏；有效触摸面积与显示区一致；无实体按键。
3. 电气规格
供电：DC 24 V（允许 18‑30 V DC）
电流：典型1.45 A，最大 2 A，电流随外接 USB 负载变化；上电瞬间会有短时冲击电流。
接口：
HMI‑Link G2（RJ45）：远程视频、触摸、USB 复合信号输入；
前面板：USB2.0‑A；
背板：USB2.0‑A；
4‑pin 凤凰端子：24V 电源输入；
3.5 mm 四芯维修调试口（仅原厂专用线缆，不可自行接线）。
4. 环境与机械耐受
工作温度：0～+50 ℃；存储‑20～+60 ℃；
湿度：10‑90%，严禁结露；
EMC：EN 61000‑6‑2（抗扰）、EN 61000‑6‑4（辐射发射）工业等级；
振动：EN 60068‑2‑6；冲击：15 g（150 m/s²），18 次冲击；
防护等级：前面板 IP54，背板 IP20。
5. 前面板状态 LED（红、绿双色指示灯）
红灯 (LED1) 绿灯 (LED2) 状态含义
常亮 熄灭 HMI‑Link 物理连接断开，检查网线
闪烁 熄灭 网线连通，但无视频信号，检查后端显示输出
常亮 常亮 HMI‑Link 链路正常，但无 USB 信号
熄灭 常亮 系统就绪，正常工作

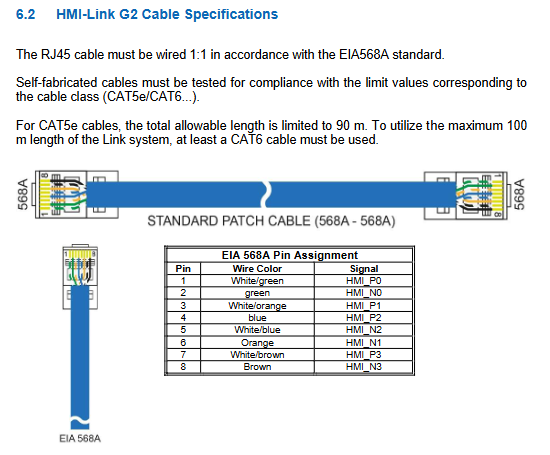

HMI‑Link G2（第二代）网线规范
物理介质：屏蔽 CAT5e / CAT6 网线，EIA‑568A 线序，1:1 直通网线，禁止交叉线。
CAT5e：最大 90 m；CAT6 及以上可达满量程100 m。
屏蔽强制要求：网线屏蔽层两端都必须低阻抗接地，抑制干扰。
多根 HMI‑Link 线缆并行敷设会产生串扰，手册给出并行线缆数量‑长度限制：
CAT5e/CAT6：30m 最多 6 根，50m 最多 4 根，70m 最多 2 根，100m 只能 1 根；
CAT6A/CAT7：任意长度下最多并行 6 根。
上电初始化顺序：必须先给 TAE 终端上电、接好 HMI‑Link 网线，再启动后端控制器 / IPC，否则终端无法正常初始化。
运行中更换不同分辨率的 TAE 面板：后端 IPC / 控制器必须重启，才能识别新屏幕参数。
G1 第一代 HMI‑Link 设备与 G2 硬件版本完全不兼容，不可混用。
接线与接地、ESD 防静电要点
接地：设备必须通过安装法兰或者接地端子做低阻抗、大面积接地，保障 EMC 抗干扰，高频噪声依靠接地外壳泄放。HMI‑Link 网线屏蔽层两端接地。
ESD 静电防护：USB 外设（键盘、U 盘、鼠标）大多无屏蔽，极易受静电干扰；插拔 USB 前操作人员触摸机柜接地释放身体静电。

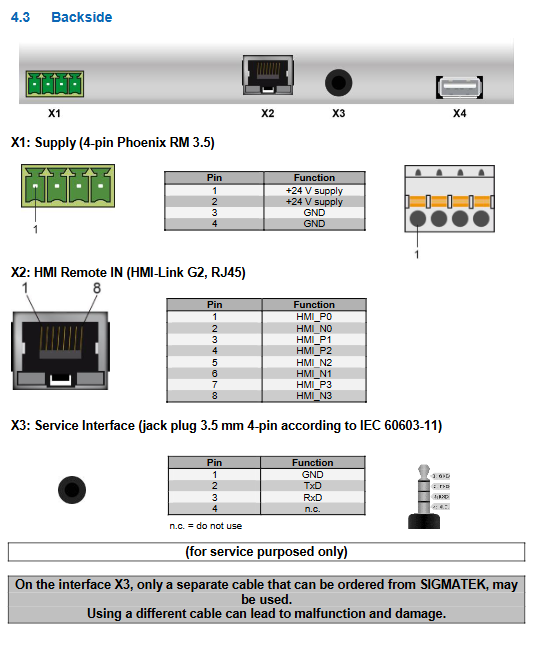

连接器规格：
X1 电源：Phoenix FK‑MCP 1.5/4‑ST‑3.5；导线截面 0.2‑1.5 mm²；
X2：RJ45 屏蔽水晶头；
X3 维修口只能采购 Sigmatek 原厂专用线缆，第三方线缆会损坏设备。
完整接插件套件订货号：12‑600‑216。
触摸屏耐化学性能
触控面板可耐受：煤焦油 / 甲苯、三氯乙烯、丙酮、酒精、汽油、机油、氨水、玻璃清洁剂、蛋黄酱、番茄酱、葡萄酒、色拉油、醋等介质，接触后及时擦拭无损伤。
触摸屏清洁规范
清洁前务必断电，防止误触发操作；
清洁剂喷在软布上，禁止直接喷射到设备表面，避免液体渗入缝隙；
允许：防静电泡沫、中性洗涤剂水溶液、酒精；
禁止研磨材料、强腐蚀性溶剂、硬质刮擦物件；
沾染腐蚀性介质要立刻擦拭；建议手指操作延长触控寿命，定期清洁。
