SIGMATEK TAE 151 触摸显示单元
时间: 2026-09-24浏览次数：
SIGMATEK TAE 151 触摸显示单元
SIGMATEK TAE 151 触摸显示单元
产品概述
TAE151 为 15 英寸 XGA 工业触摸显示单元，用于设备过程可视化、参数输入、故障诊断与操作监视；采用模拟电阻薄膜‑玻璃触摸屏，无内置按键、无数据手轮。
外壳材质：ASA 工程塑料；整机重量约4.2 kg；外形尺寸 358 × 313 × 62 mm。
安装两种方式：①控制柜面板嵌入式安装；②摇臂摆臂（Carrying arm）安装，两种安装配件分开。
认证：CE、cULUS，UL 档案号 E247993。
显示规格
项目 参数
屏幕 15 英寸 TFT‑LCD，XGA 分辨率1024 × 768
色彩 18bit，262 144 色；像素点 0.297 mm
亮度 典型 350 cd/m²；对比度 700:1
背光 HW1.x‑8.x：CCFL 冷阴极灯管；HW9.x 及更新改为 LED 背光
可视角度 老版本：左右 70°、上 65°、下 60°；HW9.x+：左右 80°、上下 70°
触摸屏参数
类型：模拟电阻式薄膜‑玻璃触控，12bit USB 控制器；无实体按键、无 LED 指示灯。
触控有效面积：304.1 × 228.1 mm。
重要提示：触控校准数据保存在后端 IPC，不在 TAE 面板本体；更换显示面板或后端 IPC 之后，必须重新校准触摸。
支持自动显示识别，需要 IPC 与面板双方同时支持；不支持时需要 BIOS / 操作系统手动设置分辨率。
电气与供电
供电来源：完全来自 S‑DVI 复合线缆（24V DC），无需额外电源输入。
电压范围：DC +18 V～+30 V（UL 认证要求 Class 2）。
24V 典型功耗：825 mA（不含外接 USB 外设）。
北美 UL 使用限制：
0‑20 V：最大 5 A；20‑60 V：最大功率 100 W；供电电源必须 NRTL 认证。
S‑DVI 线缆订货长度：0.3 m / 2 m /3 m /5 m /10 m /15 m；S‑DVI 接口不支持热插拔，带电插拔会损坏硬件。
接口定义
前面板（3 路 USB‑A V1.1）
X5/X6/X7，用于接 U 盘、鼠标键盘。
互斥限制：背板 USB X3 不能和前面板 X5 同时使用，二者内部共享通道。
背板接口
X1/X2：CAN 总线接口（Weidmüller 8 极 RM3.5mm），两路 CAN 可手拉手串接；引脚包含 CAN‑H、CAN‑L、GND、+24V。
X3：USB‑A V1.1 背板 USB 口。

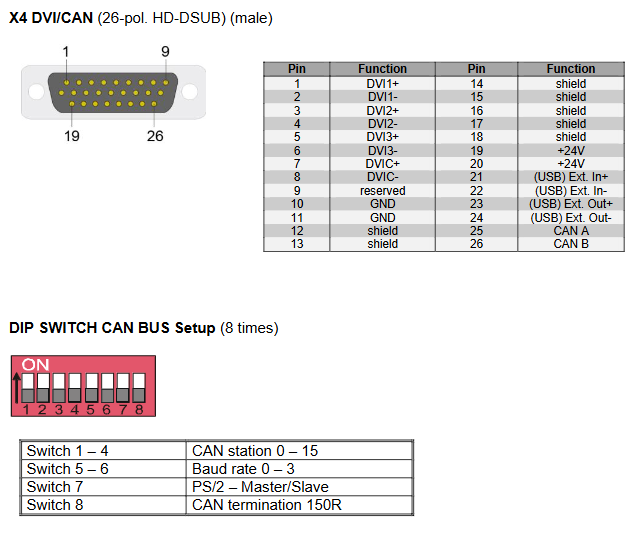

X4：26‑pin HD‑DSUB S‑DVI 复合接口：集成 DVI 视频、USB 信号、CAN 总线、+24V 供电，为本设备唯一主接口。
DIP 拨码开关（8 位）用于 CAN 总线配置。
DIP 开关功能
开关 用途
SW1‑4 CAN 站地址（0‑15，一条 CAN 最多 16 节点，地址不能重复）
SW5‑6 CAN 波特率（615k/500k/250k/125k，线缆越长波特率越低）
SW7 PS/2 主从模式，整条系统只能设置一个 Master
SW8 CAN 终端电阻 150Ω；总线两端设备必须打开终端电阻
环境条件与防护等级
温度：工作 0～+50 ℃；存储‑20～+60 ℃。
湿度 20‑95%，禁止结露。
抗冲击 EN 60068‑2‑27：150 m/s²。EMC 符合 EN 61000‑6‑2 工业环境。
防护等级（和安装形式直接相关）
柜内安装带密封套件：前面板 IP54，背板 IP20；
不带密封：整机 IP20；
线缆出口朝下可实现 IP43。
NEMA 标准：Type 12 / Type 1。
机械安装
两种安装孔位：
y 孔位：控制柜面板开孔安装；配件编号12‑209‑021，适配钢板厚度 1.0‑3.0 mm；背板凹槽安放海绵密封橡胶条。
x 孔位：摆臂摇臂安装。

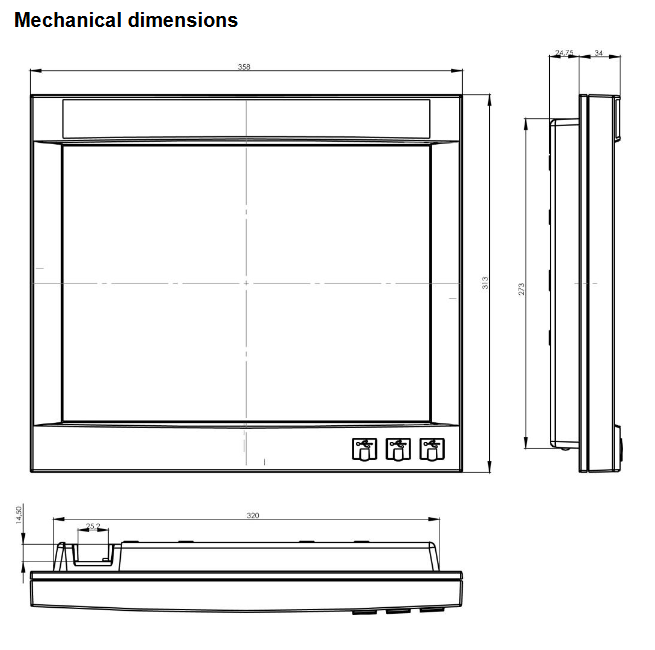

螺钉长度必须严格选用规格，防止顶坏内部器件；提供完整外形尺寸图纸。
接地：背板接地端子必须可靠连接至机柜接地排，保障 EMC 与 ESD 防静电。
线缆、屏蔽与 ESD 防静电
CAN 总线必须使用屏蔽双绞线；S‑DVI 使用原厂成品线缆。
CAN 屏蔽层需要大面积低阻抗接地；S‑DVI 屏蔽通过 DSUB 接头接地，前提是设备背板接地可靠。
USB 外设多数无屏蔽，极易遭受 ESD 静电干扰；插拔 USB 设备前操作人员要释放身体静电。
BIOS 设置：键盘必须直插 USB 口，不能通过 USB‑Hub，否则 BIOS 配置会异常；第三方 USB 外设需要提前现场测试兼容性。
触摸屏清洁与耐化学特性
清洁前务必断电，避免误触发操作。
禁止腐蚀性、研磨清洁剂；清洁剂喷布于软布，禁止直接喷向设备壳体，防止液体渗入缝隙。
触控面板耐受：酒精、丙酮、汽油、机油、醋、洗涤剂、口红、酒类等常见介质；
建议手指操作，延长触摸屏寿命，定期清洁。
内部原理框图
S‑DVI 输入进来，分为多路：DVI 视频接收驱动 LCD 屏幕；S‑DVI 转 USB Hub 扩展出前面板 / 背板 USB 口；CAN 控制器处理 CAN 总线 DIP 配置；背光控制、对比度调节由后端 S‑DVI 信号控制。
