SIGMATEK S‑DIAS 控制系统
时间: 2026-09-24浏览次数：
SIGMATEK S‑DIAS 控制系统
SIGMATEK S‑DIAS 控制系统
奥地利 SIGMATEK S‑DIAS 系列自动化控制系统英文样本，该系统是超紧凑型 DIN 导轨模块化控制系统，集成控制、I/O、运动驱动、功能测量与安全功能，面向工业 4.0，支持集中式与分布式多 CPU 架构，和前面 HMI 产品共用 LASAL 软件开发平台，全部 CPU 模块支持 OPC‑UA。
系统总体特点
极致紧凑硬件模块统一尺寸：12.5 mm（宽）×104 mm（高）×72 mm（深），单模块最高可达 20 通道，每通道仅 63 mm² 占用面积；80cm 导轨最多安装 64 个模块，合计 1280 点 I/O，大幅压缩控制柜体积。
机械与接线优势
免工具 DIN 导轨卡扣安装；模块之间多触点机械互锁，抗振动；
弹簧推入式接线端子，免工具接线，支持 1‑3 线制，导线最大 1.5 mm²；
每个通道旁配备独立状态 LED，模块状态指示灯，支持自定义模块标签，故障定位、现场诊断便捷。
实时总线 VARAN专有硬实时以太网 VARAN，100 Mbit/s 速率；单 I/O 模块访问时间 1.12 µs；单总线最多 64 个节点，最大 1280I/O，总线刷新时间＜60 µs；支持热插拔。通过接口模块可对接 EtherCAT、PROFINET、CAN、以太网等第三方总线。
工程支持：提供 EPLAN 宏文件，便于电气设计。
CPU 控制器模块
CPU 分为两大档位，全部支持 DIN 导轨安装：
S‑DIAS 紧凑型 CPU（EDGE2 ARM）CP102、CP111‑2、CP112‑2、CP311‑CP313；EDGE2 处理器，单核 / 双核 800 MHz；集成 VARAN、CAN、以太网、USB‑OTG/USB Host；部分型号集成电源，可直接插接 S‑DIAS I/O 模块。
高性能 x86 CPU 单元（730/800/900 系列）
CP73x：Intel Atom 双核；
CP83x：Intel Atom 四核；
CP93x：Intel Core‑i3 双核；
接口丰富：多路以太网、VARAN Manager、EtherCAT 驱动接口、CAN、USB3.x、S‑DVI、DisplayPort；
适合复杂运动控制、多 CPU 分布式项目，可作为中央控制器。
系统原生支持多 CPU 分布式智能架构：机器拆分为多个机电单元，每个单元本地配置 CPU，算力按需扩展，适配模块化机器设计。
S‑DIAS 安全系统（黄色外壳安全模块）
经过TÜV 认证，达到 SIL3、Cat.4、PL e 安全等级，可以集成在整套自动化系统内，也可以独立运行。
安全控制器
SCP 111：小型安全控制器，适合急停、安全门、安全光栅等简易安全方案；
SCP 211：带FSoE（Safety over EtherCAT）主站，可接入第三方 FSoE 从站设备。
安全数据传输：基于 Black‑Channel 原理，支持 VARAN、TCP/IP、WiFi 无线传输安全信号。
安全 I/O 品类：安全数字输入 SDI、安全数字输出 STO、混合安全 IO 模块 SDM、安全继电器输出 SRO、安全 SSI 编码器模块 SSI 等。
运动控制模块（DIN 导轨伺服 / 步进 / 直流驱动）
全部模块支持STO（Safe Torque Off），SIL3 / PL e。
DC 系列伺服驱动器（48V 直流伺服）DC061/062/064、DC101/102/104；功率 300‑480W；持续电流 6A/10A，峰值 15A/20A；支持 Resolver、增量编码器、通用绝对值编码器反馈；内置抱闸输出、双通道使能输入。
SR 系列有刷直流电机模块SR011‑1、SR012；最大 5A 持续电流；带制动斩波器、编码器接口、限位输入。
ST 系列两相步进电机模块ST151（开环）、ST152（闭环）；最大 5A 相电流；支持全步、半步、最高 256 细分；自带增量编码器接口，数字输入可做零点、限位。
测量与模拟量模块

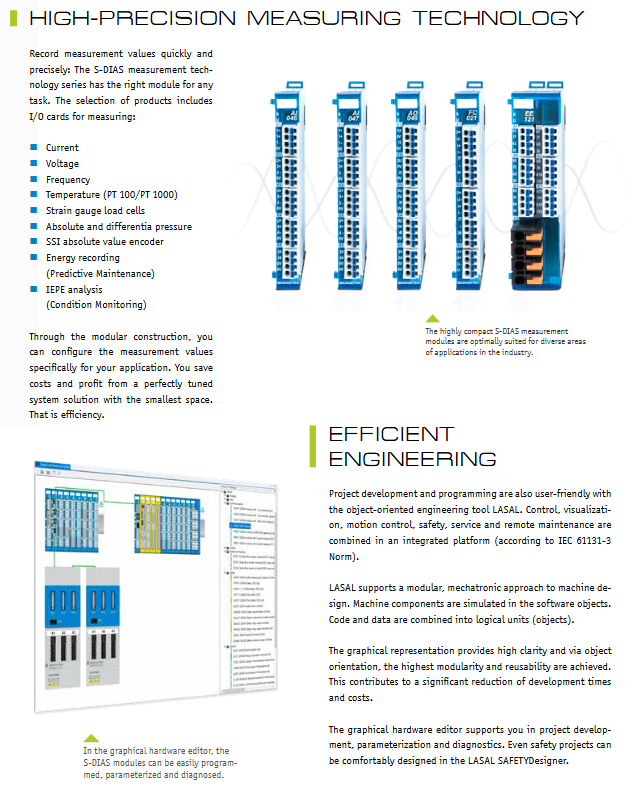

覆盖工业各类测量场景：电压、电流、PT100/PT1000 温度、应变片称重传感器、IEPE 振动传感器、压力、SSI 绝对值编码器、电能采集（预测性维护）。
AI 模拟输入：电压、电流、温度、振动、称重；
AO 模拟输出：电压 / 电流信号输出；
AM 混合模拟量模块，同时带输入输出；
EE121 电能采集模块，用于能耗监控；
FC 计数、SSI 编码器接口模块。
数字量 I/O 模块
品类齐全：纯 DI 数字输入、纯 TO 数字输出、DM 混合输入输出、继电器输出 RO；部分模块支持高速计数、PWM 输出；有普通版本、光耦隔离版本，部分支持高速 0.5ms 响应。
接口与特殊功能模块
总线接口：VARAN 分路器 SV，EtherCAT、Profinet、CAN、IO‑Link、RS232/RS485/TTY 串口模块；以太网交换机 SE；
专用行业：Euromap 注塑机接口 EZ 系列；压力测量 DM811/DM822；
辅助：电位分配模块 KL（24V/0V 分配）、RGB 灯带驱动 PL221、实时时钟 RC001、扩展电源 PSB001、VARAN 总线分析仪 VA011、占位模块 BL011。
软件开发平台 LASAL
与 SIGMATEK HMI 人机界面为统一开发环境，符合 IEC 61131‑3 标准：
面向对象编程，机电一体化设计思路，软件对象对应机械单元，提高代码复用率，缩短开发周期。
包含图形硬件编辑器，模块配置、参数化、在线诊断。
LASAL SAFETYDesigner：专门用于安全项目编程配置。
一套软件统一处理逻辑控制、运动控制、安全程序、HMI 可视化、远程维护。
系统整体架构
HMI 通过 TCP‑IP 以太网连接 CPU；
CPU 通过 VARAN 总线连接本地与分布式 S‑DIAS I/O、运动模块、安全模块；
伺服驱动、安全 IO 可分布式布置，实现整台设备集中或分散控制。
