SIGMATEK（西格玛泰克）人机界面 HMI
时间: 2026-09-24浏览次数：
SIGMATEK（西格玛泰克）人机界面 HMI
SIGMATEK（西格玛泰克）人机界面 HMI
产品核心理念
产品选型逻辑：根据行业应用、项目复杂度，可选用不同尺寸操作面板、控制面板、移动终端；主推双 / 多 CPU 分离式架构，可视化、逻辑控制、运动控制相互独立，适配智能工厂、工业 4.0 需求，规避单 CPU 性能瓶颈，系统可灵活扩展，成本与单 CPU 方案接近。
产品线定位
多点触控面板：高端机型，采用投影电容 PCT 触控；
ETV 一体式控制面板：CPU+HMI 集成一体机，面向中等复杂度项目，经济型方案；
移动终端：支持有线 / 无线手持现场操作；
通用特性：全部产品支持OPC UA，可以作为服务端 / 客户端和第三方上位机交换数据；硬件大多无风扇免维护；防护等级最高可达 IP65；使用 LASAL 统一软件开发平台。
主要硬件产品系列
1. 多点触控操作面板（PCT 投影电容触摸）

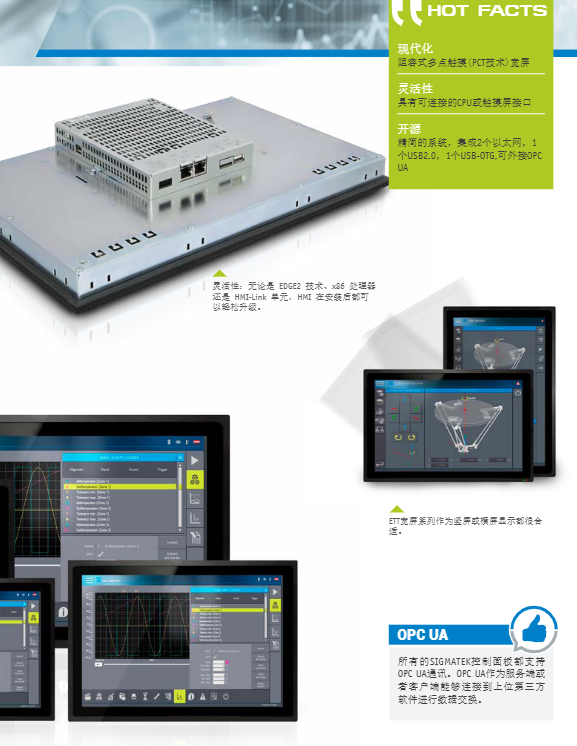

分为4:3 传统比例与宽屏模块化 ETT/TAE 系列两大分支： 1）4:3 ETT 多点触控系列
处理器：EDGE2 双核 ARM 处理器，无风扇；内存 512MB RAM，512MB SD 卡存储配方报警日志；
尺寸：8.4‑19 英寸；防护 IP65；
特色：支持薄手套多点操作；支持可自定义背光 LOGO，报警时可变色、闪烁；背板可加装 SIB061 安全输入模块；自带 8 路数字 IO；接口包含双以太网、CAN、USB2.0、USB‑OTG。 2）模块化宽屏系列（ETT / TAE）
ETT：自带 CPU；TAE：HMI‑Link 无处理器远端显示单元
屏幕规格：10.1/12.1/15.6/18.5/21.5 英寸宽屏，分辨率最高 1920×1080 全高清，横竖屏均可安装；
两种 CPU 配置：EDGE2 ARM 双核，或 Intel Celeron J4005 x86 处理器；
HMI‑Link 远程技术：通过 Cat5e/Cat6 网线，最远100 米无损传输视频、USB、音频信号；TAE 面板本身不含处理器，控制柜内完成运算，面板只做显示，后期可直接升级控制柜 CPU，无需更换屏幕。
2. 单点（电阻式）触控操作面板
尺寸覆盖 3.5‑19 英寸 4:3 屏幕；
接口可选以太网、CAN、USB、HMI‑Link、RS232；部分型号搭载 EDGE2 处理器；
适配食品、制药等特殊行业，支持定制前面板薄膜等特殊需求。

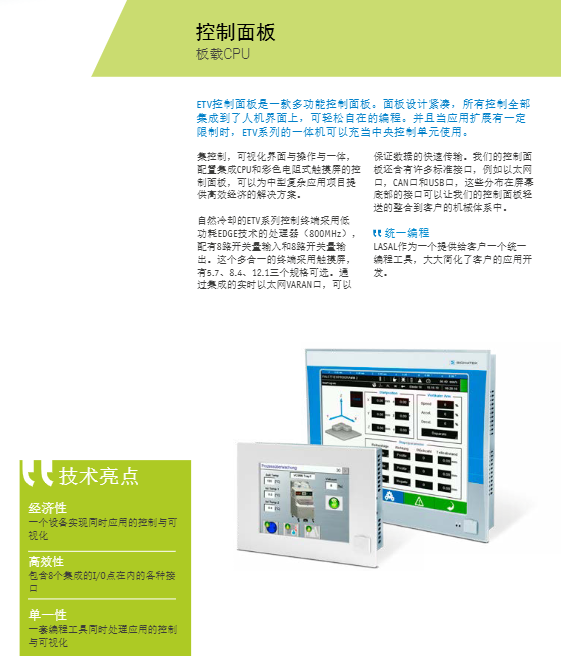

3. ETV 一体式控制面板（板载 CPU 一体机）
将 PLC 控制 + HMI 可视化集成在同一台设备；EDGE 处理器 800MHz；
规格：5.7、8.4、12.1 英寸电阻屏；自带 8 入 8 出开关量 IO；支持 VARAN 实时以太网、CAN、以太网、USB 接口；
定位：中小型项目，减少硬件数量，一套 LASAL 软件同时处理控制逻辑与人机画面。
4. 移动手持终端（现场操作）
分为有线（HBG、HGT）与无线（HGW1033）
HBG：HMI‑Link 有线，最大传输距离 100 米，无板载 CPU；
HGT：搭载 EDGE2 处理器，本地运算；
HGW1033 无线机型：10.1 英寸多点触控，EDGE2 双核，内置电池整机仅 1350g；安全数据支持无线传输；
通用安全配置：全部移动终端标配三级确认按钮、急停按钮、钥匙开关；人体工学左右手均可操作；可选前端旋转编码器；防护 IP54。
组态工具 LASAL SCREEN & LASAL VISUDesigner
LASAL 是整套自动化统一开发平台，面向对象编程，同时处理 PLC 逻辑与人机可视化；
LASAL SCREEN：传统 HMI 画面编辑器；
LASAL VISUDesigner：基于 HTML5/CSS3/JS 网页技术，硬件无关，支持 SVG 矢量图形；
内置功能：丰富图形库、报警事件管理、趋势曲线、配方管理、多语言 Unicode 支持，可直接访问控制器变量，无需深厚编程基础。
配套组件 Machine Manager，用于分布式多 CPU 项目，管理横向、纵向数据流，完成多设备以及上位系统的数据交互。
硬件参数总览
屏幕尺寸完整覆盖：3.5、4.3、5.7、7、8.4、10.1、10.4、12.1、15、15.6、18.5、19、21.5、23.8 英寸；
触摸类型：电阻式、PCT 电容多点触摸；
处理器：无 CPU、EDGE（单核 800MHz）、EDGE2（ARM 双核 800MHz）、Intel Celeron J4005 x86 双核 2.0GHz；
防护：前面板 IP30 / IP54 / IP65；
接口集合：Ethernet、VARAN 实时总线、CAN、USB2.0 / USB‑OTG / USB‑DRP、DisplayPort、RS232、RS485‑Modbus RTU、HMI‑Link；部分机型带板载数字 I/O；
存储：DDR2/DDR3/DDR4 内存，SD/NAND/NOR Flash，MRAM/SRAM 掉电保持存储器；
安装方式：面板嵌入式、直接安装、摇臂摆臂安装（部分型号）
