Micro‑Innovation MICRO PANEL GF1彩色触摸人机界面
时间: 2026-09-22浏览次数：
Micro‑Innovation MICRO PANEL GF1彩色触摸人机界面
Micro‑Innovation MICRO PANEL GF1彩色触摸人机界面
瑞士 Micro Innovation AG；GF1 是面向中‑高复杂度自动化系统的彩色触摸人机界面。和之前 GS‑2 属于同品牌不同产品线：GS‑2 为 EL 单色屏，SMM 内存模块；GF1 为 TFT 彩色屏，PCMCIA 卡存储工程，双扩展通讯插槽；工程软件为 GALILEO（运行时 GRS）。
产品版本（10.4 英寸机型 GF1‑10xxx 为主）
型号 显示屏 分辨率 供电
GF1‑10TVD 10.4" TFT 彩色 LCD VGA 640×480 24 VDC，电气隔离
GF1‑10TVB 10.4" TFT 彩色 LCD VGA 640×480 24 VDC，非隔离
GF1‑10TVA 10.4" TFT 彩色 LCD VGA 640×480 100‑240 VAC，50/60Hz
全部型号可选购1.4301 不锈钢耐腐蚀前面板版本。
10 英寸机型机械参数
整机外形：342 × 270 × 85 mm，重量约 4.8 kg
控制柜开孔：316 × 244 mm；M5 安装螺丝
前面板 IP65：需要单独订购后压紧框套件，供货不含；设备背部防护 IP20。
标准供货清单
主机、PC 卡固定压件、Slot1 盲盖板、4 颗 M5 固定螺丝、面板密封垫、电源插头、纸质手册。
PCMCIA 工程存储卡不属于标配，需要单独采购。
安装要求
两种安装方式：
前装版：4 个沉头螺丝，柜前直接拧紧，机柜后部无需操作；
后螺栓版本：需要机柜后方空间，螺母垫圈锁紧。
散热：四周最小10 cm通风间隙；散热缝隙严禁遮挡；垂直安装；海拔最高 2000 m。
工作环境温度：机柜内 0~50℃；存储‑20~60℃，无凝露。
禁止阳光直射屏幕，紫外线与高温会损坏液晶。
安装后必须保证存储卡、按键、背板接口、LED 指示灯可访问；线缆要满足弯曲半径。
背板接口与供电
1）AC 交流版本 GF1‑xxxxA（100‑240VAC）
三芯品字电源插座：L 火线 /N 零线 /PE 保护地；内置可更换 4.0AT 保险，不用拆机即可更换。
PE 保护地必须可靠连接，防止触电。
最大功耗 40W。
2）DC 直流版本 GF1‑xxxxB / GF1‑xxxxD（24VDC）
3 极凤凰插拔端子：+24V、PE、0V；内置可更换 4.0AT 保险。
有效电压范围 20.4~28.8 VDC；纹波极限 18.5‑30.5 VDC；典型电流 1A；冲击电流最大 3A，持续 2 秒。
3）System Port 系统口（9 针 D‑Sub 公头，非隔离 RS232）
用途：PC 下载工程程序；串口调试。 引脚：2‑RxD，3‑TxD，5‑GND；9 脚 RI 可跳线 JP8 输出 + 5V，仅限原厂配件，禁止外接第三方外设，无短路保护；外壳接屏蔽。

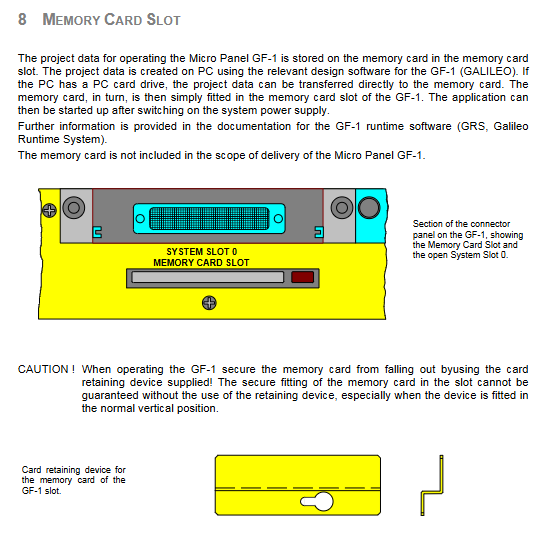

存储：PCMCIA（PC‑Card）存储卡插槽（Slot0）
工程画面全部保存在PCMCIA I/II 型闪存卡（最大 64MB，支持 ATA‑Flash）。
两种下载工程方式： 1）PC 电脑带 PCMCIA 插槽，直接把工程写到存储卡，再插入 HMI； 2）PC 通过 System Port（RS232）串口，在线下载工程到卡。
必须使用随设备提供的卡固定压件；垂直安装时，不装压件振动会造成存储卡松脱。
运行系统为 GRS（Galileo Runtime System）。
扩展插槽 Slot0 / Slot1
Slot0：固定为 PCMCIA 存储卡插槽。
Slot1：通讯扩展插槽；两个插槽（Slot0+Slot1）都可以插通讯板卡，可同时运行两路不同现场总线。
注意：插拔通讯板卡必须断电，做好 ESD 静电防护，只允许 Micro‑Innovation 原厂板卡。
红外触摸屏（IR Touch）
工作原理
红外矩阵触摸，70 路红外通道；X/Y 轴红外光束被手指遮挡识别触摸；
大于 20 mm×20 mm 大面积按压不会识别；持续被遮挡的通道会被控制器屏蔽不再参与检测。
上电自检
每次开机自动全部红外通道自检；如果部分通道信号低于阈值，屏幕报故障，DEF/DIRTY 指示灯点亮；大多为前框积灰污染，触摸屏仍然可用；严重脏污会造成部分触摸区失效。
维护清洁
使用软湿布擦拭前面板塑料框；面板材质 PMMA 有机玻璃，严禁使用溶剂、强腐蚀性清洁剂，会腐蚀塑料边框；开机自检阶段不要触摸屏幕，干扰自检校准。
背板状态 LED 指示灯（Slot1 下方）
SUPPLY OK：系统 + 5V、+12V 电源正常。上电全部 LED 短暂自检点亮 0.3s。
TOUCH 组
INIT/COM：触摸控制器初始化完成；触摸屏幕时短暂熄灭约 0.3s。
COM ERROR：触摸板和主板通讯故障，常亮代表硬件故障。
DEF/DIRTY：红外通道信号衰减，提示前面板塑料框脏污需要清洁。
EMC 线缆与屏蔽处理规范
所有数据通讯线缆必须铜编织屏蔽电缆，使用金属外壳 D‑Sub 接头；电源电缆不需要屏蔽。

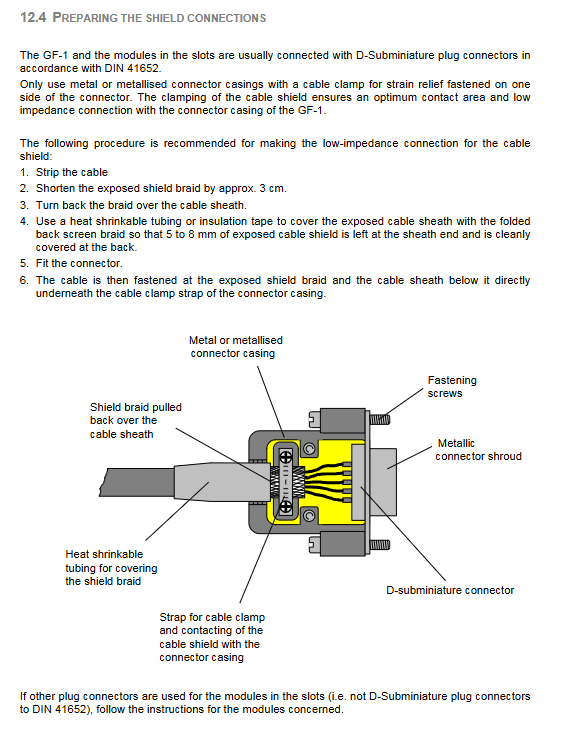

屏蔽层处理工艺（和 GS‑2 手册完全一致）： 剥线，屏蔽编织层缩短约 3cm，向外翻折包裹护套；热缩管包覆，预留 5‑8mm 裸露屏蔽；压接在接头金属外壳卡箍，实现低阻抗接地。
HMI 和 PLC 分置不同控制柜：必须增加等电位连接线，避免屏蔽层流过大补偿电流，烧毁屏蔽接点。
即使对端不接线，通讯电缆只要接到 HMI 侧也必须使用屏蔽线。
EU 合规
满足欧盟 EMC 指令 89/336/EEC、低电压 73/23/EEC；
电磁发射：EN50081‑2；抗扰 EN50082‑2；安全标准 EN60950。
